DTC C15C6/77 Сбой напряжения источника питания IG


ОПИСАНИЕ

ЭБУ рулевого управления контролирует напряжение питания IG.
Если ЭБУ рулевого управления обнаруживает неисправность, он включает главную контрольную лампу аварийного состояния, сохраняет DTC C15C6/77 и прекращает работу VGRS.

№ DTC
Условие обнаружения DTC
Неисправный участок
C15C6/77
ЭБУ рулевого управления определяет, что напряжение аккумуляторной батареи в норме, а напряжение на контакте IG составляет менее 4 В в течение 6 с.
  1. Предохранитель ECU-IG LH
  2. Цепь IG
  3. Система зарядки
  4. ЭБУ рулевого управления

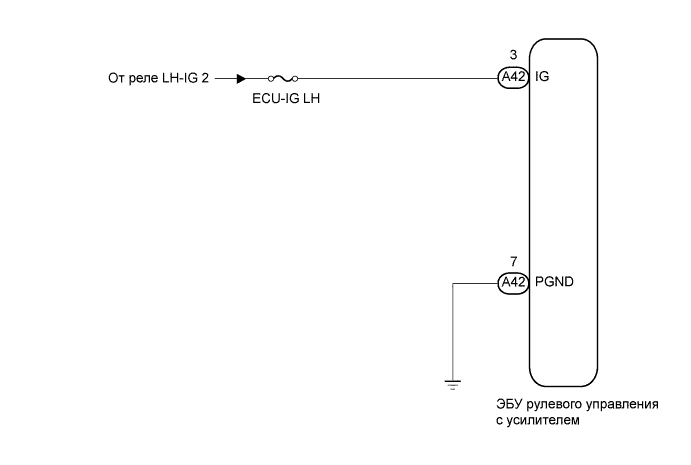

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления. Dtc C15C6/77 Сбой Напряжения Источника Питания Ig


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Неисправность может проявляться нерегулярно. Тщательно осмотрите жгуты проводов и разъемы и повторите проверку.
1.ПРОВЕРЬТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ (ЦЕПЬ ПИТАНИЯ)

  1. Запишите и сбросьте коды DTC (см. стр. Нажмите здесь).

  1. Запустите двигатель.



    Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления. Dtc C15C6/77 Сбой Напряжения Источника Питания Ig

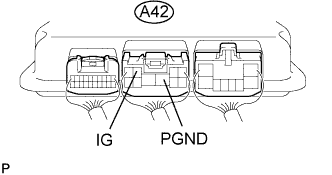

  1. Измерьте напряжение на ЭБУ рулевого управления.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    		Следующий шаг
    A42-3 (IG) -
    A42-7 (PGND)
    		9–16 В
    		А
    A42-3 (IG) -
    A42-7 (PGND)
    		Менее 9 В
    		B
    A42-3 (IG) -
    A42-7 (PGND)
    		Более 16 В
    		C


B
ПРОВЕРЬТЕ ИЛИ ОТРЕМОНТИРУЙТЕ ЖГУТ ПРОВОДОВ И ПРЕДОХРАНИТЕЛЬ

C
ПРОВЕРЬТЕ И ОТРЕМОНТИРУЙТЕ СИСТЕМУ ЗАРЯДКИ
А


2.ПРОВЕРЬТЕ DTC

  1. Выключите зажигание.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и портативный диагностический прибор.

  1. Проверьте коды DTC (см. стр. Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Код C15C6/77 не выводится
    		OK
    Код C15C6/77 выводится
    		NG


NG
ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ
OK

КОНЕЦ
