DTC C15C1/74 Неисправность датчика угла поворота рулевого колеса

DTC C15C2/74 Неисправность в цепи B+ датчика угла поворота рулевого колеса

ОПИСАНИЕ

ЭБУ рулевого управления определяет неисправность датчика угла поворота рулевого колеса по сигналу ошибки, получаемому от датчика угла поворота рулевого колеса по шине CAN. Если ЭБУ рулевого управления получает этот сигнал ошибки, он включает главную контрольную лампу аварийного состояния, сохраняет данные коды DTC и прекращает работу VGRS.

№ DTC	Условие обнаружения DTC	Неисправный участок
C15C1/74	ЭБУ рулевого управления получает сигнал неисправности датчика угла поворота рулевого колеса по шине CAN	Датчик угла поворота рулевого колеса Система передачи данных CAN ЭБУ рулевого управления
C15C2/74	ЭБУ рулевого управления получает сигнал обрыва в цепи B+ от датчика угла поворота рулевого колеса по шине CAN	Датчик угла поворота рулевого колеса Система передачи данных CAN ЭБУ рулевого управления

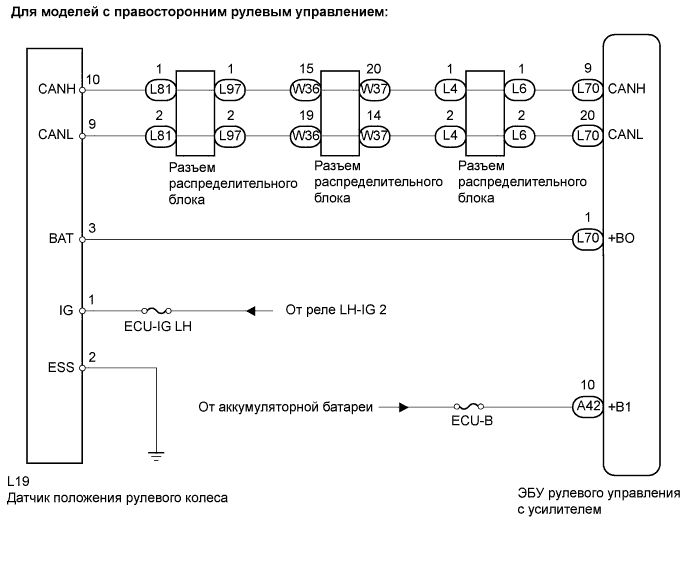

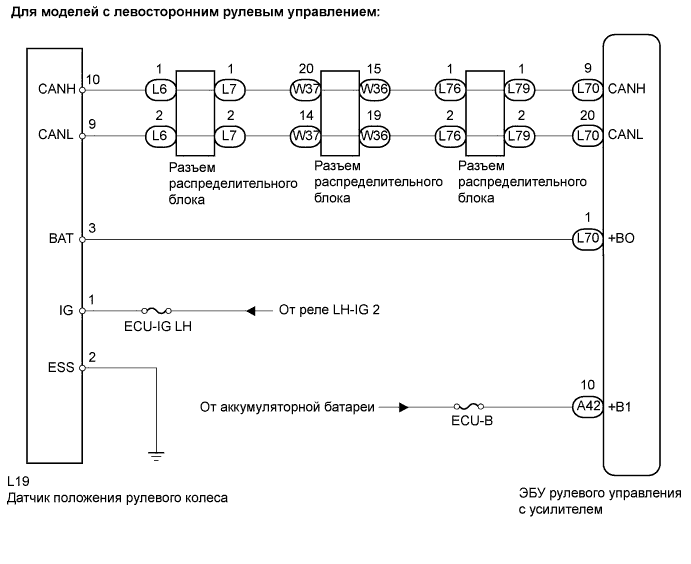

СХЕМА СОЕДИНЕНИЙ

Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.
Dtc
C15C1/74 Неисправность Датчика Угла Поворота Рулевого Колеса

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ DTC

Проверьте коды DTC ЭБУ системы противоскольжения (см. стр. Нажмите здесь).
Результат:
Результат
Следующий шаг
DTC не выводятся
OK
DTC выводятся
NG

ВЫПОЛНИТЕ РЕМОНТ ЦЕПИ В СООТВЕТСТВИИ С ВЫВОДИМЫМ КОДОМ DTC

OK

2.ПРОВЕРЬТЕ DTC

Проверьте, не выводятся ли DTC, относящиеся к системе передачи данных CAN (см. стр. Нажмите здесь).
Результат:
Результат
Следующий шаг
DTC не выводится
А
DTC выводится
B

ВЫПОЛНИТЕ РЕМОНТ ЦЕПИ В СООТВЕТСТВИИ С ВЫВОДИМЫМ КОДОМ DTC

ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ

Результат	Следующий шаг
DTC не выводятся	OK
DTC выводятся	NG

Результат	Следующий шаг
DTC не выводится	А
DTC выводится	B
