Рулевая Колонка. Dtc C1597/57 Нарушение Связи Между Vgrs И Eps

Рулевое Управление. Lexus GS450h GWS191

Рулевая Колонка. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ – ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

DTC C1597/57 Нарушение связи между VGRS и EPS

ОПИСАНИЕ

ЭБУ рулевого управления получает сигналы от ЭБУ рулевого управления с усилителем по локальной шине CAN.
Если ЭБУ рулевого управления не может правильно получать сигналы от ЭБУ рулевого управления с усилителем по локальной шине CAN, он сохраняет DTC C1597/57.

№ DTC	Условие обнаружения DTC	Неисправный участок
C1597/57	ЭБУ рулевого управления регистрирует ошибку приема сигналов от ЭБУ рулевого управления с усилителем по локальной шине CAN.	Система передачи данных CAN (локальная шина CAN) ЭБУ рулевого управления с усилителем ЭБУ рулевого управления

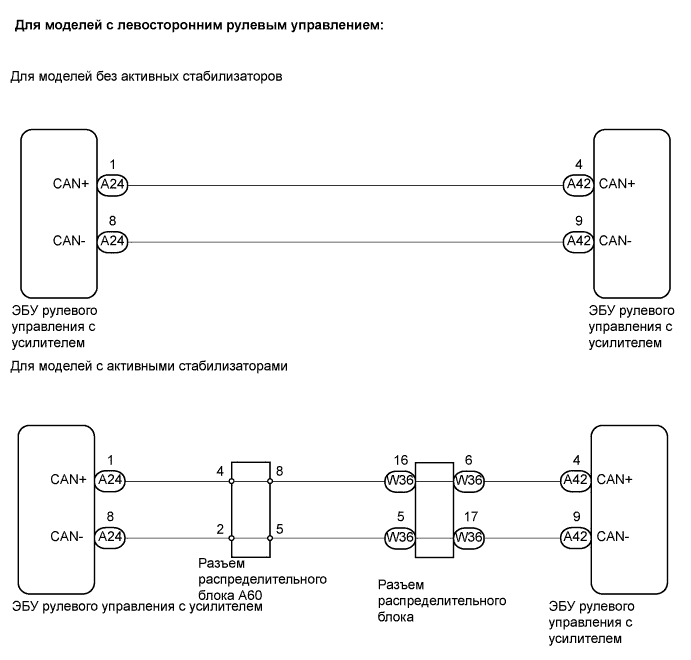

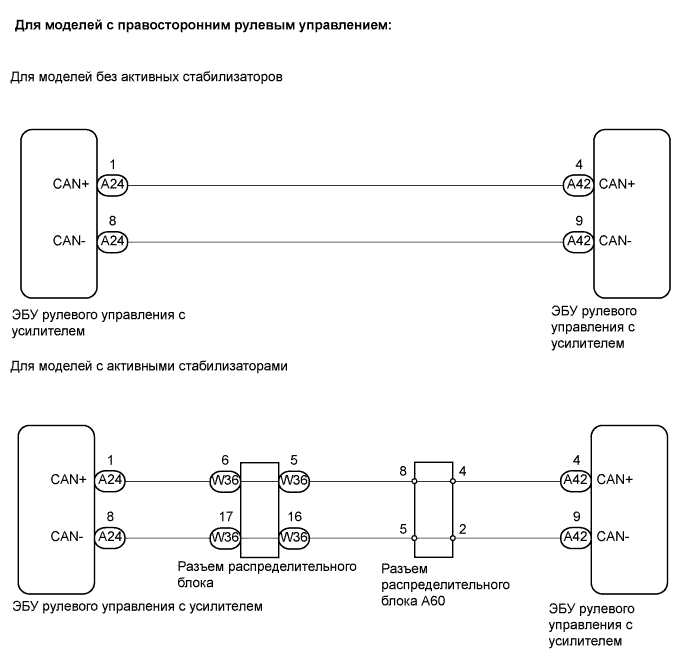

СХЕМА СОЕДИНЕНИЙ

Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.
Dtc
C1597/57 Нарушение Связи Между Vgrs И Eps

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ – ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

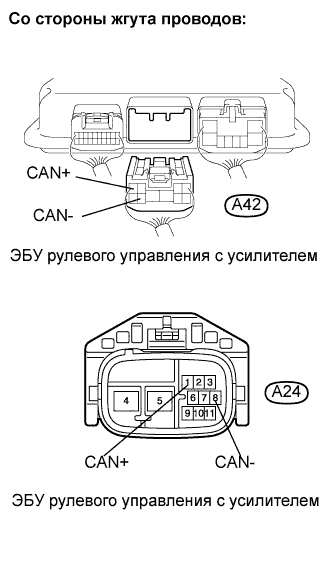

Отсоедините разъем A42 ЭБУ рулевого управления.

Отсоедините разъем A24 ЭБУ рулевого управления с усилителем.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
A42-4 (CAN+) - A24-1 (CAN+)	Менее 1 Ом
A42-9 (CAN-) - A24-8 (CAN-)	Менее 1 Ом
A42-4 (CAN+) - A42-9 (CAN-)	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

2.ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

Замените ЭБУ рулевого управления с усилителем.

Проверьте коды DTC ЭБУ рулевого управления (см. стр. Нажмите здесь).
Результат:
Результат
Следующий шаг
DTC не выводятся
OK
Код C1597/57 выводится
NG

ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ

КОНЕЦ

Результат	Следующий шаг
DTC не выводятся	OK
Код C1597/57 выводится	NG
