DTC B1656/38 Неисправность цепи выключателя пряжки ремня безопасности левого сиденья


ОПИСАНИЕ

Цепь выключателя пряжки ремня безопасности левого сиденья включает центральный блок управления системы SRS и замок ремня безопасности левого переднего сиденья в сборе.
Код DTC B1656/38 регистрируется при обнаружении короткого замыкания в цепи выключателя пряжки ремня левого сиденья.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1656/38
При выполнении одного из следующих условий:
  1. Центральный блок управления системы SRS получает сигнал короткого замыкания, сигнал обрыва, сигнал короткого замыкания на массу или на B+ в цепи выключателя пряжки ремня безопасности левого сиденья в течение 2 с.
  2. Неисправность замка ремня безопасности левого переднего сиденья
  3. Неисправность центрального блока управления системы SRS
  1. Напольный провод № 2
  2. Замок ремня безопасности левого переднего сиденья
  3. Центральный блок управления системы SRS

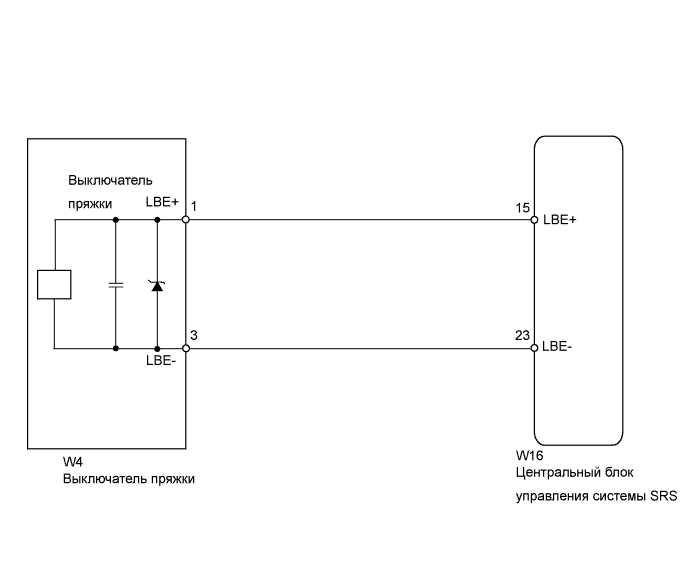

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1656/38 Неисправность Цепи Выключателя Пряжки Ремня Безопасности Левого Сиденья


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

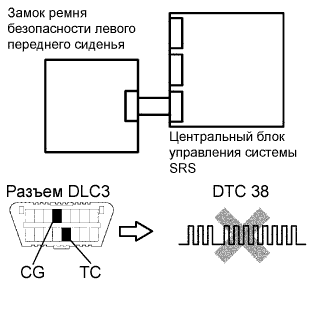

1.ПРОВЕРЬТЕ DTC


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1656/38 Неисправность Цепи Выключателя Пряжки Ремня Безопасности Левого Сиденья

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (см. стр. Нажмите здесь).

    OK:
    DTC B1656/38 не выводится.
    УКАЗАНИЕ:
    В этот момент могут выводиться другие коды, кроме B1656/38, которые не связаны с данной проверкой.


OK
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ
NG


2.ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Проверьте подключение разъемов к центральному блоку управления системы SRS и замку ремня безопасности левого переднего сиденья в сборе.

    OK:
    Разъемы подсоединены.


NG
ПОДСОЕДИНИТЕ РАЗЪЕМЫ
OK

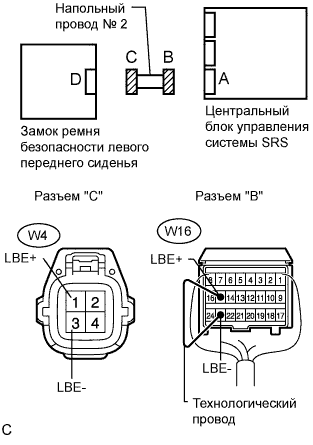

3.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА ОБРЫВ)


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1656/38 Неисправность Цепи Выключателя Пряжки Ремня Безопасности Левого Сиденья

  1. Отсоедините разъемы от центрального блока управления системы SRS и замка ремня безопасности левого переднего сиденья.

  1. С помощью технологического провода соедините контакты W16-15 (LBE+) и W16-23 (LBE-) разъема "В".

    ПРИМЕЧАНИЕ:
    При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    W4-1 (LBE+) - W4-3 (LBE-)
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2
OK

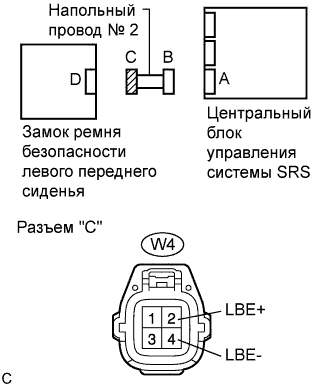

4.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ)


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1656/38 Неисправность Цепи Выключателя Пряжки Ремня Безопасности Левого Сиденья

  1. Отсоедините технологический провод от разъема "В".

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    W4-1 (LBE+) - W4-3 (LBE-)
    		1 МОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2
OK


5.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА В+)


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1656/38 Неисправность Цепи Выключателя Пряжки Ремня Безопасности Левого Сиденья

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    W4-1 (LBE+) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    W4-3 (LBE-) - масса
    		Зажигание включено (IG)
    		Менее 1 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2
OK


6.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1656/38 Неисправность Цепи Выключателя Пряжки Ремня Безопасности Левого Сиденья

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    W4-1 (LBE+) - масса
    		1 МОм или более
    W4-3 (LBE-) - масса
    		1 МОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2
OK


7.ПРОВЕРЬТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1656/38 Неисправность Цепи Выключателя Пряжки Ремня Безопасности Левого Сиденья

  1. Подсоедините разъемы к центральному блоку управления системы SRS и замку ремня безопасности левого переднего сиденья.

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (см. стр. Нажмите здесь).

    OK:
    DTC B1656/38 не выводится.
    УКАЗАНИЕ:
    В этот момент могут выводиться другие коды, кроме B1656/38, которые не связаны с данной проверкой.


OK
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ
NG


8.ЗАМЕНИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Временно замените замок ремня безопасности левого переднего сиденья в сборе новым или исправным (cм. стр. Нажмите здесь).


ДАЛЕЕ


9.ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1656/38 Неисправность Цепи Выключателя Пряжки Ремня Безопасности Левого Сиденья

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (см. стр. Нажмите здесь).

    OK:
    DTC B1656/38 не выводится.
    УКАЗАНИЕ:
    В этот момент могут выводиться другие коды, кроме B1656/38, которые не связаны с данной проверкой.


NG
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS
OK

КОНЕЦ
