DTC B1630/23 Неисправность цепи правого заднего датчика системы SRS


ОПИСАНИЕ

Правый задний датчик системы SRS включает датчик системы безопасности, цепь диагностики, боковой датчик замедления и т.д.
Центральный блок управления системы SRS получает сигналы от бокового датчика замедления и определяет, следует ли привести в действие SRS.
Код DTC B1630/23 регистрируется при обнаружении неисправности цепи правого заднего датчика системы SRS.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1630/23
При выполнении одного из следующих условий:
  1. Центральный блок управления системы SRS получает сигнал короткого замыкания, сигнал обрыва, сигнал короткого замыкания на массу или на B+ в цепи правого заднего датчика системы SRS в течение 2 с.
  2. Неисправность правого заднего датчика системы SRS
  3. Неисправность центрального блока управления системы SRS
  1. Напольный провод
  2. Правый задний датчик системы SRS
  3. Центральный блок управления системы SRS

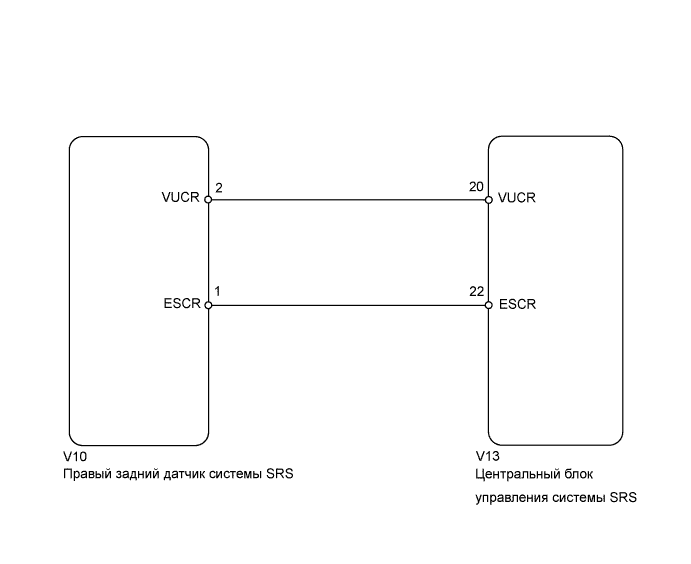

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1630/23 Неисправность Цепи Правого Заднего Датчика Системы Srs


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

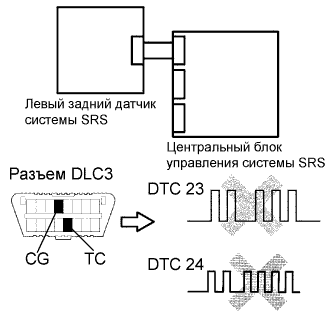

1.ПРОВЕРЬТЕ DTC


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1630/23 Неисправность Цепи Правого Заднего Датчика Системы Srs

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (см. стр. Нажмите здесь).

    OK:
    DTC B1630/23 не выводится.
    УКАЗАНИЕ:
    В этот момент могут выводиться другие коды, кроме B1630/23, которые не связаны с данной проверкой.


OK
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ
NG


2.ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Проверьте правильность подключения разъемов к центральному блоку управления системы SRS и правому заднему датчику системы SRS.

    OK:
    Разъемы подсоединены.


NG
ПОДСОЕДИНИТЕ РАЗЪЕМЫ
OK

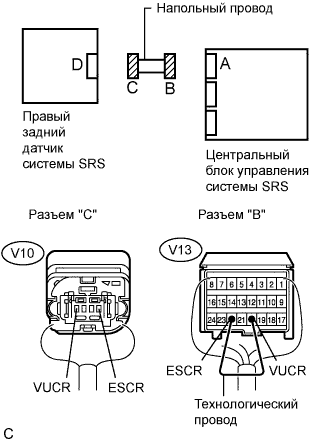

3.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ОБРЫВ)


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1630/23 Неисправность Цепи Правого Заднего Датчика Системы Srs

  1. Отсоедините разъемы от правого заднего датчика системы SRS и центрального блока управления системы SRS.

  1. С помощью технологического провода соедините контакты V13-20 (VUCR) и V13-22 (ESCR) разъема "В".

    ПРИМЕЧАНИЕ:
    При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V10-2 (VUCR) - V10-1 (ESCR)
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД
OK

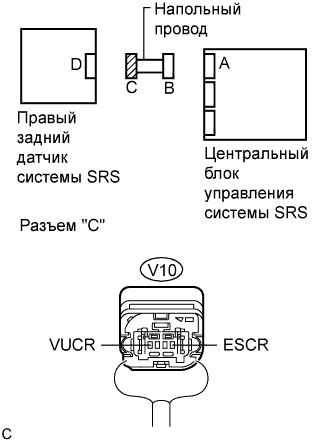

4.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ)


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1630/23 Неисправность Цепи Правого Заднего Датчика Системы Srs

  1. Отсоедините технологический провод от разъема "В".

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V10-2 (VUCR) - V10-1 (ESCR)
    		1 МОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД
OK


5.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА B+)


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1630/23 Неисправность Цепи Правого Заднего Датчика Системы Srs

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    V10-2 (VUCR) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    V10-1 (ESCR) - масса
    		Зажигание включено (IG)
    		Менее 1 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД
OK


6.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1630/23 Неисправность Цепи Правого Заднего Датчика Системы Srs

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V10-2 (VUCR) - масса
    		1 МОм или более
    V10-1 (ESCR) - масса
    		1 МОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД
OK


7.ПРОВЕРЬТЕ ПРАВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1630/23 Неисправность Цепи Правого Заднего Датчика Системы Srs

  1. Подсоедините разъемы к центральному блоку управления системы SRS.

  1. Поменяйте местами левый и правый задние датчики SRS и подсоедините к ним разъемы.

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (см. стр. Нажмите здесь).

    Результат
    Результат
    		Следующий шаг
    Выводится DTC B1630/23
    		А
    Выводится DTC B1635/24
    		B
    DTC B1630/23 и B1635/24 не выводятся
    		C
    УКАЗАНИЕ:
    На этом этапе могут выводиться коды помимо B1630/23 и B1635/24, однако они не связаны с данной проверкой.


А
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

B
ЗАМЕНИТЕ ПРАВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS
C

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ
