DTC B1620/21 Неисправность цепи правого бокового датчика системы SRS


ОПИСАНИЕ

Правый боковой датчик системы SRS в сборе включает датчик системы безопасности, цепь диагностики, боковой датчик замедления и т.д.
Центральный блок управления системы SRS получает сигналы от бокового датчика замедления и определяет, следует ли привести в действие SRS.
Код DTC B1620/21 регистрируется при обнаружении неисправности цепи правого бокового датчика системы SRS.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1620/21
При выполнении одного из следующих условий:
  1. Центральный блок управления системы SRS получает сигнал короткого замыкания, сигнал обрыва, сигнал короткого замыкания на массу или на B+ в цепи правого бокового датчика системы SRS в течение 2 с.
  2. Неисправность правого бокового датчика системы SRS
  3. Неисправность центрального блока управления системы SRS
  1. Напольный провод
  2. Правый боковой датчик системы SRS
  3. Центральный блок управления системы SRS

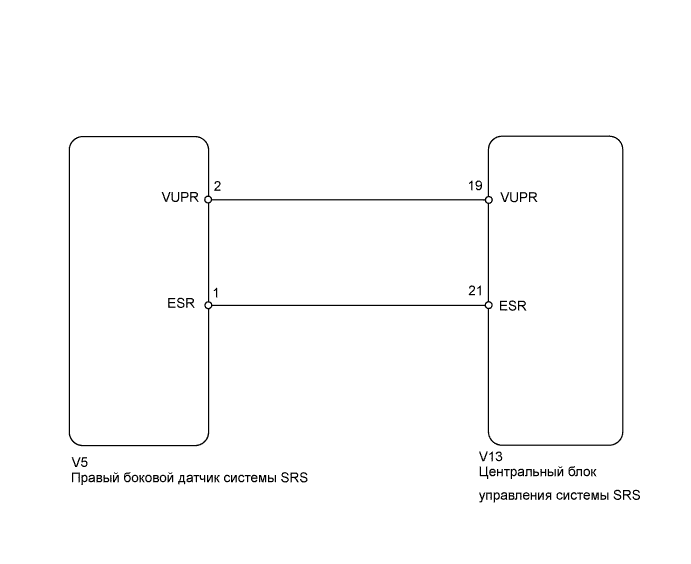

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1620/21 Неисправность Цепи Правого Бокового Датчика Системы Srs


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ DTC


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1620/21 Неисправность Цепи Правого Бокового Датчика Системы Srs

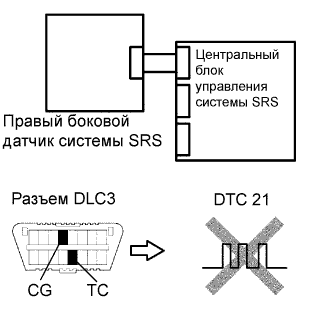

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (см. стр. Нажмите здесь).

    OK:
    DTC B1620/21 не выводится.
    УКАЗАНИЕ:
    В этот момент могут выводиться другие коды, кроме B1620/21, которые не связаны с данной проверкой.


OK
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ
NG


2.ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Проверьте правильность подключения разъемов к центральному блоку управления системы SRS и правому боковому датчику системы SRS.

    OK:
    Разъемы подсоединены.


NG
ПОДСОЕДИНИТЕ РАЗЪЕМЫ
OK


3.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ОБРЫВ)


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1620/21 Неисправность Цепи Правого Бокового Датчика Системы Srs

  1. Отсоедините разъемы от правого бокового датчика системы SRS и центрального блока управления системы SRS.

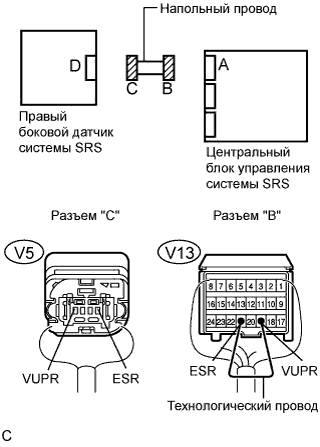

  1. С помощью технологического провода соедините контакты V13-19 (VUPR) и V13-21 (ESR) разъема "В".

    ПРИМЕЧАНИЕ:
    При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V5-2 (VUPR) - V5-1 (ESR)
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД
OK


4.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ)


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1620/21 Неисправность Цепи Правого Бокового Датчика Системы Srs

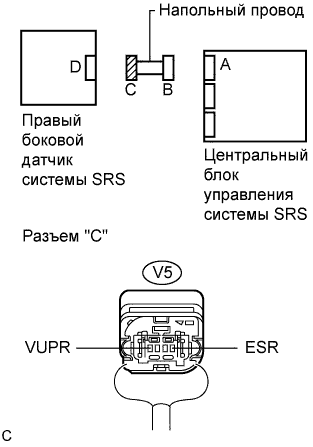

  1. Отсоедините технологический провод от разъема "В".

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V5-2 (VUPR) - V5-1 (ESR)
    		1 МОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД
OK


5.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА B+)


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1620/21 Неисправность Цепи Правого Бокового Датчика Системы Srs

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    V5-2 (VUPR) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    V5-1 (ESR) - масса
    		Зажигание включено (IG)
    		Менее 1 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД
OK


6.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1620/21 Неисправность Цепи Правого Бокового Датчика Системы Srs

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V5-2 (VUPR) - масса
    		1 МОм или более
    V5-1 (ESR) - масса
    		1 МОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД
OK


7.ПРОВЕРЬТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1620/21 Неисправность Цепи Правого Бокового Датчика Системы Srs

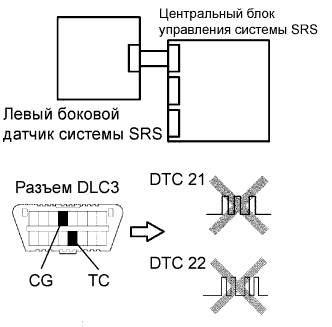

  1. Подсоедините разъемы к центральному блоку управления системы SRS.

  1. Поменяйте местами правый и левый боковые датчики системы SRS в сборе и подсоедините к ним разъемы.

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (см. стр. Нажмите здесь).

    Результат
    Результат
    		Следующий шаг
    Выводится DTC B1620/21
    		А
    Выводится DTC B1625/22
    		B
    DTC B1620/21 и B1625/22 не выводятся
    		C
    УКАЗАНИЕ:
    На этом этапе могут выводиться коды помимо B1620/21 и B1625/22, однако они не связаны с данной проверкой.


А
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

B
ЗАМЕНИТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS
C

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ
