DTC B1615/14 Неисправность цепи левого переднего датчика системы SRS


ОПИСАНИЕ

Левый передний датчик системы SRS включает цепь диагностики, передний датчик замедления и т.д.
Центральный блок управления системы SRS получает сигналы от переднего датчика замедления и определяет, следует ли привести в действие SRS.
Код DTC B1615/14 регистрируется при обнаружении неисправности цепи левого переднего датчика системы SRS.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1615/14
При выполнении одного из следующих условий:
  1. Центральный блок управления системы SRS обнаруживает сигнал обрыва в цепи левого переднего датчика системы SRS в течение 2 с.
  2. Неисправность левого переднего датчика системы SRS
  3. Неисправность центрального блока управления системы SRS
  1. Жгут проводов панели приборов
  2. Основной жгут проводов моторного отсека
  3. Левый передний датчик системы SRS
  4. Центральный блок управления системы SRS

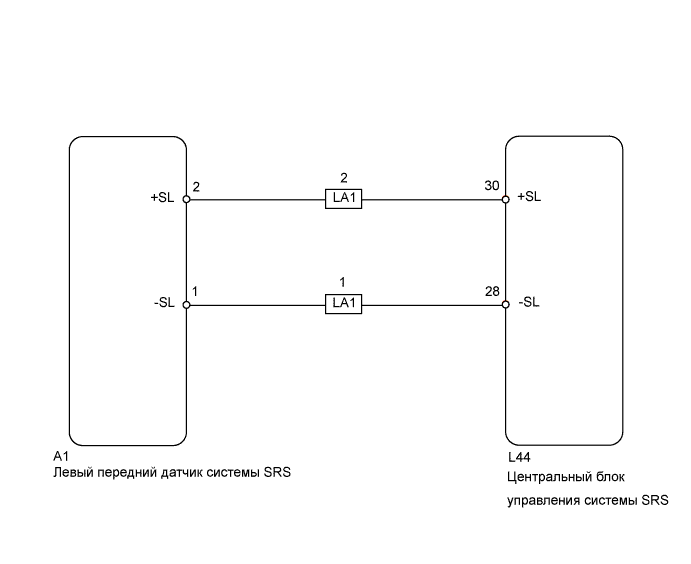

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1615/14 Неисправность Цепи Левого Переднего Датчика Системы Srs


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

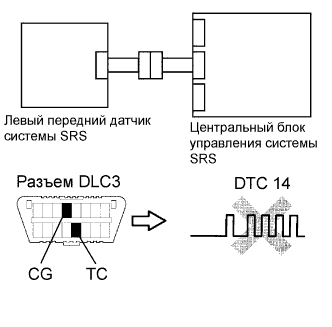

1.ПРОВЕРЬТЕ DTC


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1615/14 Неисправность Цепи Левого Переднего Датчика Системы Srs

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (см. стр. Нажмите здесь).

    OK:
    DTC B1615/14 не выводится.
    УКАЗАНИЕ:
    В этот момент могут выводиться другие коды, кроме B1615/14, которые не связаны с данной проверкой.


OK
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ
NG


2.ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Проверьте правильность подключения разъемов к центральному блоку управления системы SRS и левому переднему датчику системы SRS.

    OK:
    Разъемы подсоединены.


NG
ПОДСОЕДИНИТЕ РАЗЪЕМЫ
OK

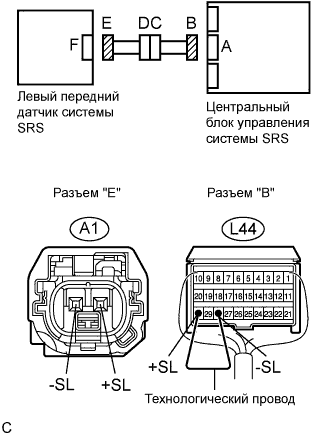

3.ПРОВЕРЬТЕ ЦЕПЬ ЛЕВОГО ПЕРЕДНЕГО ДАТЧИКА СИСТЕМЫ SRS (ОБРЫВ)


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1615/14 Неисправность Цепи Левого Переднего Датчика Системы Srs

  1. Отсоедините разъемы от левого переднего датчика системы SRS и центрального блока управления системы SRS.

  1. С помощью технологического провода соедините контакты L44-30 (+SL) и L44-28 (-SL) разъема "В".

    ПРИМЕЧАНИЕ:
    При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A1-2 (+SL) - A1-1 (-SL)
    		Менее 1 Ом


NG
Перейдите к шагу 5
OK


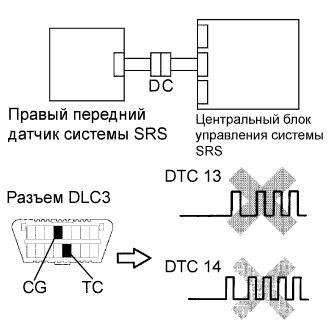

4.ПРОВЕРЬТЕ ЛЕВЫЙ ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1615/14 Неисправность Цепи Левого Переднего Датчика Системы Srs

  1. Отсоедините технологический провод от разъема "В".

  1. Подсоедините разъемы к центральному блоку управления системы SRS.

  1. Поменяйте местами правый и левый передние датчики системы SRS в сборе и подсоедините к ним разъемы.

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (см. стр. Нажмите здесь).

    Результат
    Результат
    		Следующий шаг
    Выводится DTC B1615/14
    		А
    Выводится DTC B1610/13
    		B
    DTC B1610/13 и B1615/14 не выводятся
    		C
    УКАЗАНИЕ:
    На этом этапе могут выводиться коды помимо B1610/13 и B1615/14, однако они не связаны с данной проверкой.


А
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

B
ЗАМЕНИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS
C

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

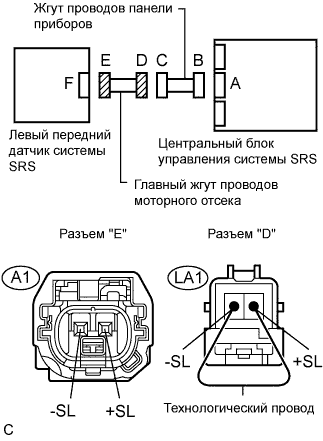

5.ПРОВЕРЬТЕ ГЛАВНЫЙ КАБЕЛЬ МОТОРНОГО ОТСЕКА


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1615/14 Неисправность Цепи Левого Переднего Датчика Системы Srs

  1. Отсоедините технологический провод от разъема "В".

  1. Отсоедините разъем основного жгута проводов моторного отсека от жгута проводов панели приборов.

  1. С помощью технологического провода соедините контакты LA1-2 (+SL) и LA1-1 (-SL) разъема "D".

    ПРИМЕЧАНИЕ:
    При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A1-2 (+SL) - A1-1 (-SL)
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ОСНОВНОЙ ЖГУТ ПРОВОДОВ МОТОРНОГО ОТСЕКА
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ
