DTC B1610/13 Неисправность цепи правого переднего датчика системы SRS |
ОПИСАНИЕ
Правый передний датчик системы SRS включает цепь диагностики, передний датчик замедления и т.д.Центральный блок управления системы SRS получает сигналы от переднего датчика замедления и определяет, следует ли привести в действие SRS.Код DTC B1610/13 регистрируется при обнаружении неисправности цепи правого переднего датчика системы SRS.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
B1610/13
| При выполнении одного из следующих условий:
- Центральный блок управления системы SRS обнаруживает сигнал обрыва в цепи правого переднего датчика системы SRS в течение 2 с.
- Неисправность правого переднего датчика системы SRS
- Неисправность центрального блока управления системы SRS
| - Жгут проводов панели приборов
- Основной жгут проводов моторного отсека
- Правый передний датчик системы SRS
- Центральный блок управления системы SRS
|

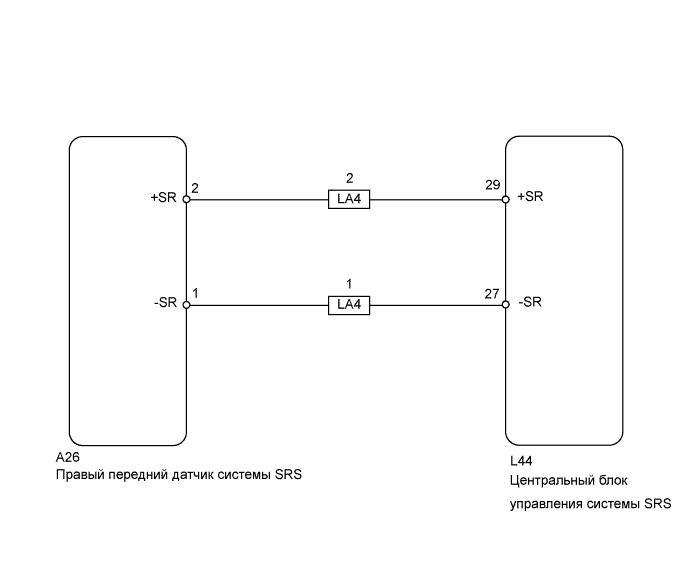

СХЕМА СОЕДИНЕНИЙ

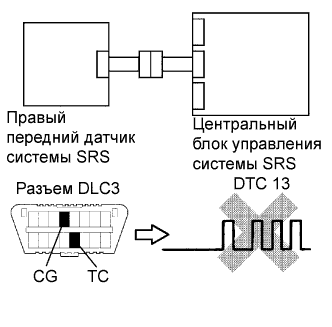

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
Включите зажигание (IG) и подождите не менее 60 секунд.
Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).
Выключите зажигание.
Включите зажигание (IG) и подождите не менее 60 секунд.
Проверьте коды DTC (см. стр. Нажмите здесь).
- OK:
- DTC B1610/13 не выводится.
- УКАЗАНИЕ:
- В этот момент могут выводиться другие коды, кроме B1610/13, которые не связаны с данной проверкой.
| ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ |
|
|
2.ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ |
Выключите зажигание.
Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Проверьте правильность подключения разъемов к центральному блоку управления системы SRS и правому переднему датчику системы SRS.
- OK:
- Разъемы подсоединены.

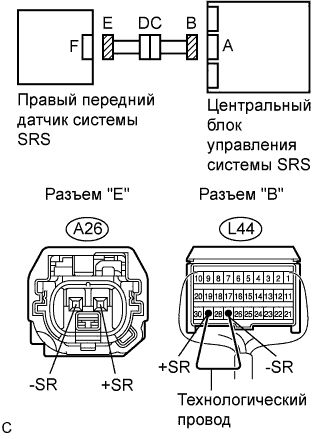

3.ПРОВЕРЬТЕ ЦЕПЬ ПРАВОГО ПЕРЕДНЕГО ДАТЧИКА СИСТЕМЫ SRS (ОБРЫВ) |
Отсоедините разъемы от правого переднего датчика системы SRS и центрального блока управления системы SRS.
С помощью технологического провода соедините контакты L44-29 (+SR) и L44-27 (-SR) разъема "В".
- ПРИМЕЧАНИЕ:
- При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
A26-2 (+SR) - A26-1 (-SR)
| Менее 1 Ом
|

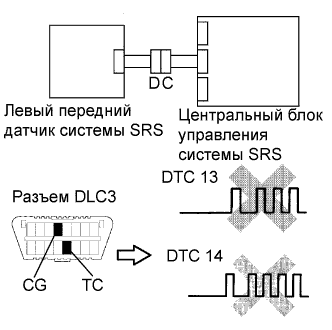

4.ПРОВЕРЬТЕ ПРАВЫЙ ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS |
Отсоедините технологический провод от разъема "В".
Подсоедините разъемы к центральному блоку управления системы SRS.
Поменяйте местами правый и левый передние датчики системы SRS в сборе и подсоедините к ним разъемы.
Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Включите зажигание (IG) и подождите не менее 60 секунд.
Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).
Выключите зажигание.
Включите зажигание (IG) и подождите не менее 60 секунд.
Проверьте коды DTC (см. стр. Нажмите здесь).
РезультатРезультат
| Следующий шаг
|
Выводится DTC B1610/13
| А
|
Выводится DTC B1615/14
| B
|
DTC B1610/13 и B1615/14 не выводятся
| C
|
- УКАЗАНИЕ:
- На этом этапе могут выводиться коды помимо B1610/13 и B1615/14, однако они не связаны с данной проверкой.
| ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
|
|
| ЗАМЕНИТЕ ПРАВЫЙ ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS |
|
|
C |
|
|
|
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ |
|

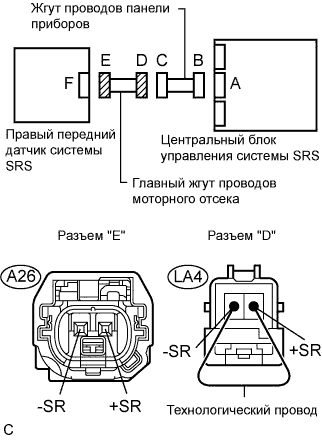

5.ПРОВЕРЬТЕ ОСНОВНОЙ ЖГУТ ПРОВОДОВ МОТОРНОГО ОТСЕКА (ОБРЫВ) |
Отсоедините технологический провод от разъема "В".
Отсоедините разъем основного жгута проводов моторного отсека от жгута проводов панели приборов.
С помощью технологического провода соедините контакты LA4-2 (+SR) и LA4-1 (-SR) разъема "D".
- ПРИМЕЧАНИЕ:
- При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
A26-2 (+SR) - A26-1 (-SR)
| Менее 1 Ом
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ОСНОВНОЙ ЖГУТ ПРОВОДОВ МОТОРНОГО ОТСЕКА |
|
|
OK |
|
|
|
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ |
|
