СИСТЕМА ЗЕРКАЛ С ЭЛЕКТРОПРИВОДОМ - Зеркала с электроприводом не возвращаются в положение, сохраненное в памяти


ОПИСАНИЕ СИСТЕМЫ

При нажатии переключателя запоминающего устройства сиденья M1, M2 или M3 сохранное в памяти положение зеркал со стороны водителя и пассажира передается из ЭБУ и переключателя управления положением (со стороны водителя) в ЭБУ правой и левой передних дверей сети мультиплексной связи по линии мультиплексной системы передачи данных. Затем ЭБУ правой и левой передних дверей сети мультиплексной связи включают электродвигатели зеркал, чтобы установить зеркала в ранее сохраненные положения.

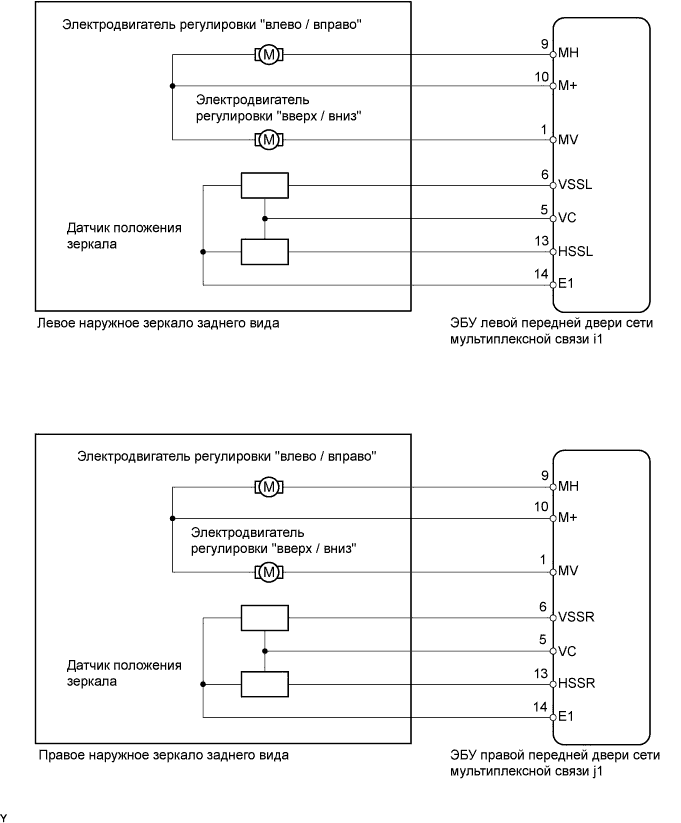

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Зеркала.Система Зеркал С Электроприводом.Система Зеркал С Электроприводом Зеркала С Электроприводом Не Возвращаются В Положение, Сохраненное В Памяти


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАБОТУ ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА НАРУЖНОГО ЗЕРКАЛА

  1. Удостоверьтесь, что положение поверхностей левого и правого наружных зеркал заднего вида можно изменять с помощью переключателя электропривода зеркала на интегрированной панели управления.

    OK:
    Положение поверхностей левого и правого наружных зеркал заднего вида можно изменять с помощью переключателя электропривода зеркала на интегрированной панели управления.


NG
Перейдите к ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
OK


2.ПРОВЕРЬТЕ ФУНКЦИЮ ПЕРЕКЛЮЧАТЕЛЯ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА СИДЕНИЯ (ФУНКЦИЯ СОХРАНЕНИЯ ПОЛОЖЕНИЯ ЗЕРКАЛА)

  1. Убедитесь, что положения левого и правого наружных зеркал заднего вида сохраняются в памяти с помощью переключателя запоминающего устройства сиденья (см. стр. Нажмите здесь).

    OK:
    Положения левого и правого наружных зеркал заднего вида сохраняются в памяти с помощью переключателя запоминающего устройства сиденья.


NG
Перейдите к ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
OK


3.ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА СИДЕНЬЯ (ФУНКЦИЯ СОХРАНЕНИЯ ПОЛОЖЕНИЯ СИДЕНЬЯ)

  1. Убедитесь, что сиденье водителя можно перемещать с помощью переключателя запоминающего устройства сиденья.

    OK:
    Сиденье водителя можно перемещать с помощью переключателя запоминающего устройства сиденья.


NG
Перейдите к разделу "СИСТЕМА ПЕРЕДНИХ СИДЕНИЙ С ЭЛЕКТРОПРИВОДОМ" (Нажмите здесь)
OK


4.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДАТЧИК ПОЛОЖЕНИЯ ЗЕРКАЛА)

  1. Проверьте в режиме Data List работу датчика положения зеркала.

    ЭБУ передней двери сети мультиплексной связи (левой, правой):
    Параметр
    		Измеряемая величина / диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    Mirror Position Sensor V
    		Положение зеркала по вертикали / мин.: 0, макс.: 5 В
    		0–5 В
    		-
    Mirror Position Sensor H
    		Положение зеркала по горизонтали / мин.: 0, макс.: 5 В
    		0–5 В
    		-
    OK:
    Выходное напряжение соответствует таблице выше.


OK
ЗАМЕНИТЕ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ (со стороны водителя)
NG


5.ПРОВЕРЬТЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (ДАТЧИК ПОЛОЖЕНИЯ ЗЕРКАЛА)

  1. Отсоедините разъем i1 или j1 зеркала.

  1. Подайте напряжение аккумуляторной батареи и сухой батареи на контакты, как указано в таблице ниже.



  1. Измерьте напряжение во время перемещения зеркала между крайними нижним и верхним положениями.


    Lexus GS450h GWS191.Зеркала.Система Зеркал С Электроприводом.Система Зеркал С Электроприводом Зеркала С Электроприводом Не Возвращаются В Положение, Сохраненное В Памяти


    Номинальное напряжение:
    Левое наружное зеркало заднего вида:

    Соединение для измерения (аккумуляторная батарея)
    		Соединение для измерения (сухая батарея)
    		Контакты для подключения вольтметра
    		Состояние зеркала
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (MV)
    		Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)
    		Положительный (+) вывод → контакт 6 (VSSL)
    Отрицательный (-) вывод → контакт 14 (E1)
    		Поворачивается вниз до упора
    		0–1,0 В
    Положительный (+) вывод аккумуляторной батареи → контакт 1 (MV)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)
    		Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)
    		Положительный (+) вывод → контакт 6 (VSSL)
    Отрицательный (-) вывод → контакт 14 (E1)
    		Поворачивается вверх до упора
    		2,8–5,0 В
    Правое наружное зеркало заднего вида:

    Соединение для измерения (аккумуляторная батарея)
    		Соединение для измерения (сухая батарея)
    		Контакты для подключения вольтметра
    		Состояние зеркала
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (MV)
    		Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)
    		Положительный (+) вывод → контакт 6 (VSSR)
    Отрицательный (-) вывод → контакт 14 (E1)
    		Поворачивается вниз до упора
    		0–1,0 В
    Положительный (+) вывод аккумуляторной батареи → контакт 1 (MV)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)
    		Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)
    		Положительный (+) вывод → контакт 6 (VSSR)
    Отрицательный (-) вывод → контакт 14 (E1)
    		Поворачивается вверх до упора
    		2,8–5,0 В


  1. Измерьте напряжение во время перемещения зеркала между крайними левым и правым положениями.


    Lexus GS450h GWS191.Зеркала.Система Зеркал С Электроприводом.Система Зеркал С Электроприводом Зеркала С Электроприводом Не Возвращаются В Положение, Сохраненное В Памяти


    Номинальное напряжение:
    Левое наружное зеркало заднего вида:

    Соединение для измерения (аккумуляторная батарея)
    		Соединение для измерения (сухая батарея)
    		Контакты для подключения вольтметра
    		Состояние зеркала
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт 9 (MH)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (+M)
    		Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)
    		Положительный (+) вывод → контакт 13 (HSSL)
    Отрицательный (-) вывод → контакт 14 (E1)
    		Поворачивается влево до упора
    		2,8–5,0 В
    Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MH)
    		Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)
    		Положительный (+) вывод → контакт 13 (HSSL)
    Отрицательный (-) вывод → контакт 14 (E1)
    		Поворачивается вправо до упора
    		0–1,0 В
    Правое наружное зеркало заднего вида:

    Соединение для измерения (аккумуляторная батарея)
    		Соединение для измерения (сухая батарея)
    		Контакты для подключения вольтметра
    		Состояние зеркала
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт 9 (MH)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)
    		Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)
    		Положительный (+) вывод → контакт 13 (HSSR)
    Отрицательный (-) вывод → контакт 14 (E1)
    		Поворачивается влево до упора
    		0–1,0 В
    Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MH)
    		Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)
    		Положительный (+) вывод → контакт 13 (HSSR)
    Отрицательный (-) вывод → контакт 14 (E1)
    		Поворачивается вправо до упора
    		2,8–5,0 В

    Результат
    Результат
    		Следующий шаг
    Левое наружное зеркало заднего вида работает должным образом
    		А
    Правое наружное зеркало заднего вида работает должным образом
    		B
    Левое наружное зеркало заднего вида не работает должным образом
    		C
    Правое наружное зеркало заднего вида не работает должным образом
    		D


B
ЗАМЕНИТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

C
ЗАМЕНИТЕ ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (Нажмите здесь)

D
ЗАМЕНИТЕ ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (Нажмите здесь)
А

ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ
