РУЛЕВОЕ УПРАВЛЕНИЕ С ПЕРЕМЕННЫМ ПЕРЕДАТОЧНЫМ ЧИСЛОМ - Неисправность главной контрольной лампы аварийного состояния


ОПИСАНИЕ

Когда ЭБУ рулевого управления обнаруживает неисправность системы VGRS, в щиток приборов по шинам CAN и BEAN передается предупреждение.
На основании этой информации щиток приборов включает главную контрольную лампу аварийного состояния.
Предупреждение передаются по следующему маршруту:
  1. ЭБУ рулевого управления → (CAN) → ЭБУ рулевого управления с усилителем → (CAN) → ЭБУ сетевого шлюза → (BEAN) → щиток приборов
При соединении контактов TC и CG разъема DLC3 главная контрольная лампа аварийного состояния мигает и выводит коды DTC.

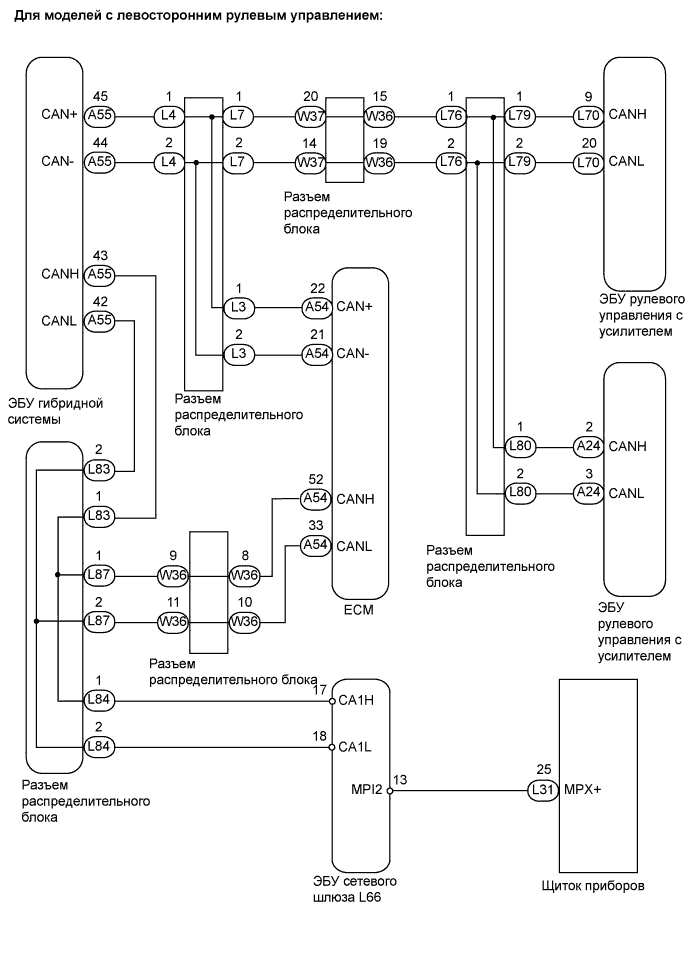

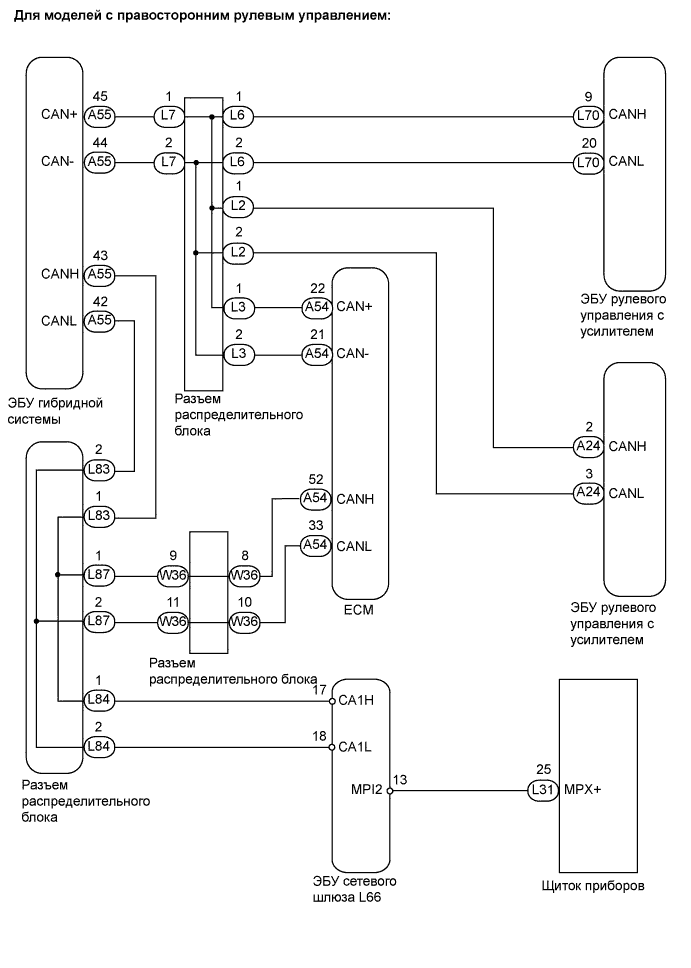

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.Рулевое Управление С Переменным Передаточным Числом Неисправность Главной Контрольной Лампы Аварийного Состояния


Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.Рулевое Управление С Переменным Передаточным Числом Неисправность Главной Контрольной Лампы Аварийного Состояния


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Перед выполнением следующей процедуры удостоверьтесь, что шины CAN и BEAN исправны.
Если какая-либо из этих систем передачи данных неисправна, вначале устраните ее неисправности, а затем переходите к рассмотренной ниже диагностике.
1.ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ

  1. Измерьте напряжение аккумуляторной батареи.

    Номинальное напряжение:
    11–14 В


NG
ЗАМЕНИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ
OK


2.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЩИТОК ПРИБОРОВ)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. На дисплее диагностического прибора выберите "ACTIVE TEST".

    Щиток приборов:
    Параметр
    		Описание проверки
    		Замечание по диагностике
    Master Warning
    		Включение / выключение главной контрольной лампы аварийного состояния
    		Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу
    OK:
    Контрольная лампа включается/выключается


NG
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ
OK


3.ПРОВЕРЬТЕ СИСТЕМУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

  1. Проверьте коды DTC системы рулевого управления с усилителем (см. стр. Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    DTC не выводятся
    		OK
    DTC выводятся
    		NG


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ"
OK

ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ
