СИСТЕМА ЗЕРКАЛ С ЭЛЕКТРОПРИВОДОМ - Положение зеркала с электроприводом со стороны переднего пассажира не регулируется с помощью переключателя электропривода зеркала


ОПИСАНИЕ СИСТЕМЫ

Данная цепь определяет состояние переключателя электропривода зеркала.
Интегрированная панель управления передает информацию о состоянии переключателя зеркала (входные сигналы переключателя) по линии шины BEAN (мультиплексной системе передачи данных). Затем входные сигналы переключателя передаются в ЭБУ передней двери сети мультиплексной связи (со стороны пассажира). ЭБУ передней двери сети мультиплексной связи (со стороны пассажира) управляет перемещением зеркала.

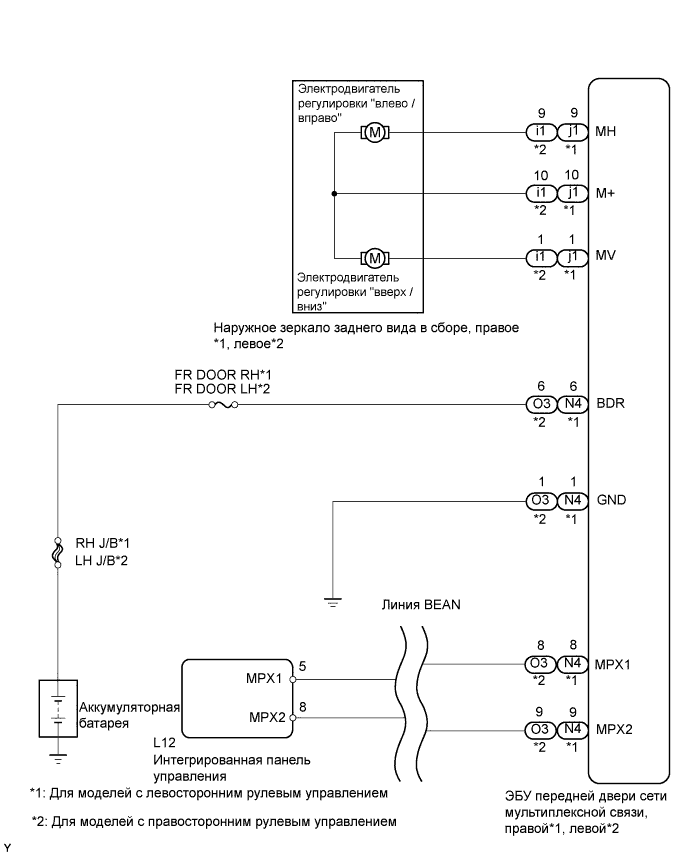

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Зеркала.Система Зеркал С Электроприводом.Система Зеркал С Электроприводом Положение Зеркала С Электроприводом Со Стороны Переднего Пассажира Не Регулируется С Помощью Переключателя Электропривода Зеркала


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ФУНКЦИЮ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ ЗЕРКАЛА

  1. Используя переключатель наружного зеркала, проверьте, регулируется ли положение зеркала с электроприводом со стороны пассажира. Используя переключатель отвода, проверьте, отводится ли и возвращается ли зеркало с электроприводом со стороны пассажира.

    Результат:
    Результат
    		Следующий шаг
    Зеркало с электроприводом со стороны пассажира не регулируется
    		А
    Зеркало с электроприводом со стороны пассажира не отводится/возвращается
    		B
    Зеркало с электроприводом со стороны пассажира не регулируется и не отводится/возвращается
    		C


B
Перейдите к ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

C
Перейдите к шагу 5
А


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ЗЕРКАЛ И ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ЗЕРКАЛА)

  1. Проверьте в режиме Data List работу главного переключателя зеркал и переключателя электропривода зеркала.

    Интегрированная панель управления (для моделей с левосторонним рулевым управлением):
    Параметр
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    Mirror Selection SW (R)
    		Сигнал главного переключателя зеркал для левого зеркала / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель в положении R
    OFF (ВЫКЛ): переключатель в положении OFF (ВЫКЛ) или L
    		-
    Mirror Position SW (R)
    		Сигнал переключателя электропривода зеркала (вправо) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель RIGHT (ВПРАВО) в положении ON (ВКЛ)
    OFF (ВЫКЛ): любой переключатель, кроме RIGHT (ВПРАВО), в положении ON (ВКЛ), или все переключатели в положении OFF (ВЫКЛ)
    		-
    Mirror Position SW (L)
    		Сигнал переключателя электропривода зеркала (влево) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель LEFT (ВЛЕВО) в положении ON (ВКЛ)
    OFF (ВЫКЛ): любой переключатель, кроме LEFT (ВЛЕВО), в положении ON (ВКЛ), или все переключатели в положении OFF (ВЫКЛ)
    		-
    Mirror Position SW (Up)
    		Сигнал переключателя электропривода зеркала (вверх) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель UP (ВВЕРХ) в положении ON (ВКЛ)
    OFF (ВЫКЛ): любой переключатель, кроме UP (ВВЕРХ), в положении ON (ВКЛ), или все переключатели в положении OFF (ВЫКЛ)
    		-
    Mirror Position SW (Dwn)
    		Сигнал переключателя электропривода зеркала (DOWN (ВНИЗ)) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель DOWN (ВНИЗ) в положении ON (ВКЛ)
    OFF (ВЫКЛ): любой переключатель, кроме DOWN (ВНИЗ), в положении ON (ВКЛ), или все переключатели в положении OFF (ВЫКЛ)
    		-

    Интегрированная панель управления (для моделей с правосторонним рулевым управлением):
    Параметр
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    Mirror Selection SW (L)
    		Сигнал главного переключателя зеркал для правого зеркала / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель в положении L
    OFF (ВЫКЛ): переключатель в положении OFF (ВЫКЛ) или R
    		-
    Mirror Position SW (R)
    		Сигнал переключателя электропривода зеркала (вправо) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель RIGHT (ВПРАВО) в положении ON (ВКЛ)
    OFF (ВЫКЛ): любой переключатель, кроме RIGHT (ВПРАВО), в положении ON (ВКЛ), или все переключатели в положении OFF (ВЫКЛ)
    		-
    Mirror Position SW (L)
    		Сигнал переключателя электропривода зеркала (влево) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель LEFT (ВЛЕВО) в положении ON (ВКЛ)
    OFF (ВЫКЛ): любой переключатель, кроме LEFT (ВЛЕВО), в положении ON (ВКЛ), или все переключатели в положении OFF (ВЫКЛ)
    		-
    Mirror Position SW (Up)
    		Сигнал переключателя электропривода зеркала (вверх) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель UP (ВВЕРХ) в положении ON (ВКЛ)
    OFF (ВЫКЛ): любой переключатель, кроме UP (ВВЕРХ), в положении ON (ВКЛ), или все переключатели в положении OFF (ВЫКЛ)
    		-
    Mirror Position SW (Dwn)
    		Сигнал переключателя электропривода зеркала (DOWN (ВНИЗ)) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель DOWN (ВНИЗ) в положении ON (ВКЛ)
    OFF (ВЫКЛ): любой переключатель, кроме DOWN (ВНИЗ), в положении ON (ВКЛ), или все переключатели в положении OFF (ВЫКЛ)
    		-
    OK:
    Каждый параметр на экране портативного диагностического прибора изменяется между ON (ВКЛ) и OFF(ВЫКЛ) в соответствии с данными таблицы.


NG
ЗАМЕНИТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ (Нажмите здесь)
OK


3.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ФУНКЦИЯ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ ЗЕРКАЛА)

  1. Выберите режим ACTIVE TEST, с помощью портативного диагностического прибора подайте команду управления, после чего проверьте функцию управления электроприводом зеркала.

    ЭБУ передней двери сети мультиплексной связи (со стороны пассажира):
    Параметр
    		Описание проверки
    		Замечание по диагностике
    Mirror Up / Down
    		Управление вертикальным перемещением зеркала (UP/DOWN – ВВЕРХ/ВНИЗ)
    		-
    Mirror Right / Left
    		Управление горизонтальным перемещением зеркала (RIGHT/LEFT – ВПРАВО/ВЛЕВО)
    		-

    Результат:
    Результат
    		Следующий шаг
    Наружное зеркало заднего вида со стороны пассажира не работает должным образом
    		А
    Наружное зеркало заднего вида со стороны пассажира работает должным образом
    		B


B
ЗАМЕНИТЕ ЭБУ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (со стороны пассажира)
А

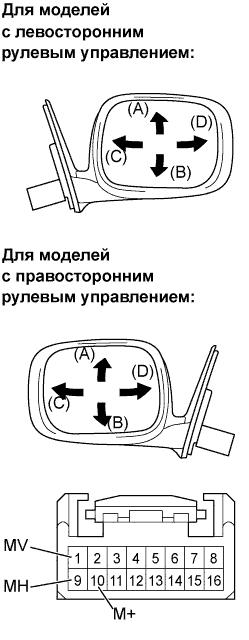

4.ПРОВЕРЬТЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (ЭЛЕКТРОДВИГАТЕЛЬ РЕГУЛИРОВКИ "ВЛЕВО/ВПРАВО" И ЭЛЕКТРОДВИГАТЕЛЬ РЕГУЛИРОВКИ "ВВЕРХ/ВНИЗ")
Lexus GS450h GWS191.Зеркала.Система Зеркал С Электроприводом.Система Зеркал С Электроприводом Положение Зеркала С Электроприводом Со Стороны Переднего Пассажира Не Регулируется С Помощью Переключателя Электропривода Зеркала

  1. Снимите зеркало со стороны пассажира.

  1. Подайте напряжение аккумуляторной батареи и проверьте зеркало с электроприводом.

    OK:
    Условия измерений
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт 1 (MV)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)
    		Поворачивается вверх (A)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (MV)
    Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+)
    		Поворачивается вниз (B)
    Положительный (+) вывод аккумуляторной батареи → контакт 9 (MH)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)
    		Поворачивается влево (C)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MH)
    Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+)
    		Поворачивается вправо (D)


NG
ЗАМЕНИТЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (со стороны пассажира) (Нажмите здесь)
OK

ЗАМЕНИТЕ ЭБУ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (со стороны пассажира)

5.ПОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (FR DOOR RH, FR DOOR LH)

  1. Для моделей с левосторонним рулевым управлением:
    Извлеките предохранитель FR DOOR RH из правого главного ЭБУ кузова.

  1. Для моделей с правосторонним рулевым управлением:
    Извлеките предохранитель FR DOOR LH из левого главного ЭБУ кузова.

  1. Измерьте сопротивление плавкого предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK

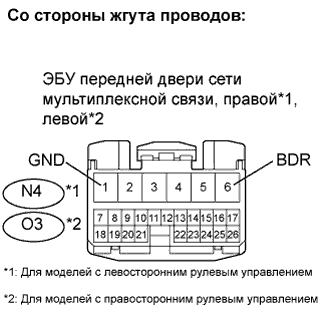

6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Зеркала.Система Зеркал С Электроприводом.Система Зеркал С Электроприводом Положение Зеркала С Электроприводом Со Стороны Переднего Пассажира Не Регулируется С Помощью Переключателя Электропривода Зеркала

  1. Отсоедините разъем N4*1 или O3*2 ЭБУ.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    УКАЗАНИЕ:
    *1: Для моделей с левосторонним рулевым управлением
    *2: Для моделей с правосторонним рулевым управлением

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N4-1 (GND) - масса
    		Менее 1 Ом
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    O3-1 (GND) - масса
    		Менее 1 Ом

    Номинальное напряжение:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N4-6 (BDR) - масса
    		10–14 В
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    O3-6 (BDR) - масса
    		10–14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (со стороны пассажира)
