СИСТЕМА ЗЕРКАЛ С ЭЛЕКТРОПРИВОДОМ - Положение зеркала с электроприводом со стороны водителя не регулируется с помощью переключателя электропривода зеркала


ОПИСАНИЕ СИСТЕМЫ

Данная цепь определяет состояние переключателя электропривода зеркала.
Интегрированная панель управления передает информацию о состоянии переключателя зеркала (входные сигналы переключателя) по линии шины BEAN (мультиплексной системе передачи данных). Затем входные сигналы переключателя передаются в ЭБУ передней двери сети мультиплексной связи (со стороны водителя). ЭБУ передней двери сети мультиплексной связи (со стороны водителя) управляет перемещением зеркала.

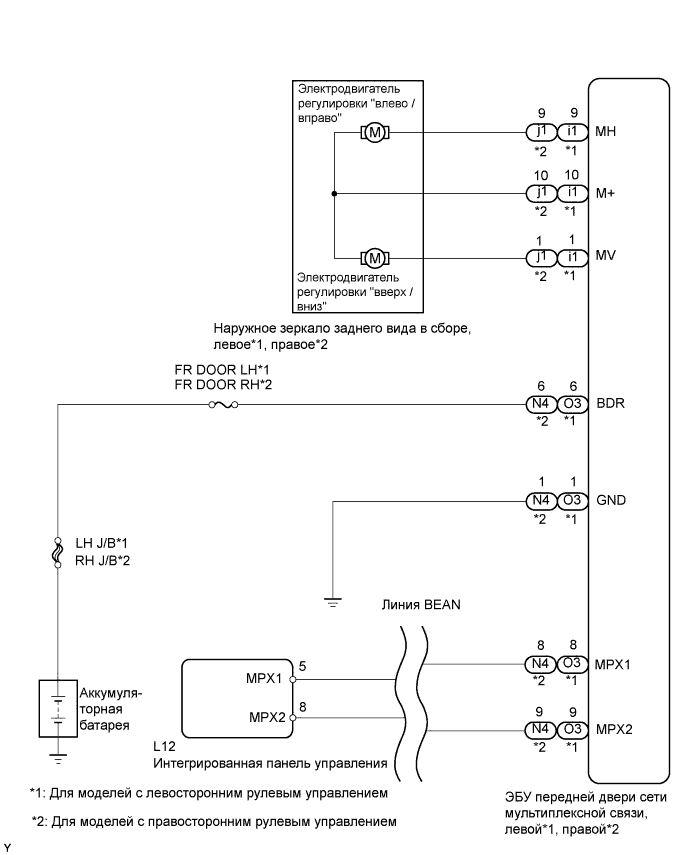

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Зеркала.Система Зеркал С Электроприводом.Система Зеркал С Электроприводом Положение Зеркала С Электроприводом Со Стороны Водителя Не Регулируется С Помощью Переключателя Электропривода Зеркала


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ФУНКЦИЮ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ ЗЕРКАЛА

  1. Используя переключатель наружного зеркала, проверьте, регулируется ли положение зеркала с электроприводом со стороны водителя. Используя переключатель отвода, проверьте, отводится ли и возвращается ли зеркало с электроприводом со стороны водителя.

    Результат:
    Результат
    		Следующий шаг
    Зеркало с электроприводом со стороны водителя не регулируется
    		А
    Зеркало с электроприводом со стороны водителя не отводится/возвращается
    		B
    Зеркало с электроприводом со стороны водителя не регулируется и не отводится/возвращается
    		C


B
Перейдите к ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

C
Перейдите к шагу 5
А


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ЗЕРКАЛ И ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ЗЕРКАЛА)

  1. Проверьте в режиме Data List работу главного переключателя зеркал и переключателя электропривода зеркала.

    Интегрированная панель управления (для моделей с левосторонним рулевым управлением):
    Параметр
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    Mirror Selection SW (L)
    		Сигнал главного переключателя зеркал для левого зеркала / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель в положении L
    OFF (ВЫКЛ): переключатель в положении OFF (ВЫКЛ) или R
    		-
    Mirror Position SW (R)
    		Сигнал переключателя электропривода зеркала (вправо) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель RIGHT (ВПРАВО) в положении ON (ВКЛ)
    OFF (ВЫКЛ): любой переключатель, кроме RIGHT (ВПРАВО), в положении ON (ВКЛ), или все переключатели в положении OFF (ВЫКЛ)
    		-
    Mirror Position SW (L)
    		Сигнал переключателя электропривода зеркала (влево) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель LEFT (ВЛЕВО) в положении ON (ВКЛ)
    OFF (ВЫКЛ): любой переключатель, кроме LEFT (ВЛЕВО), в положении ON (ВКЛ), или все переключатели в положении OFF (ВЫКЛ)
    		-
    Mirror Position SW (Up)
    		Сигнал переключателя электропривода зеркала (вверх) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель UP (ВВЕРХ) в положении ON (ВКЛ)
    OFF (ВЫКЛ): любой переключатель, кроме UP (ВВЕРХ), в положении ON (ВКЛ), или все переключатели в положении OFF (ВЫКЛ)
    		-
    Mirror Position SW (Dwn)
    		Сигнал переключателя электропривода зеркала (DOWN (ВНИЗ)) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель DOWN (ВНИЗ) в положении ON (ВКЛ)
    OFF (ВЫКЛ): любой переключатель, кроме DOWN (ВНИЗ), в положении ON (ВКЛ), или все переключатели в положении OFF (ВЫКЛ)
    		-

    Интегрированная панель управления (для моделей с правосторонним рулевым управлением):
    Параметр
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    Mirror Selection SW (R)
    		Сигнал главного переключателя зеркал для правого зеркала / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель в положении R
    OFF (ВЫКЛ): переключатель в положении OFF (ВЫКЛ) или L
    		-
    Mirror Position SW (R)
    		Сигнал переключателя электропривода зеркала (вправо) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель RIGHT (ВПРАВО) в положении ON (ВКЛ)
    OFF (ВЫКЛ): любой переключатель, кроме RIGHT (ВПРАВО), в положении ON (ВКЛ), или все переключатели в положении OFF (ВЫКЛ)
    		-
    Mirror Position SW (L)
    		Сигнал переключателя электропривода зеркала (влево) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель LEFT (ВЛЕВО) в положении ON (ВКЛ)
    OFF (ВЫКЛ): любой переключатель, кроме LEFT (ВЛЕВО), в положении ON (ВКЛ), или все переключатели в положении OFF (ВЫКЛ)
    		-
    Mirror Position SW (Up)
    		Сигнал переключателя электропривода зеркала (вверх) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель UP (ВВЕРХ) в положении ON (ВКЛ)
    OFF (ВЫКЛ): любой переключатель, кроме UP (ВВЕРХ), в положении ON (ВКЛ), или все переключатели в положении OFF (ВЫКЛ)
    		-
    Mirror Position SW (Dwn)
    		Сигнал переключателя электропривода зеркала (DOWN (ВНИЗ)) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель DOWN (ВНИЗ) в положении ON (ВКЛ)
    OFF (ВЫКЛ): любой переключатель, кроме DOWN (ВНИЗ), в положении ON (ВКЛ), или все переключатели в положении OFF (ВЫКЛ)
    		-
    OK:
    Каждый параметр на экране портативного диагностического прибора изменяется между ON (ВКЛ) и OFF(ВЫКЛ) в соответствии с данными таблицы.


NG
ЗАМЕНИТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ (Нажмите здесь)
OK


3.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ФУНКЦИЯ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ ЗЕРКАЛА)

  1. Выберите режим ACTIVE TEST, с помощью портативного диагностического прибора подайте команду управления, после чего проверьте функцию управления электроприводом зеркала.

    ЭБУ передней двери сети мультиплексной связи (со стороны водителя)
    Параметр
    		Описание проверки
    		Замечание по диагностике
    Mirror Up / Down
    		Управление вертикальным перемещением зеркала (UP/DOWN – ВВЕРХ/ВНИЗ)
    		-
    Mirror Right / Left
    		Управление горизонтальным перемещением зеркала (RIGHT/LEFT – ВПРАВО/ВЛЕВО)
    		-

    Результат:
    Результат
    		Следующий шаг
    Наружное зеркало заднего вида со стороны водителя не работает должным образом
    		А
    Наружное зеркало заднего вида со стороны водителя работает должным образом
    		B


B
ЗАМЕНИТЕ ЭБУ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (со стороны водителя)
А


4.ПРОВЕРЬТЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (ЭЛЕКТРОДВИГАТЕЛЬ РЕГУЛИРОВКИ "ВЛЕВО/ВПРАВО" И ЭЛЕКТРОДВИГАТЕЛЬ РЕГУЛИРОВКИ "ВВЕРХ/ВНИЗ")
Lexus GS450h GWS191.Зеркала.Система Зеркал С Электроприводом.Система Зеркал С Электроприводом Положение Зеркала С Электроприводом Со Стороны Водителя Не Регулируется С Помощью Переключателя Электропривода Зеркала

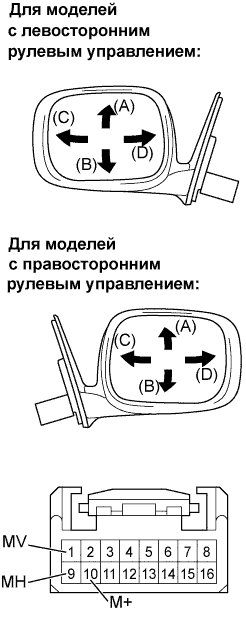

  1. Снимите зеркало со стороны водителя.

  1. Подайте напряжение аккумуляторной батареи и проверьте зеркало с электроприводом.

    OK:
    Условия измерений
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт 1 (MV)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)
    		Поворачивается вверх (A)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (MV)
    Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+)
    		Поворачивается вниз (B)
    Положительный (+) вывод аккумуляторной батареи → контакт 9 (MH)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)
    		Поворачивается влево (C)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MH)
    Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+)
    		Поворачивается вправо (D)


NG
ЗАМЕНИТЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (со стороны водителя) (Нажмите здесь)
OK

ЗАМЕНИТЕ ЭБУ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (со стороны водителя)

5.ПОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (FR DOOR LH, FR DOOR RH)

  1. Для моделей с левосторонним рулевым управлением:
    Извлеките предохранитель FR DOOR LH из левого главного ЭБУ кузова.

  1. Для моделей с правосторонним рулевым управлением:
    Извлеките предохранитель FR DOOR RH из правого главного ЭБУ кузова.

  1. Измерьте сопротивление плавкого предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Зеркала.Система Зеркал С Электроприводом.Система Зеркал С Электроприводом Положение Зеркала С Электроприводом Со Стороны Водителя Не Регулируется С Помощью Переключателя Электропривода Зеркала

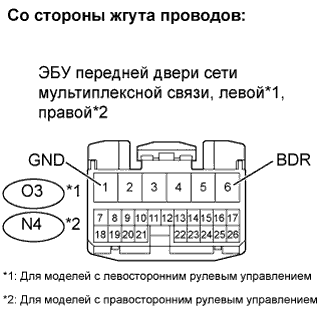

  1. Отсоедините разъемы O3*1 или N4*2 ЭБУ.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    УКАЗАНИЕ:
    *1: Для моделей с левосторонним рулевым управлением
    *2: Для моделей с правосторонним рулевым управлением

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    O3-1 (GND) - масса
    		Менее 1 Ом
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N4-1 (GND) - масса
    		Менее 1 Ом

    Номинальное напряжение:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    O3-6 (BDR) - масса
    		10–14 В
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N4-6 (BDR) - масса
    		10–14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (со стороны водителя)
