Система Зеркал С Электроприводом Обогреватель Зеркала Не Включается С Помощью Выключателя Обогревателя Заднего Стекла

ОПИСАНИЕ СИСТЕМЫ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ СИСТЕМУ ОБОГРЕВАТЕЛЯ СТЕКЛА

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ФУНКЦИЯ ОБОГРЕВАТЕЛЯ ЗЕРКАЛА)

ПРОВЕРЬТЕ ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (ОБОГРЕВАТЕЛЬ ЗЕРКАЛА)

ПРОВЕРЬТЕ ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (ОБОГРЕВАТЕЛЬ ЗЕРКАЛА)

ПРОВЕРЬТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

ПРОВЕРЬТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

ОПИСАНИЕ СИСТЕМЫ

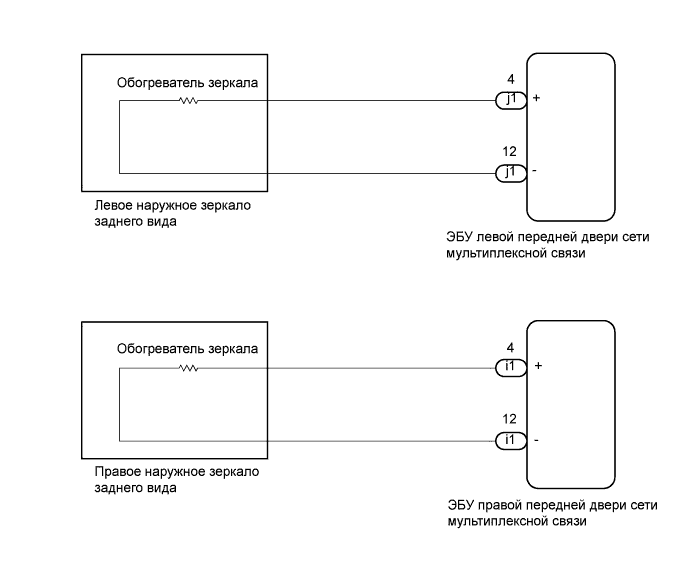

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Убедитесь, что система обогревателя стекла работает нормально (см. стр.Нажмите здесь).


   OK:

   Система обогревателя стекла работает нормально.


1. Выберите режим Active Test, с помощью портативного диагностического прибора подайте команду управления, после чего проверьте работу обогревателя зеркала.



   ЭБУ передней двери сети мультиплексной связи:

   Параметр	Описание проверки	Замечание по диагностике
   Mirror Heater	Управление обогревателем зеркала (ON/OFF – ВКЛ/ВЫКЛ)	-




   Результат (ЭБУ левой передней двери сети мультиплексной связи):

   Результат	Следующий шаг
   Левое наружное зеркало заднего вида не работает должным образом	А
   Левое наружное зеркало заднего вида работает должным образом	B




   Результат (ЭБУ правой передней двери сети мультиплексной связи):

   Результат	Следующий шаг
   Правое наружное зеркало заднего вида не работает должным образом	C
   Правое наружное зеркало заднего вида работает должным образом	D

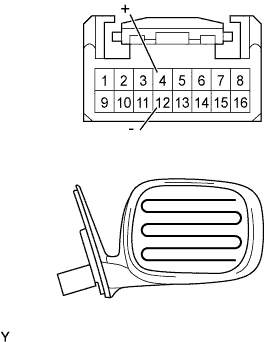

1. Снимите левое зеркало.


2. Проверьте работу обогревателя зеркала.


   1. Измерьте сопротивление между контактами 4 и 12 разъема.


      Номинальное сопротивление:

      3,6–4,8 Ом при 25°C (75°F)


   2. Подайте напряжение аккумуляторной батареи и проверьте работу обогревателя зеркала.


      OK:

      Условия измерений	Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 4 (+) Отрицательный (-) вывод аккумуляторной батареи → контакт 12 (-)	Зеркало нагревается

      УКАЗАНИЕ:

      Для нагрева зеркала потребуется некоторое (незначительное) время.

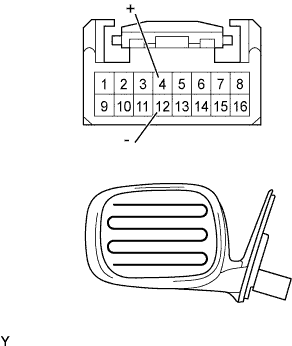

1. Снимите правое зеркало.


2. Проверьте работу обогревателя зеркала.


   1. Измерьте сопротивление между контактами 4 и 12 разъема.


      Номинальное сопротивление:

      3,6–4,8 Ом при 25°C (75°F)


   2. Подайте напряжение аккумуляторной батареи и проверьте работу обогревателя зеркала.


      OK:

      Условия измерений	Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 4 (+) Отрицательный (-) вывод аккумуляторной батареи → контакт 12 (-)	Зеркало нагревается

      УКАЗАНИЕ:

      Для нагрева зеркала потребуется некоторое (незначительное) время.

1. Временно замените ЭБУ левой передней двери сети мультиплексной связи новым или исправным блоком.


2. Убедитесь, что обогреватель зеркала работает нормально.


   OK:

   Обогреватель зеркала работает нормально.


1. Временно замените ЭБУ правой передней двери сети мультиплексной связи новым или исправным блоком.


2. Убедитесь, что обогреватель зеркала работает нормально.


   OK:

   Обогреватель зеркала работает нормально.
