Задний Верхний Рычаг Управления № 1 Снятие

Подвеска И Оси. Lexus GS450h GWS191
Подвеска. Lexus GS450h GWS191

  1. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

  2. СНИМИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ ДИФФЕРЕНЦИАЛА № 2

  3. ОТСОЕДИНИТЕ ЗАДНИЙ АМОРТИЗАТОР С ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНОЙ

  4. СНИМИТЕ ЗАДНИЙ ВЕРХНИЙ РЫЧАГ УПРАВЛЕНИЯ № 1

Задний Верхний Рычаг Управления № 1 -- Снятие



1. СНИМИТЕ ЗАДНЕЕ КОЛЕСО


2. СНИМИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ ДИФФЕРЕНЦИАЛА № 2


Lexus GS450h GWS191

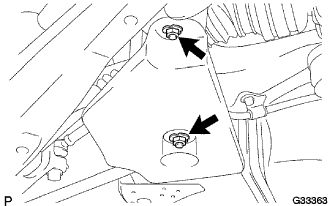

  1. Отверните 2 гайки и снимите защитный элемент опоры.



3. ОТСОЕДИНИТЕ ЗАДНИЙ АМОРТИЗАТОР С ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНОЙ


Lexus GS450h GWS191

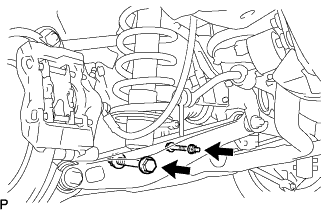

  1. Выверните болт, снимите гайку и отсоедините стойку заднего стабилизатора и кронштейн датчика ограничительного клапана давления от рычага задней подвески № 2.

  1. Выверните болт, снимите гайку и отсоедините задний амортизатор с цилиндрической винтовой пружиной от рычага задней подвески № 2.



4. СНИМИТЕ ЗАДНИЙ ВЕРХНИЙ РЫЧАГ УПРАВЛЕНИЯ № 1


Lexus GS450h GWS191

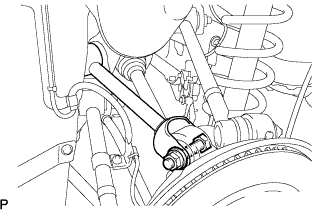

  1. Выверните болты и снимите гайки, шайбы и рычаг управления с кулака задней подвески.

    ПРИМЕЧАНИЕ:
    Толкните кулак подвески вниз.


    Lexus GS450h GWS191

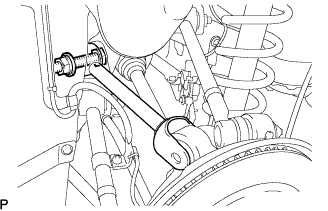

  1. Выверните болты и снимите гайки, шайбы и рычаг управления с элемента задней подвески.
