ТОРМОЗНАЯ СИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ - Контрольная лампа управления тормозами остается включенной


ОПИСАНИЕ

Когда ЭБУ сохраняет DTC, на щитке приборов загорается контрольная лампа системы управления тормозами.
ЭБУ системы противоскольжения посредством шины CAN и мультиплексной системы передачи данных соединен с щитком приборов.

СХЕМА СОЕДИНЕНИЙ

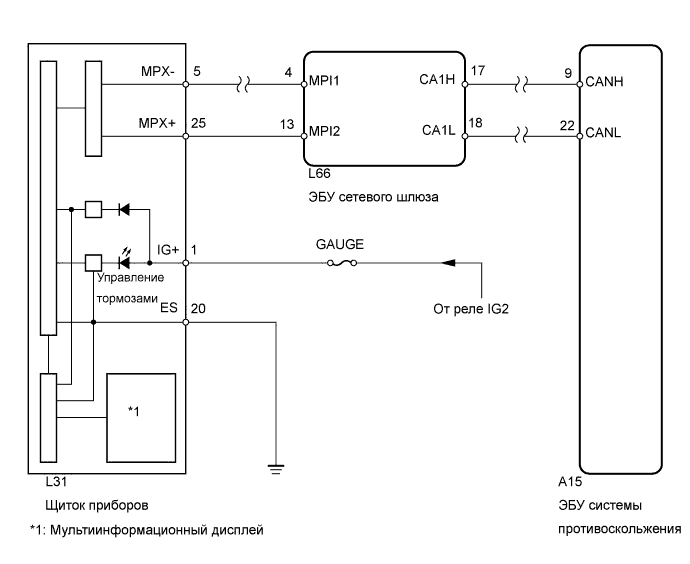

Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Тормозная Система С Электронным Управлением Контрольная Лампа Управления Тормозами Остается Включенной


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
После замены ЭБУ системы противоскольжения выполните инициализацию электронной системы электромагнитного клапана с линейной характеристикой и калибровку (см. стр. Нажмите здесь).
1.ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

  1. Проверьте, не выводятся ли коды DTC мультиплексной шины CAN (см. стр. Нажмите здесь).

    Результат
    Режим
    		Следующий шаг
    DTC не выводится
    		А
    DTC выводится
    		B


B
ОТРЕМОНТИРУЙТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN (Нажмите здесь)
А


2.ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНУЮ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ

  1. Проверьте, не выводятся ли DTC, относящиеся к мультиплексной системе передачи данных (см. стр. Нажмите здесь).

    Результат
    Режим
    		Следующий шаг
    DTC не выводится
    		А
    DTC выводится
    		B


B
ОТРЕМОНТИРУЙТЕ МУЛЬТИПЛЕКСНУЮ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ (Нажмите здесь)
А


3.ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

  1. Проверьте подключение разъема ЭБУ системы противоскольжения.

    OK:
    Разъем подсоединен надежно.


NG
ПРАВИЛЬНО ПОДСОЕДИНИТЕ РАЗЪЕМ К ЭБУ (Нажмите здесь)
OK


4.ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ

  1. Проверьте напряжение аккумуляторной батареи.

    Номинальное напряжение:
    10–14 В


NG
ПРОВЕРЬТЕ СИСТЕМУ ЗАРЯДКИ (Нажмите здесь)
OK


5.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

  1. Проверьте щиток приборов (см. стр. Нажмите здесь).

    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ, перед заменой детали вернитесь к таблице и перейдите к следующему шагу (см. стр. Нажмите здесь).


NG
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (Нажмите здесь)
OK

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (Нажмите здесь)
