ТОРМОЗНАЯ СИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ - Контрольная лампа ABS остается включенной |
ОПИСАНИЕ
ЭБУ системы противоскольжения посредством шины CAN и мультиплексной системы передачи данных соединен с щитком приборов.Контрольная лампа ABS включается при регистрации любого из описанных ниже событий:- Если разъемы ЭБУ системы противоскольжения отсоединены от ЭБУ системы противоскольжения.
- Если во внутренней цепи ЭБУ системы противоскольжения имеется неисправность.
- Если существует обрыв в жгуте проводов между щитком приборов и ЭБУ системы противоскольжения.
- УКАЗАНИЕ:
- В некоторых случаях портативный диагностический прибор не может использоваться при неисправном ЭБУ системы противоскольжения.

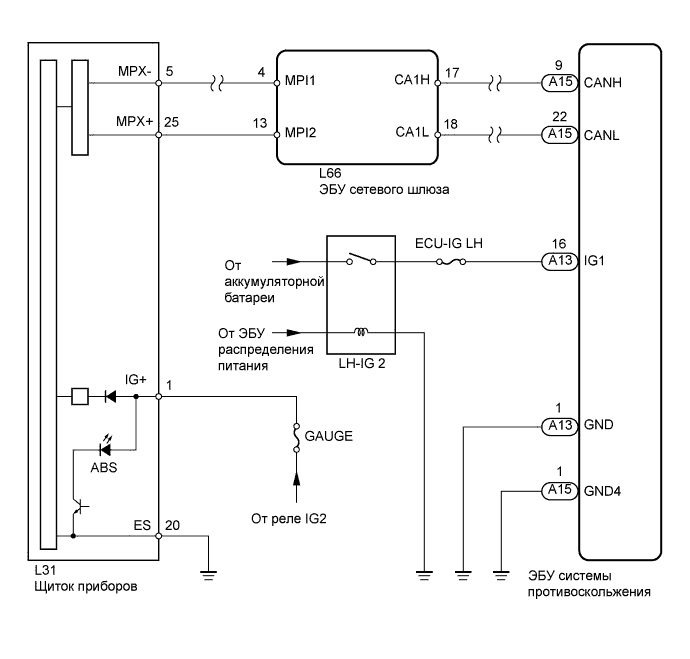

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- После замены ЭБУ системы противоскольжения выполните инициализацию электронной системы электромагнитного клапана с линейной характеристикой и калибровку (см. стр. Нажмите здесь).
1.ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN |
Проверьте, не выводятся ли коды DTC мультиплексной шины CAN (см. стр. Нажмите здесь).
РезультатРежим
| Следующий шаг
|
DTC не выводится
| А
|
DTC выводится
| B
|
2.ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНУЮ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ |
Проверьте, не выводятся ли DTC, относящиеся к мультиплексной системе передачи данных (см. стр. Нажмите здесь).
РезультатРежим
| Следующий шаг
|
DTC не выводится
| А
|
DTC выводится
| B
|
| ОТРЕМОНТИРУЙТЕ МУЛЬТИПЛЕКСНУЮ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ (Нажмите здесь) |
|
|
3.ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
Проверьте подключение разъема ЭБУ системы противоскольжения.
- OK:
- Разъем подсоединен надежно.
4.ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ |
Проверьте напряжение аккумуляторной батареи.
- Номинальное напряжение:
- 10–14 В
5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА) |
Отсоедините разъемы A13 и A15 ЭБУ.
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A13-16 (IG1) - масса
| Зажигание включено (IG)
| 10–14 В
|
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
A13-1 (GND) - масса
| Менее 1 Ом
|
A15-1 (GND4) - масса
| Менее 1 Ом
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
6.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ |
Проверьте щиток приборов (см. стр. Нажмите здесь).
- УКАЗАНИЕ:
- Если поиск неисправностей выполнялся в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ, перед заменой детали вернитесь к таблице и перейдите к следующему шагу (см. стр. Нажмите здесь).
