Система Предупреждения О Непристегнутом Ремне Безопасности Контрольная Лампа Предупреждения О Непристегнутом Ремне Безопасности Переднего Пассажира Не Работает

ОПИСАНИЕ

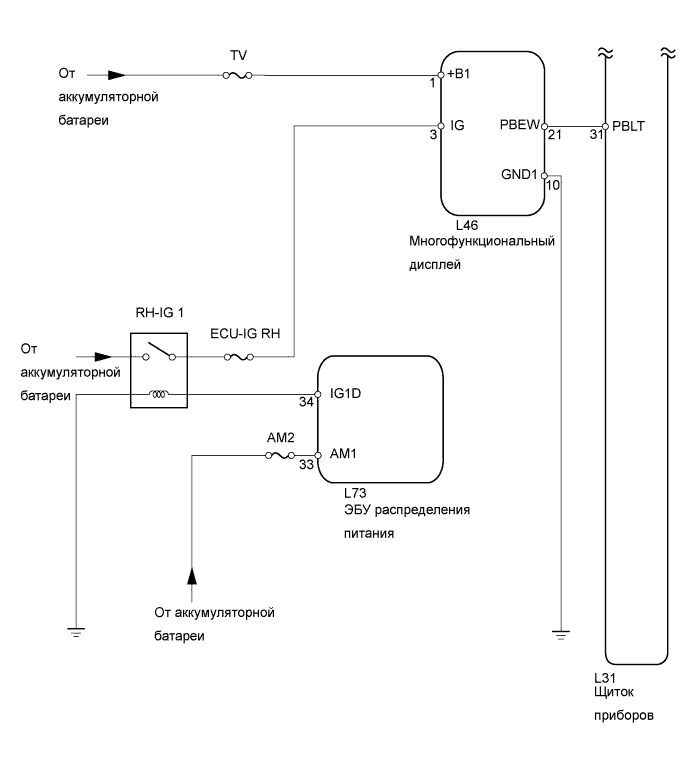

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ДОПОЛНИТЕЛЬНУЮ СИСТЕМУ (ПАССИВНОЙ) БЕЗОПАСНОСТИ

ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (КОНТРОЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ СО СТОРОНЫ ПАССАЖИРА)

ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ

ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ECU-IG RH, AM2, TV)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ (КОНТРОЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ СО СТОРОНЫ ПАССАЖИРА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЩИТОК ПРИБОРОВ – МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ)

ОПИСАНИЕ

1. Когда зажигание включено (IG), и сиденье пассажира занято, центральный блок управления системы SRS передает состояние замка ремня безопасности переднего сиденья (со стороны пассажира) в щиток приборов по шине BEAN. Если ремень безопасности не пристегнут, щиток приборов инициирует мигание контрольной лампы предупреждения о непристегнутом ремне безопасности пассажира на многофункциональном дисплее. После пристегивания ремня безопасности щиток приборов выключает контрольную лампу предупреждения о непристегнутом ремне безопасности пассажира.

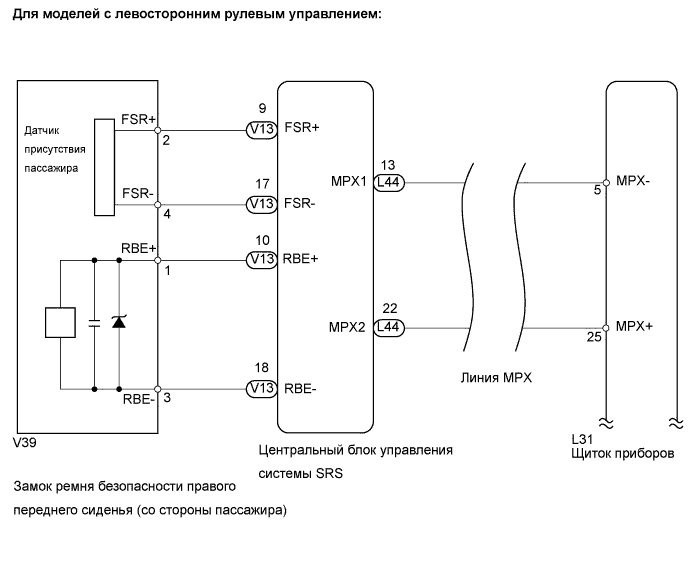

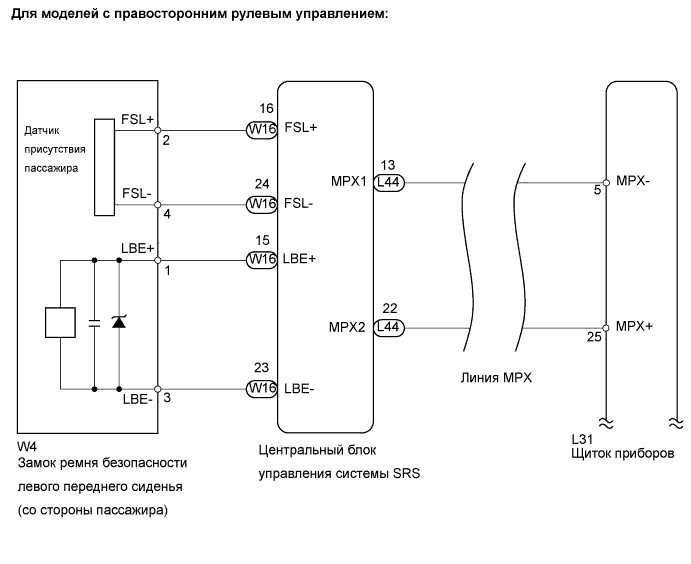

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Проверьте, выводятся ли коды DTC дополнительной системы (пассивной) безопасности (SRS)


   Результат

   Результат	Следующий шаг
   Коды DTC SRS не выводятся	А
   Коды DTC SRS выводятся	B

1. Выберите режим ACTIVE TEST, с помощью портативного диагностического прибора подайте команду управления, после чего проверьте, работает ли контрольная лампа предупреждения о непристегнутом ремне безопасности.



   Щиток приборов

   Параметр	Описание проверки	Замечание по диагностике
   Indicat. Lamp D-seat Belt	Контрольная лампа предупреждения о непристегнутом ремне безопасности со стороны пассажира / OFF (ВЫКЛ) или ON (ВКЛ)	Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу

   OK:

   Контрольная лампа предупреждения о непристегнутом ремне безопасности пассажира работает нормально.


1. Убедитесь, что весь щиток приборов работает нормально.


   OK:

   Весь щиток приборов работает нормально.


1. Извлеките предохранители ECU-IG RH и AM2 из правого главного ЭБУ кузова.


2. Извлеките предохранитель TV из левого главного ЭБУ кузова.


3. Измерьте сопротивление предохранителей.


   Номинальное сопротивление:

   Менее 1 Ом

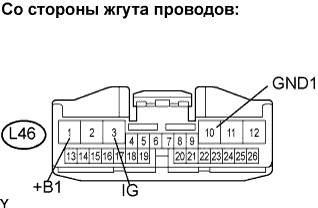

1. Отсоедините разъем L46 многофункционального дисплея.


2. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.



   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Состояние выключателя	Заданные условия
   L46-3 (IG) - масса	Зажигание включено (IG)	10–14 В
   L46-1 (+B1) - масса	Всегда	10–14 В

   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   L46-10 (GND1) - масса	Менее 1 Ом

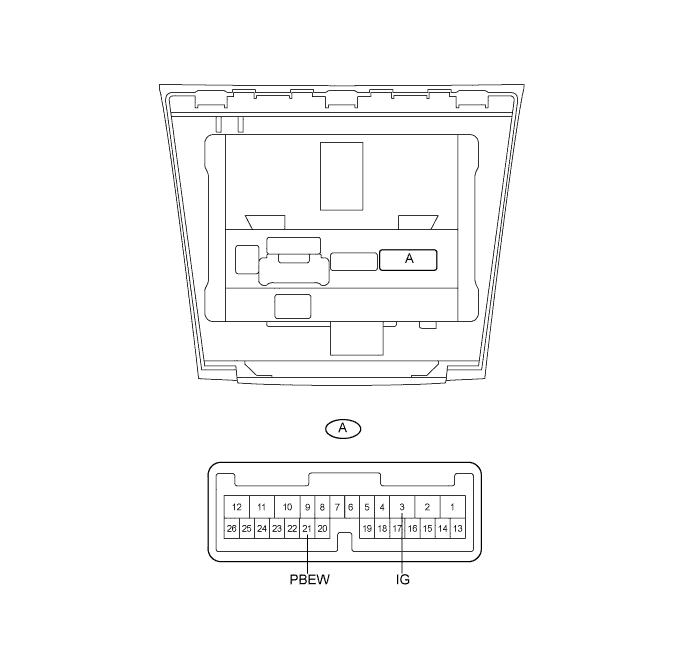

1. Снимите многофункциональный дисплей.


2. Подайте напряжение аккумуляторной батареи на панель и удостоверьтесь, что лампа светится.


   OK

   Соединение для измерения	Заданные условия
   Положительный (+) вывод аккумуляторной батареи → A-3 (IG) Отрицательный (-) вывод аккумуляторной батареи → A-21 (PBEW)	Контрольная лампа предупреждения о непристегнутом ремне безопасности пассажира светится

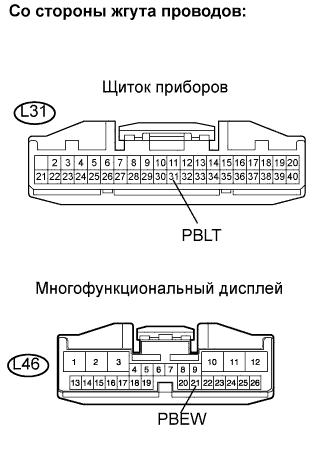

1. Отсоедините разъем L31 щитка приборов.


2. Отсоедините разъем L46 многофункционального дисплея.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   L31-31 (PBLT) - L46-21 (PBEW)	Менее 1 Ом
   L31-31 (PBLT) - масса	10 кОм или более
