Dtc B1815/54 Короткое Замыкание В Цепи Пиропатрона 2-Ой Ступени Со Стороны Переднего Пассажира

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ПЕРЕДНЮЮ ПОДУШКУ БЕЗОПАСНОСТИ ПАССАЖИРА (ПИРОПАТРОН 2-ОЙ СТУПЕНИ СО СТОРОНЫ ПЕРЕДНЕГО ПАССАЖИРА)

ПРОВЕРЬТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ЦЕПЬ ПИРОПАТРОНА 2-ОЙ СТУПЕНИ СО СТОРОНЫ ПЕРЕДНЕГО ПАССАЖИРА

ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:

1. Переключите портативный диагностический прибор в режим активной диагностики (режим проверки сигналов) (см. стр. Нажмите здесь).

2. Выбрав режим активной диагностики (режим проверки сигналов), выполните проверку с имитацией условий возникновения неисправности, покачав каждый разъем системы SRS или совершив поездку по дорогам с различным покрытием (см. стр. Нажмите здесь).

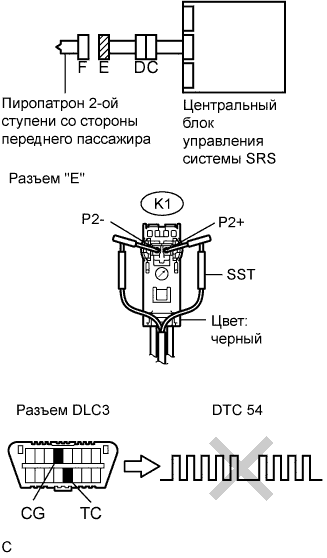

1. Выключите зажигание.


2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


3. Отсоедините разъемы от передней подушки безопасности пассажира.


4. Подсоедините белую сторону провода SST (сопротивление 2,1 Ом) к разъему "Е" (черный разъем).


   ПРЕДОСТЕРЕЖЕНИЕ:

   Никогда не подключайте для измерения диагностический прибор к передней подушке безопасности пассажира (пиропатрону 2-ой ступени со стороны переднего пассажира), так как это может привести к серьезной травме вследствие срабатывания подушки безопасности.

   ПРИМЕЧАНИЕ:

   1. При подсоединении не следует вставлять SST в контакты разъема с усилием.

   2. SST необходимо вставлять в контакты разъема прямо.


Специальный инструмент (SST):

09843-18060

5. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


6. Включите зажигание (IG) и подождите не менее 60 секунд.


7. Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).


8. Выключите зажигание.


9. Включите зажигание (IG) и подождите не менее 60 секунд.


10. Проверьте коды DTC (см. стр. Нажмите здесь).


    OK:

    DTC B1815, B1816, B1817, B1818 или 54 не выводятся.


    УКАЗАНИЕ:

    В этот раз могут выводиться другие коды, кроме DTC B1815, B1816, B1817, B1818 или 54, которые не связаны с данной проверкой.

1. Выключите зажигание.


2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


3. Отсоедините SST от разъема "E".


4. Убедитесь, что разъемы жгута проводов панели приборов (со стороны передней подушки безопасности пассажира) не повреждены.


   OK:

   Кнопка блокировки не освобождена, а защелка замка не деформирована и не повреждена.

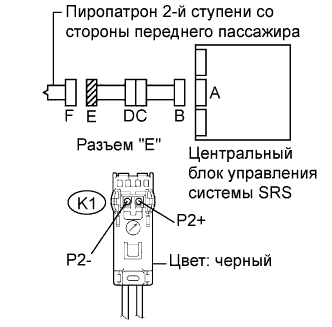

1. Отсоедините разъемы от центрального блока управления системы SRS.


2. Проверьте, нет ли в цепи короткого замыкания на B+.


   1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


   2. Включите зажигание (IG).


   3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


      Номинальное напряжение:

      Контакты для подключения диагностического прибора	Режим	Заданные условия
      K1-2 (P2+) - масса	Зажигание включено (IG)	Менее 1 В
      K1-1 (P2-) - масса	Зажигание включено (IG)	Менее 1 В

3. Проверьте, нет ли обрыва в цепи.


   1. Выключите зажигание.


   2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      K1-2 (P2+) - K1-1 (P2-)	Менее 1 Ом

4. Проверьте, нет ли в цепи короткого замыкания на массу.


   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      K1-2 (P2+) - масса	1 МОм или более
      K1-1 (P2-) - масса	1 МОм или более

5. Проверьте, нет ли в цепи короткого замыкания.

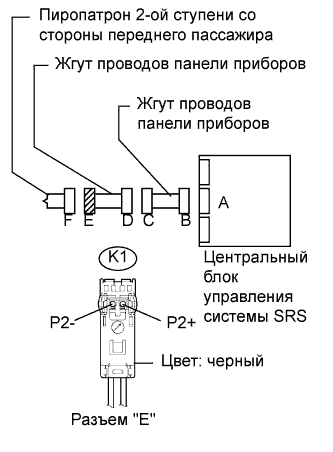

   1. Разомкните механизм предотвращения срабатывания, встроенный в разъем "B" (см. стр. Нажмите здесь).


   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      K1-2 (P2+) - K1-1 (P2-)	1 МОм или более

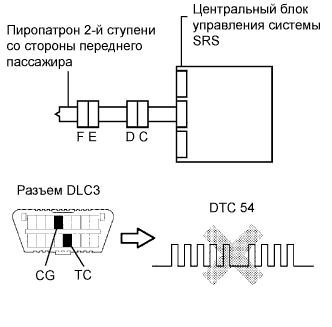

1. Подсоедините разъемы к передней подушке безопасности пассажира и центральному блоку управления системы SRS.


2. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


3. Включите зажигание (IG) и подождите не менее 60 секунд.


4. Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).


5. Выключите зажигание.


6. Включите зажигание (IG) и подождите не менее 60 секунд.


7. Проверьте коды DTC (см. стр. Нажмите здесь).


   OK:

   DTC B1815, B1816, B1817, B1818 или 54 не выводятся.


   УКАЗАНИЕ:

   В этот раз могут выводиться другие коды, кроме DTC B1815, B1816, B1817, B1818 или 54, которые не связаны с данной проверкой.

1. Проверьте, нет ли в цепи короткого замыкания на B+.

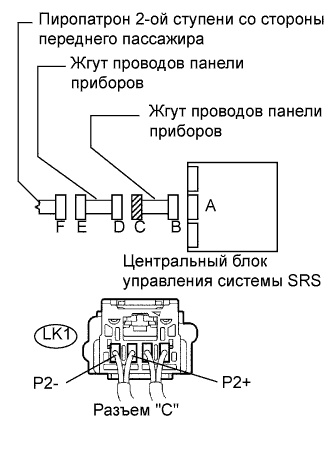

   1. Верните освобожденный механизм предотвращения срабатывания разъема "B" в исходное положение.


   2. Отсоедините разъем жгута проводов панели приборов от жгута проводов панели приборов.


   3. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


   4. Включите зажигание (IG).


   5. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


      Номинальное напряжение:

      Контакты для подключения диагностического прибора	Режим	Заданные условия
      LK1-3 (P2+) - масса	Зажигание включено (IG)	Менее 1 В
      LK1-4 (P2-) - масса	Зажигание включено (IG)	Менее 1 В

2. Проверьте, нет ли обрыва в цепи.


   1. Выключите зажигание.


   2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      LK1-3 (P2+) - LK1-4 (P2-)	Менее 1 Ом

3. Проверьте, нет ли в цепи короткого замыкания на массу.


   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      LK1-3 (P2+) - масса	1 МОм или более
      LK1-4 (P2-) - масса	1 МОм или более

4. Проверьте, нет ли в цепи короткого замыкания.


   1. Разомкните механизм предотвращения срабатывания, встроенный в разъем "B" (см. стр. Нажмите здесь).


   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      LK1-3 (P2+) - LK1-4 (P2-)	1 МОм или более

1. Проверьте, нет ли в цепи короткого замыкания на B+.


   1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.


   2. Включите зажигание (IG).


   3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


      Номинальное напряжение:

      Контакты для подключения диагностического прибора	Режим	Заданные условия
      K1-2 (P2+) - масса	Зажигание включено (IG)	Менее 1 В
      K1-1 (P2-) - масса	Зажигание включено (IG)	Менее 1 В

2. Проверьте, нет ли обрыва в цепи.


   1. Выключите зажигание.


   2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.


   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      K1-2 (P2+) - K1-1 (P2-)	Менее 1 Ом

3. Проверьте, нет ли в цепи короткого замыкания на массу.


   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      K1-2 (P2+) - масса	1 МОм или более
      K1-1 (P2-) - масса	1 МОм или более

4. Проверьте, нет ли в цепи короткого замыкания.


   1. Разомкните механизм предотвращения срабатывания, встроенный в разъем "D" (см. стр. Нажмите здесь).


   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Заданные условия
      K1-2 (P2+) - K1-1 (P2-)	1 МОм или более
