Dtc B2286 Сбой Работоспособного Сигнала

Двигатель. Lexus GS450h GWS191
Система Запуска 2Gr-Fse. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СОСТОЯНИЕ READY (ГОТОВНОСТЬ))

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ – ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ (СИГНАЛ READY (ГОТОВНОСТЬ))

DTC B2286 Сбой работоспособного сигнала


ОПИСАНИЕ

ЭБУ распределения питания и ЭБУ гибридной системы соединены кабелем и шиной BEAN. Данный код DTC выводится, если не согласована информация, передаваемая по кабелю и по шине BEAN.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2286
Не согласована информация, передаваемая по кабелю и по шине BEAN между ЭБУ распределения питания и ЭБУ гибридной системы.
  1. ЭБУ распределения питания
  1. Система управления гибридной системой
  1. Жгут проводов

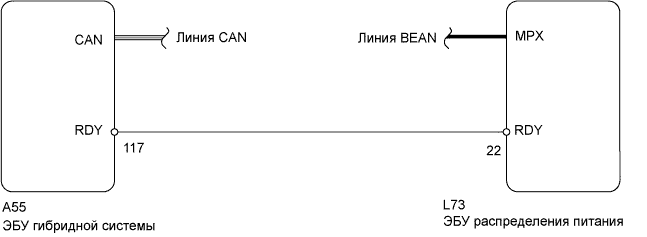

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2286 Сбой Работоспособного Сигнала


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СОСТОЯНИЕ READY (ГОТОВНОСТЬ))

  1. Проверьте в режиме Data List работу двигателя.

    ЭБУ распределения питания:

    Параметр / Устройство
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    Ready Sig
    		Состояние READY / ON (ВКЛ), OFF (ВЫКЛ) или UNKNOWN (не определено)
    		ON (ВКЛ): Зажигание включено (READY)
    OFF (ВЫКЛ): Зажигание включено (IG) / (READY OFF - готовность выкл)
    UNKNOWN: Зажигание выключено
    		-
    OK:
    На экране появляется сообщение ON (ВКЛ) (двигатель (гибридная система) работает).


OK
ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
NG


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ – ЭБУ ГИБРИДНОЙ СИСТЕМЫ)


    Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2286 Сбой Работоспособного Сигнала

  1. Отсоедините разъем L73 ЭБУ.

  1. Отсоедините разъем A55 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L73-22 (RDY) - A55-117 (RDY)
    		Менее 1 Ом
    L73-22 (RDY) или A55-117 (RDY) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

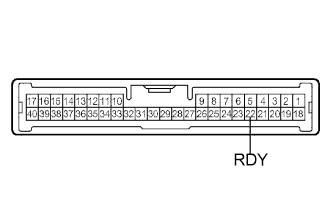

3.ПРОВЕРЬТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ (СИГНАЛ READY (ГОТОВНОСТЬ))


    Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2286 Сбой Работоспособного Сигнала

  1. Измерьте напряжение ЭБУ распределения питания.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    22 (RDY) - масса
    		Зажигание включено (IG) или (READY)
    		Формирование импульсов (см. стр. Нажмите здесь)


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ"
OK

ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
