DTC B2285 Неисправность в цепи сигнала положения блокировки рулевого управления

DTC B2288 Неисправность в цепи сигнала блокировки рулевого управления


ОПИСАНИЕ

ЭБУ распределения питания и ЭБУ блокировки рулевого управления соединены кабелем и шиной LIN. Данные коды DTC выводятся в следующих случаях: 1) не согласована информация, передаваемая по кабелю и по шине LIN; and 2) обнаружена неисправность в цепи между ЭБУ распределения питания и ЭБУ блокировки рулевого управления.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2285
Не согласована информация, передаваемая по кабелю и по шине LIN между ЭБУ распределения питания и ЭБУ блокировки рулевого управления.
  1. ЭБУ распределения питания
  1. Электрическая блокировка рулевого управления
  1. Жгут проводов
B2288
После переключения зажигания из выключенного во включенное (IG) состояние рулевое колесо не разблокируется в течение определенного периода времени (ЭБУ разблокирует рулевое колесо только при получении сигнала разблокировки по линии передачи данных LIN и по кабелю)
  1. ЭБУ распределения питания
  1. Электрическая блокировка рулевого управления
  1. Жгут проводов

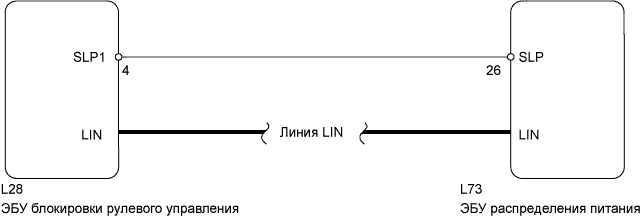

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2285 Неисправность В Цепи Сигнала Положения Блокировки Рулевого Управления


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ DTC

  1. Проверьте DTC.

    Результат:
    Результат
    		Следующий шаг
    DTC не выводятся.
    		А
    Выводится DTC B2287
    		B
    Выводится DTC B2785
    		C


B
ПЕРЕЙДИТЕ К КОДУ DTC B2287

C
ПЕРЕЙДИТЕ К КОДУ DTC B2785
А


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СОСТОЯНИЕ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ)

  1. Проверьте в режиме DATA LIST работу блокировки рулевого управления.

    ЭБУ распределения питания:

    Параметр / Устройство
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    Str Unlock SW
    		Состояние блокировки рулевого управления / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Рулевое управление разблокировано
    OFF (ВЫКЛ): Рулевое управление заблокировано
    		-
    OK:
    На экране прибора появляется сообщение ON (ВКЛ) (рулевое управление разблокировано).


OK
ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
NG


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ – ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ)


    Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2285 Неисправность В Цепи Сигнала Положения Блокировки Рулевого Управления

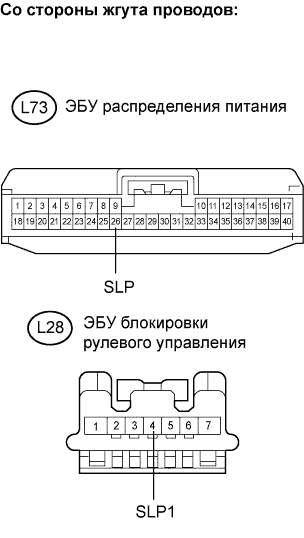

  1. Отсоедините разъем L73 ЭБУ.

  1. Отсоедините разъем L28 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L73-26 (SLP) - L28-4 (SLP1)
    		Менее 1 Ом
    L73-26 (SLP) или L28-4 (SLP1) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ЗАМЕНИТЕ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ

  1. Временно замените ЭБУ блокировки рулевого управления новым или исправным блоком.

  1. Убедитесь, что двигатель (гибридная система) запускается нормально.

    OK:
    Двигатель (гибридная система) запускается нормально.


NG
ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
OK

КОНЕЦ (НЕИСПРАВЕН ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ)
