СИСТЕМА ПЕРЕДНИХ СИДЕНИЙ С ЭЛЕКТРОПРИВОДОМ (с системой запоминания положений сидений) - Один или несколько электродвигателей привода сидений не работают


ОПИСАНИЕ

При управлении переключателем электропривода сиденья сигналы передаются в ЭБУ управления положением. Затем ЭБУ управления положением включает соответствующий электродвигатель привода сиденья. В данной системе с памятью не используется датчик положения сиденья. Положение сиденья определяется путем подсчета числа импульсов, сформированных во время вращения вала электродвигателя. При отсутствии импульсного сигнала на выходе электродвигатель останавливается. ЭБУ управления положением сконструирован таким образом, что неисправность запоминающего устройства сиденья не влияет на ручной режим управления сиденьем.

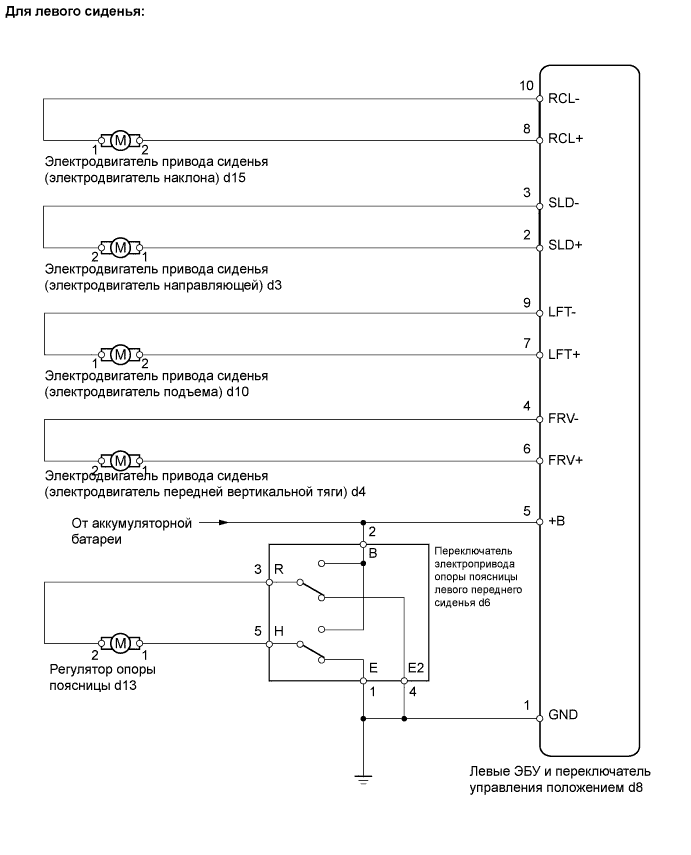

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений) Один Или Несколько Электродвигателей Привода Сидений Не Работают


Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений) Один Или Несколько Электродвигателей Привода Сидений Не Работают


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАБОТУ ЭЛЕКТРОПРИВОДА ПЕРЕДНИХ СИДЕНИЙ

  1. С помощью переключателей электропривода передних сидений удостоверьтесь, что все функции электропривода сидений работают нормально.

    Результат
    Результат
    		Следующий шаг
    Не работают все функции переключателя электропривода переднего сиденья, за исключением управления электроприводом опоры поясницы
    		А
    Не работает только переключатель электропривода опоры поясницы переднего сиденья
    		B


B
Перейдите к шагу 7
А


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПЕРЕДНЕГО СИДЕНЬЯ)

  1. Проверьте в режиме Data List работу переключателя электропривода переднего сиденья.

    ЭБУ и переключатель управления положением (со стороны водителя и переднего пассажира)
    Параметр
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    Reclining Rear
    		Сигнал переключателя наклона (откидывание назад) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель наклона в положении ON (ВКЛ) (откидывание назад)
    OFF (ВЫКЛ): переключатель наклона в положении OFF (ВЫКЛ) (откидывание назад)
    		-
    Reclining Front
    		Сигнал переключателя наклона (наклон вперед) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель наклона в положении ON (ВКЛ) (наклон вперед)
    OFF (ВЫКЛ): переключатель наклона в положении OFF (ВЫКЛ) (наклон вперед)
    		-
    Front Vertical Down
    		Сигнал переключателя вертикального перемещения передней части (опускание) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель вертикального перемещения передней части в положении ON (ВКЛ) (опускание)
    OFF (ВЫКЛ): переключатель вертикального перемещения передней части в положении OFF (ВЫКЛ) (опускание)
    		-
    Front Vertical Up
    		Сигнал переключателя вертикального перемещения передней части (подъем) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель вертикального перемещения передней части в положении ON (ВКЛ) (подъем)
    OFF (ВЫКЛ): переключатель вертикального перемещения передней части в положении OFF (ВЫКЛ) (подъем)
    		-
    Lifter Switch Down
    		Сигнал переключателя подъема (опускание) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель подъема в положении ON (ВКЛ) (опускание)
    OFF (ВЫКЛ): переключатель подъема в положении OFF (ВЫКЛ) (опускание)
    		-
    Lifter Switch Up
    		Сигнал переключателя подъема (подъем) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель подъема в положении ON (ВКЛ) (подъем)
    OFF (ВЫКЛ): переключатель подъема в положении OFF (ВЫКЛ) (подъем)
    		-
    Slide Rear
    		Сигнал переключателя продольного перемещения (смещение назад) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель продольного перемещения в положении ON (ВКЛ) (смещение назад)
    OFF (ВЫКЛ): переключатель продольного перемещения в положении OFF (ВЫКЛ) (смещение назад)
    		-
    Slide Front
    		Сигнал переключателя продольного перемещения (смещение вперед) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель продольного перемещения в положении ON (ВКЛ) (смещение вперед)
    OFF (ВЫКЛ): переключатель продольного перемещения в положении OFF (ВЫКЛ) (смещение вперед)
    		-
    OK:
    Каждый параметр на экране портативного диагностического прибора изменяется между ON (ВКЛ) и OFF(ВЫКЛ) в соответствии с данными таблицы.


NG
ЗАМЕНИТЕ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ
OK


3.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА СИДЕНЬЯ)

  1. Выберите режим Active Test, с помощью портативного диагностического прибора подайте команду управления, после чего проверьте, работают ли электродвигатели привода сиденья.

    ЭБУ и переключатель управления положением (со стороны водителя и переднего пассажира)
    Параметр
    		Описание проверки
    		Замечание по диагностике
    Seat Reclining
    		Наклон сиденья вперед / назад (FRONT / REAR)
    		-
    Front Vertical Operation
    		Вертикальное перемещение передней части сиденья вверх / вниз (UP / DOWN)
    		-
    Lifter Operation
    		Подъем / опускание сиденья (UP / DOWN)
    		-
    Seat Slide Operation
    		Продольное перемещение сиденья вперед / назад (FRONT / REAR)
    		-
    OK:
    Электродвигатели привода сиденья работают нормально.

    Результат
    Результат
    		Следующий шаг
    NG (для левого сиденья)
    		А
    NG (для правого сиденья)
    		B
    OK
    		C


B
Перейдите к шагу 5

C
ЗАМЕНИТЕ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ
А


4.ПРОВЕРЬТЕ РАМУ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ С РЕГУЛЯТОРОМ (ЭЛЕКТРОДВИГАТЕЛИ НАПРАВЛЯЮЩЕЙ, ПЕРЕДНЕЙ ВЕРТИКАЛЬНОЙ ТЯГИ, ПОДЪЕМА И НАКЛОНА)

  1. Снимите регулятор левого переднего сиденья.



    Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений) Один Или Несколько Электродвигателей Привода Сидений Не Работают

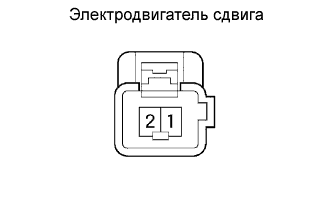

  1. Проверьте работу электродвигателя направляющей.

    1. Убедитесь, что, когда к контактам разъема электродвигателя направляющей подключается аккумуляторная батарея, регулятор сиденья плавно перемещается.

      OK:
      Условия измерений
      		Направление перемещения
      Положительный (+) вывод аккумуляторной батареи → 1
      Отрицательный (-) вывод аккумуляторной батареи → 2
      		Вперед
      Положительный (+) вывод аккумуляторной батареи → 2
      Отрицательный (-) вывод аккумуляторной батареи → 1
      		Назад


    Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений) Один Или Несколько Электродвигателей Привода Сидений Не Работают

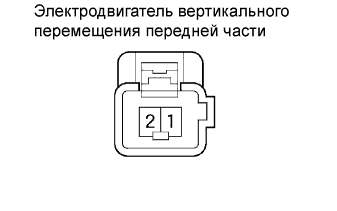

  1. Проверьте работу электродвигателя передней вертикальной тяги.

    1. Убедитесь, что, когда к контактам разъема электродвигателя передней вертикальной тяги подключается аккумуляторная батарея, регулятор сиденья плавно перемещается.

      OK:
      Условия измерений
      		Направление перемещения
      Положительный (+) вывод аккумуляторной батареи → 1
      Отрицательный (-) вывод аккумуляторной батареи → 2
      		Вверх
      Положительный (+) вывод аккумуляторной батареи → 2
      Отрицательный (-) вывод аккумуляторной батареи → 1
      		Вниз


    Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений) Один Или Несколько Электродвигателей Привода Сидений Не Работают

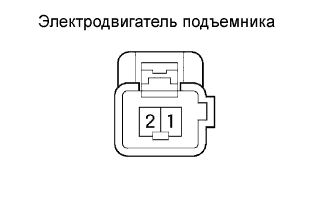

  1. Проверьте работу электродвигателя подъема.

    1. Убедитесь, что, когда к контактам разъема электродвигателя подъема подключается аккумуляторная батарея, регулятор сиденья плавно перемещается.

      OK:
      Условия измерений
      		Направление перемещения
      Положительный (+) вывод аккумуляторной батареи → 2
      Отрицательный (-) вывод аккумуляторной батареи → 1
      		Вверх
      Положительный (+) вывод аккумуляторной батареи → 1
      Отрицательный (-) вывод аккумуляторной батареи → 2
      		Вниз


    Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений) Один Или Несколько Электродвигателей Привода Сидений Не Работают

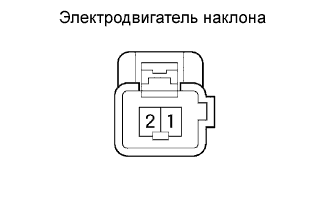

  1. Проверьте работу электродвигателя наклона.

    1. Убедитесь, что, когда к контактам разъема электродвигателя наклона подключается аккумуляторная батарея, регулятор сиденья плавно перемещается.

      OK:
      Условия измерений
      		Направление перемещения
      Положительный (+) вывод аккумуляторной батареи → 2
      Отрицательный (-) вывод аккумуляторной батареи → 1
      		Вперед
      Положительный (+) вывод аккумуляторной батареи → 1
      Отрицательный (-) вывод аккумуляторной батареи → 2
      		Назад


OK
Перейдите к шагу 6
NG

ЗАМЕНИТЕ РАМУ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ С РЕГУЛЯТОРОМ

5.ПРОВЕРЬТЕ РАМУ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ С РЕГУЛЯТОРОМ (ЭЛЕКТРОДВИГАТЕЛИ НАПРАВЛЯЮЩЕЙ, ПЕРЕДНЕЙ ВЕРТИКАЛЬНОЙ ТЯГИ, ПОДЪЕМА И НАКЛОНА)

  1. Снимите регулятор правого переднего сиденья.



    Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений) Один Или Несколько Электродвигателей Привода Сидений Не Работают

  1. Проверьте работу электродвигателя направляющей.

    1. Убедитесь, что, когда к контактам разъема электродвигателя направляющей подключается аккумуляторная батарея, регулятор сиденья плавно перемещается.

      OK:
      Условия измерений
      		Направление перемещения
      Положительный (+) вывод аккумуляторной батареи → 2
      Отрицательный (-) вывод аккумуляторной батареи → 1
      		Вперед
      Положительный (+) вывод аккумуляторной батареи → 1
      Отрицательный (-) вывод аккумуляторной батареи → 2
      		Назад


    Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений) Один Или Несколько Электродвигателей Привода Сидений Не Работают

  1. Проверьте работу электродвигателя передней вертикальной тяги.

    1. Убедитесь, что, когда к контактам разъема электродвигателя передней вертикальной тяги подключается аккумуляторная батарея, регулятор сиденья плавно перемещается.

      OK:
      Условия измерений
      		Направление перемещения
      Положительный (+) вывод аккумуляторной батареи → 2
      Отрицательный (-) вывод аккумуляторной батареи → 1
      		Вверх
      Положительный (+) вывод аккумуляторной батареи → 1
      Отрицательный (-) вывод аккумуляторной батареи → 2
      		Вниз


    Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений) Один Или Несколько Электродвигателей Привода Сидений Не Работают

  1. Проверьте работу электродвигателя подъема.

    1. Убедитесь, что, когда к контактам разъема электродвигателя подъема подключается аккумуляторная батарея, регулятор сиденья плавно перемещается.

      OK:
      Условия измерений
      		Направление перемещения
      Положительный (+) вывод аккумуляторной батареи → 1
      Отрицательный (-) вывод аккумуляторной батареи → 2
      		Вверх
      Положительный (+) вывод аккумуляторной батареи → 2
      Отрицательный (-) вывод аккумуляторной батареи → 1
      		Вниз


    Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений) Один Или Несколько Электродвигателей Привода Сидений Не Работают

  1. Проверьте работу электродвигателя наклона.

    1. Убедитесь, что, когда к контактам разъема электродвигателя наклона подключается аккумуляторная батарея, регулятор сиденья плавно перемещается.

      OK:
      Условия измерений
      		Направление перемещения
      Положительный (+) вывод аккумуляторной батареи → 2
      Отрицательный (-) вывод аккумуляторной батареи → 1
      		Вперед
      Положительный (+) вывод аккумуляторной батареи → 1
      Отрицательный (-) вывод аккумуляторной батареи → 2
      		Назад


NG
ЗАМЕНИТЕ РАМУ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ С РЕГУЛЯТОРОМ
OK


6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ – ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА СИДЕНЬЯ И МАССА)
Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений) Один Или Несколько Электродвигателей Привода Сидений Не Работают

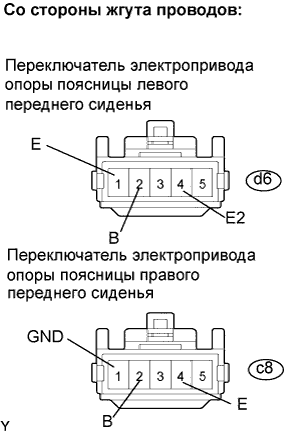

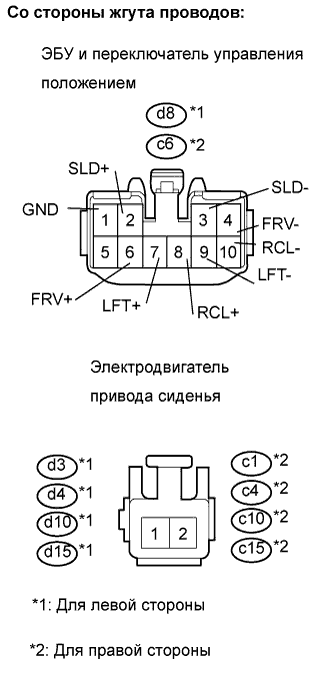

  1. Отсоедините разъем d8 или c6 переключателя.

  1. Отсоедините разъем d3, d4, d10, d15, c1, c4, c10 или c15 электродвигателя.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Для левого сиденья:
    Контакты для подключения диагностического прибора
    		Заданные условия
    d8-3 (SLD-) - d3-2
    		Менее 1 Ом
    d8-2 (SLD+) - d3-1
    		Менее 1 Ом
    d8-4 (FRV-) - d4-2
    		Менее 1 Ом
    d8-6 (FRV+) - d4-1
    		Менее 1 Ом
    d8-9 (LFT-) - d10-1
    		Менее 1 Ом
    d8-7 (LFT+) - d10-2
    		Менее 1 Ом
    d8-10 (RCL-) - d15-1
    		Менее 1 Ом
    d8-8 (RCL+) - d15-2
    		Менее 1 Ом
    d8-1 (GND) - масса
    		Менее 1 Ом
    d8-3 (SLD-) или d3-2 - масса
    		10 кОм или более
    d8-2 (SLD+) или - d3-1 - масса
    		10 кОм или более
    d8-4 (FRV-) или d4-2 - масса
    		10 кОм или более
    d8-6 (FRV+) или d4-1 - масса
    		10 кОм или более
    d8-9 (LFT-) или d10-1 - масса
    		10 кОм или более
    d8-7 (LFT+) или d10-2 - масса
    		10 кОм или более
    d8-10 (RCL-) или d15-1 - масса
    		10 кОм или более
    d8-8 (RCL+) или d15-2 - масса
    		10 кОм или более
    Для правого сиденья:
    Контакты для подключения диагностического прибора
    		Заданные условия
    c6-3 (SLD-) - c1-1
    		Менее 1 Ом
    c6-2 (SLD+) - c1-2
    		Менее 1 Ом
    c6-4 (FRV-) - c4-1
    		Менее 1 Ом
    c6-6 (FRV+) - c4-2
    		Менее 1 Ом
    c6-9 (LFT-) - c10-2
    		Менее 1 Ом
    c6-7 (LFT+) - c10-1
    		Менее 1 Ом
    c6-10 (RCL-) - c15-1
    		Менее 1 Ом
    c6-8 (RCL+) - c15-2
    		Менее 1 Ом
    c6-1 (GND) - масса
    		Менее 1 Ом
    c6-3 (SLD-) или c1-1 - масса
    		10 кОм или более
    c6-2 (SLD+) или c1-2 - масса
    		10 кОм или более
    c6-4 (FRV-) или c4-1 - масса
    		10 кОм или более
    c6-6 (FRV+) или c4-2 - масса
    		10 кОм или более
    c6-9 (LFT-) или c10-2 - масса
    		10 кОм или более
    c6-7 (LFT+) или c10-1 - масса
    		10 кОм или более
    c6-10 (RCL-) или c15-1 - масса
    		10 кОм или более
    c6-8 (RCL+) или c15-2 - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ

7.ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ОПОРЫ ПОЯСНИЦЫ ПЕРЕДНЕГО СИДЕНЬЯ
Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений) Один Или Несколько Электродвигателей Привода Сидений Не Работают

  1. Снимите переключатель.

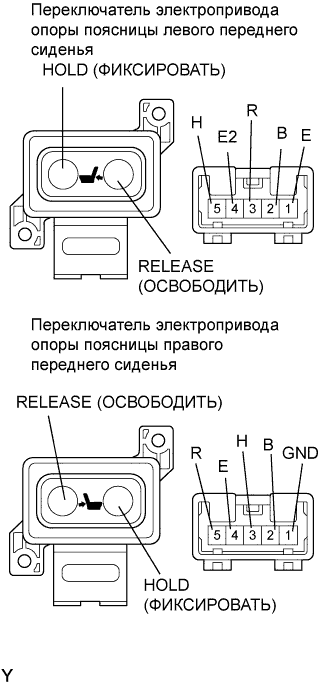

  1. Измерьте сопротивление между контактами в каждом положении переключателя.

    Номинальное сопротивление:
    Для левого сиденья:
    Контакты для подключения диагностического прибора
    		Состояние переключателя
    		Заданные условия
    2 (B) - 3 (R)
    		HOLD
    		Менее 1 Ом
    4 (E2) - 5 (H)
    		HOLD
    		Менее 1 Ом
    1 (E) - 3 (R)
    		OFF (ВЫКЛ)
    		Менее 1 Ом
    5 (H) - 4 (E2)
    		OFF (ВЫКЛ)
    		Менее 1 Ом
    1 (E) - 3 (R)
    		RELEASE
    		Менее 1 Ом
    2 (B) - 5 (H)
    		RELEASE
    		Менее 1 Ом
    Для правого сиденья:
    Контакты для подключения диагностического прибора
    		Состояние переключателя
    		Заданные условия
    1 (GND) - 5 (R)
    		HOLD
    		Менее 1 Ом
    2 (B) - 3 (H)
    		HOLD
    		Менее 1 Ом
    1 (GND) - 5 (R)
    		OFF (ВЫКЛ)
    		Менее 1 Ом
    3 (H) - 4 (E)
    		OFF (ВЫКЛ)
    		Менее 1 Ом
    2 (B) - 5 (R)
    		RELEASE
    		Менее 1 Ом
    3 (H) - 4 (E)
    		RELEASE
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ОПОРЫ ПОЯСНИЦЫ ПЕРЕДНЕГО СИДЕНЬЯ
OK


Перейдите к шагу 9

8.ПРОВЕРЬТЕ РЕГУЛЯТОР ОПОРЫ ПОЯСНИЦЫ В СБОРЕ
Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений) Один Или Несколько Электродвигателей Привода Сидений Не Работают

  1. Снимите регулятор опоры поясницы.

  1. Проверьте работу регулятора опоры поясницы.

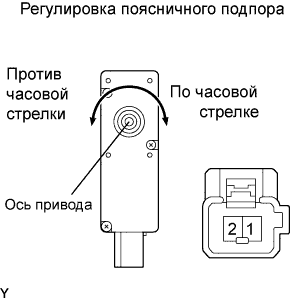

    1. Убедитесь, что, когда к контактам разъема электродвигателя регулятора опоры поясницы подключена аккумуляторная батарея, регулятор опоры поясницы плавно перемещается.

      OK:
      Условия измерений
      		Направление перемещения
      Положительный (+) вывод аккумуляторной батареи → 1
      Отрицательный (-) вывод аккумуляторной батареи → 2
      		По часовой стрелке
      Положительный (+) вывод аккумуляторной батареи → 2
      Отрицательный (-) вывод аккумуляторной батареи → 1
      		Против часовой стрелки


NG
ЗАМЕНИТЕ РЕГУЛЯТОР ОПОРЫ ПОЯСНИЦЫ В СБОРЕ
OK


9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ОПОРЫ ПОЯСНИЦЫ ПЕРЕДНЕГО СИДЕНЬЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений) Один Или Несколько Электродвигателей Привода Сидений Не Работают

  1. Отсоедините разъем d6 или c8 переключателя.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Для левого сиденья:
    Контакты для подключения диагностического прибора
    		Заданные условия
    d6-2 (B) - масса
    		10–14 В
    Для правого сиденья:
    Контакты для подключения диагностического прибора
    		Заданные условия
    c8-2 (B) - масса
    		10–14 В

    Номинальное сопротивление:
    Для левого сиденья:
    Контакты для подключения диагностического прибора
    		Заданные условия
    d6-1 (E) - масса
    		Менее 1 Ом
    d6-4 (E2) - масса
    		Менее 1 Ом
    Для правого сиденья:
    Контакты для подключения диагностического прибора
    		Заданные условия
    c8-1 (GND) - масса
    		Менее 1 Ом
    c8-4 (E) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ОПОРЫ ПОЯСНИЦЫ ПЕРЕДНЕГО СИДЕНЬЯ – РЕГУЛЯТОР ОПОРЫ ПОЯСНИЦЫ)
