DTC P0A94-589 Характеристики преобразователя постоянного тока в постоянный |
DTC P0A94-590 Характеристики преобразователя постоянного тока в постоянный |
ОПИСАНИЕ

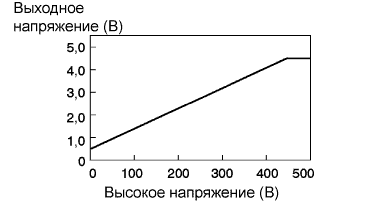

С помощью датчика напряжения, встроенного в повышающий преобразователь, ЭБУ MG определяет высокое напряжение до повышения (VL) для управления повышением. Выходное напряжение датчика напряжения повышающего преобразователя составляет от 0 до 5 В и изменяется в зависимости от высокого напряжения. Чем больше высокое напряжение, тем выше выходное напряжение датчика. И наоборот, чем ниже высокое напряжение, тем ниже выходное напряжение. ЭБУ MG контролирует сигнал датчика напряжения повышающего преобразователя и регистрирует неисправности.№ DTC
| Код INF
| Условие обнаружения DTC
| Неисправный участок
|
P0A94
| 589
| Обрыв или короткое замыкание на GND в цепи датчика напряжения повышающего преобразователя (VL)
| Преобразователь-инвертор в сборе
|
P0A94
| 590
| Короткое замыкание на +B в цепи датчика напряжения повышающего преобразователя (VL)
| Преобразователь-инвертор в сборе
|
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРЕДОСТЕРЕЖЕНИЕ:
- Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.
- После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.
- УКАЗАНИЕ:
- Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.
| 1.ЗАМЕНИТЕ ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ |
