DTC P3147-239 Неисправность трансмиссии

DTC P3147-241 Неисправность трансмиссии


ОПИСАНИЕ

Гибридная трансмиссия состоит из планетарной передачи деления мощности, MG1, MG2 и 2-ступенчатого планетарного редуктора электродвигателя. Планетарная передача используется для деления мощности двигателя в соответствии с условиями движения, когда автомобиль движется, либо заряжается высоковольтная аккумуляторная батарея. Мощность MG2 добавляется к мощности двигателя для повышения тягового усилия автомобиля. Кроме того, MG2 преобразует энергию, расходуемую в виде тепла при обычном торможении, в электрическую энергию. Эта преобразованная энергия возвращается в высоковольтную аккумуляторную батарею для рекуперативного торможения. 2-ступенчатый планетарный редуктор электродвигателя уменьшает выходную мощность MG2 в два этапа, в зависимости от скорости автомобиля. MG1 генерирует энергию для зарядки высоковольтной аккумуляторной батареи или привода MG2. Такая регулировка выработки электроэнергии используется для управления частотой вращения MG1. Кроме того, MG1 выполняет функцию стартера при запуске двигателя. Первичный амортизатор трансмиссии поглощает толчки, возникающие при передаче тягового усилия от двигателя.

№ DTC
Код INF
Условие обнаружения DTC
Неисправный участок
P3147
239
Неисправность на входе гибридной трансмиссии (поврежден вал)
  1. Двигатель
  2. Гибридная трансмиссия в сборе
  3. Первичный амортизатор трансмиссии
  4. Жгут проводов или разъем
  5. ЭБУ гибридной системы
P3147
241
Неисправность на входе гибридной трансмиссии (блокировка системы)
  1. Двигатель
  2. Гибридная трансмиссия в сборе
  3. Первичный амортизатор трансмиссии
  4. Жгут проводов или разъем
  5. ЭБУ гибридной системы

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРЕДОСТЕРЕЖЕНИЕ:
  1. Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.
  2. После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.
УКАЗАНИЕ:
Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.
1.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Выберите следующие элементы меню: Powertrain / Engine / DTC.

  1. Проверьте, выводятся ли коды DTC.

    Результат:
    Выводятся коды DTC для системы управления двигателем.


ДА
ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC
НЕТ


2.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ГИБРИДНОЙ СИСТЕМЫ)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC.

  1. Проверьте, выводятся ли коды DTC.

    Результат:

    Результат
    		Следующий шаг
    Выводится DTC P3147-240 или P3147-242.
    		А
    Выводится DTC P0A1D.
    		B
    Отсутствуют DTC помимо кодов P3147-239 и P3147-241.
    		C


А
ЗАМЕНИТЕ ГИБРИДНУЮ ТРАНСМИССИЮ В СБОРЕ (Нажмите здесь)

B
ПЕРЕЙДИТЕ К ПОСЛЕДОВАТЕЛЬНОСТИ ПРОВЕРКИ, СООТВЕТСТВУЮЩЕЙ ВЫВЕДЕННОМУ КОДУ DTC (P0A1D)
C


3.ПРОВЕРЬТЕ ВРАЩЕНИЕ ШКИВА КОЛЕНЧАТОГО ВАЛА (ПОЛОЖЕНИЕ P)

  1. Выключите зажигание, установите рычаг переключения передач в положение P и поднимите автомобиль.

  1. Попробуйте повернуть шкив коленчатого вала с помощью ручных инструментов и проверьте, вращается ли он.

    ПРЕДОСТЕРЕЖЕНИЕ:
    При выполнении данной проверки не включайте зажигание (READY). Перед началом данной проверки обязательно выключите зажигание, чтобы двигатель не запустился.
    OK:
    Шкив коленчатого вала вращается.


NG
Перейдите к шагу 11
OK

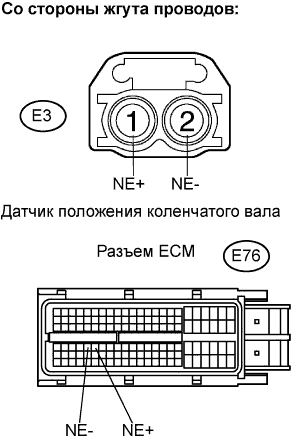

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM – ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА)

  1. Отсоедините разъем E76 от ECM.

  1. Отсоедините разъем датчика положения коленчатого вала.



    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P3147-239 Неисправность Трансмиссии

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (проверьте на обрыв):
    Контакты для подключения диагностического прибора
    		Заданные условия
    NE+ (E76-69) - NE+ (E3-1)
    		Менее 1 Ом
    NE- (E76-68) - NE- (E3-2)
    		Менее 1 Ом
    Номинальное сопротивление (проверьте на короткое замыкание):
    Контакты для подключения диагностического прибора
    		Заданные условия
    NE+ (E76-69) - NE+ (E3-1) - масса
    		10 кОм или более
    NE- (E76-68) - NE- (E3-2) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ГИБРИДНОЙ СИСТЕМЫ)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Проверьте и запишите коды DTC гибридной системы, данные фиксированного набора параметров и диагностическую информацию.


ДАЛЕЕ


6.СБРОСЬТЕ DTC (ГИБРИДНАЯ СИСТЕМА)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Считайте и запишите коды DTC и данные фиксированного набора параметров.

  1. Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC / Clear

  1. Сбросьте коды DTC.


ДАЛЕЕ


7.ПРОВЕРЬТЕ, ВКЛЮЧЕН ЛИ ИНДИКАТОР READY

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Выберите следующие элементы меню: Powertrain / Hybrid Control / Data List / Generator(MG1) Rev, Engine Revolution.

  1. Считайте данные в режиме Data List.

  1. Включите зажигание (READY).

    OK:
    Загорается индикатор READY.
    УКАЗАНИЕ:
    Если индикатор READY не загорается, и портативный диагностический прибор показывает DTC P3147-239 (неисправность на входе гибридной трансмиссии [поврежден вал]), либо индикатор READY загорается, и MG1 вращается, но двигатель не проворачивается, замените гибридную трансмиссию в сборе.


NG
ЗАМЕНИТЕ ГИБРИДНУЮ ТРАНСМИССИЮ В СБОРЕ (Нажмите здесь)
OK


8.ПРОВЕРЬТЕ НАРАЩИВАНИЕ ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕНЧАТОГО ВАЛА ДВИГАТЕЛЯ

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Выберите следующие элементы меню: Powertrain / Hybrid Control / Data List / Generator(MG1) Rev, Engine Revolution.

  1. Считайте данные в режиме Data List.

  1. Включите зажигание (READY).

  1. Пока горит индикатор READY, до упора нажмите педаль акселератора и удерживайте ее в таком состоянии в течение 10 с. Рычаг переключения передач при этом должен находиться в положении P.

    OK:
    Частота вращения коленчатого вала двигателя повышается.
    УКАЗАНИЕ:
    Если частота вращения коленчатого вала двигателя не увеличивается, и портативный диагностический прибор выдает DTC P3147-239 (неисправность на входе гибридной трансмиссии [поврежден вал]), либо MG1 вращается, но коленчатый вал двигателя не прокручивается, замените гибридную трансмиссию в сборе.


NG
ЗАМЕНИТЕ ГИБРИДНУЮ ТРАНСМИССИЮ В СБОРЕ (Нажмите здесь)
OK


9.ПРОВЕРЬТЕ СВОБОДНОЕ ПЕРЕМЕЩЕНИЕ

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Нажмите педаль тормоза, переведите рычаг переключения передач в положение D, а затем отпустите педаль тормоза.

    OK:
    Колеса вращаются (происходит самопроизвольное вращение).
    УКАЗАНИЕ:
    Если колеса не вращаются, и портативный диагностический прибор показывает DTC P3147-239, замените гибридную трансмиссию в сборе.


NG
ЗАМЕНИТЕ ГИБРИДНУЮ ТРАНСМИССИЮ В СБОРЕ (Нажмите здесь)
OK


10.ПРОВЕРЬТЕ ЧАСТОТУ ВРАЩЕНИЯ КОЛЕНЧАТОГО ВАЛА ДВИГАТЕЛЯ

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Во время движения автомобиля со скоростью выше 10 км/час до упора нажмите педаль акселератора, чтобы увеличить частоту вращения коленчатого вала двигателя.

    ПРИМЕЧАНИЕ:
    Выполняйте это испытание только в подходящем безопасном месте и в соответствии с местным законодательством.
    OK:
    Частота вращения коленчатого вала двигателя плавно увеличивается.
    УКАЗАНИЕ:
    Если двигатель чрезмерно повышает частоту вращения, или портативный диагностический прибор выдает DTC P3147-239, замените гибридную трансмиссию в сборе.


NG
ЗАМЕНИТЕ ГИБРИДНУЮ ТРАНСМИССИЮ В СБОРЕ (Нажмите здесь)
OK

ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ (Нажмите здесь)

11.ПРОВЕРЬТЕ ВРАЩЕНИЕ ШКИВА КОЛЕНЧАТОГО ВАЛА (В ПОЛОЖЕНИИ N)

  1. Выключите зажигание и установите рычаг переключения передач в положение N.

  1. Приподнимите автомобиль.

  1. Попробуйте повернуть шкив коленчатого вала с помощью ручных инструментов и проверьте, вращается ли он.

    ПРЕДОСТЕРЕЖЕНИЕ:
    При выполнении данной проверки не включайте зажигание (READY). Перед началом данной проверки обязательно выключите зажигание, чтобы двигатель не запустился.
    OK:
    Шкив коленчатого вала вращается.


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ДВИГАТЕЛЬ В СБОРЕ
OK

ЗАМЕНИТЕ ГИБРИДНУЮ ТРАНСМИССИЮ В СБОРЕ (Нажмите здесь)
