Dtc P0A78-284 Характеристики Инвертора Электропривода A

ОПИСАНИЕ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ КОЛИЧЕСТВО ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ГИБРИДНОЙ СИСТЕМЫ

ПРОВЕРЬТЕ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ С ЭЛЕКТРОДВИГАТЕЛЕМ И КРОНШТЕЙНОМ В СБОРЕ

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ)

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ECM)

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЭБУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ)

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЕНТИЛЯТОР СИСТЕМЫ ОХЛАЖДЕНИЯ)

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ПРЕОБРАЗОВАТЕЛЯ-ИНВЕРТОРА В СБОРЕ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ – РЕЗОЛЬВЕР ЭЛЕКТРОДВИГАТЕЛЯ)

ПРОВЕРЬТЕ РЕЗОЛЬВЕР ЭЛЕКТРОДВИГАТЕЛЯ

ПРОВЕРЬТЕ ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ (ПОДКЛЮЧЕНИЕ КАБЕЛЯ ЭЛЕКТРОДВИГАТЕЛЯ)

ПРОВЕРЬТЕ ГИБРИДНУЮ ТРАНСМИССИЮ В СБОРЕ (MG2)

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (РЕЗОЛЬВЕРА ЭЛЕКТРОДВИГАТЕЛЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ – РЕЗОЛЬВЕР ЭЛЕКТРОДВИГАТЕЛЯ)

ПРОВЕРЬТЕ ГИБРИДНУЮ ТРАНСМИССИЮ В СБОРЕ (ПОДКЛЮЧЕНИЕ КАБЕЛЯ ЭЛЕКТРОДВИГАТЕЛЯ)

ПРОВЕРЬТЕ КАБЕЛЬ ЭЛЕКТРОДВИГАТЕЛЯ

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ)

ПРОВЕРЬТЕ НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ С ЭЛЕКТРОДВИГАТЕЛЕМ И КРОНШТЕЙНОМ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ – НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ С ЭЛЕКТРОДВИГАТЕЛЕМ И КРОНШТЕЙНОМ В СБОРЕ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ НАСОСА СИСТЕМЫ ОХЛАЖДЕНИЯ С ЭЛЕКТРОДВИГАТЕЛЕМ)

ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ

ПРОВЕРЬТЕ ЭБУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЕСМ – ЭБУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ)

ОПИСАНИЕ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРЕДОСТЕРЕЖЕНИЕ:

1. Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.

2. После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.


УКАЗАНИЕ:

1. Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.

2. По окончании проверки обязательно замените преобразователь-инвертор в сборе.


1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC.


4. Проверьте, выводятся ли коды DTC.



   Результат:




   № DTC	Соответствующая диагностика
   P0A1D (все коды INF)	Модуль управления гибридной трансмиссией
   P0A1A (все коды INF)	Модуль управления генератором
   P0A1B (все коды INF)	Модуль управления электроприводом "A"
   P0A72 (все коды INF)	Ток фазы V генератора
   P0A75 (все коды INF)	Ток фазы W генератора
   P0A60 (все коды INF)	Ток фазы V электропривода "A"
   P0A63 (все коды INF)	Ток фазы W электропривода "A"
   P0A51-174	Цепь датчика тока электропривода "A"
   P0A4B-253	Цепь датчика положения генератора
   P0A4D-255	Низкий уровень сигнала в цепи датчика положения генератора
   P0A4C-513	Диапазон / характеристики цепи датчика положения генератора
   P0A3F-243	Цепь датчика положения электропривода "A"
   P0A41-245	Низкий уровень сигнала в цепи датчика положения электропривода "A"
   P0A40-500	Диапазон / характеристики цепи датчика положения электропривода "A"
   P0A78-266, 267, 523, 586, 505, 287, 506, 503, 279, 504, 306, 806, 807, 808	Характеристики инвертора электропривода "A"
   P0A94-585, 587, 589, 590, 554, 555, 556, 547, 548, 549, 442	Характеристики преобразователя постоянного тока в постоянный
   P0A7A-517, 325, 518, 344, 809, 810, 811	Характеристики инвертора генератора
   P0A92-521	Характеристики генератора гибридной системы
   P0A90-509	Характеристики электропривода "A"

   УКАЗАНИЕ:

   DTC P0A78-284 может регистрироваться вследствие неисправности, которая также приводит к выводу DTC, указанных в таблице выше. Вначале выполните поиск неисправностей для выводимых кодов DTC, указанных в таблице выше. По окончании поиска неисправностей для всех выводимых кодов DTC обязательно замените преобразователь-инвертор в сборе.

1. Проверьте, нет ли утечек охлаждающей жидкости.


2. Убедитесь, что в водоналивной горловине есть охлаждающая жидкость, и что охлаждающая жидкость в расширительном бачке системы охлаждения находится выше нижнего уровня.



   Результат:




   Результат	Следующий шаг
   Утечки охлаждающей жидкости не обнаружены. Охлаждающая жидкость остается в водоналивной горловине.	А
   Утечки охлаждающей жидкости не обнаружены. В водоналивной горловине нет охлаждающей жидкости.	B
   Обнаружены утечки охлаждающей жидкости.	C

   УКАЗАНИЕ:

   После устранения утечек и добавления охлаждающей жидкости выполните испытания "Activate the Water Pump" и "Cooling Fan" в режиме активной диагностики и убедитесь, что неисправности отсутствуют.

1. Убедитесь, что шланги охлаждающей жидкости не перегнуты и не засорены.


1. Проверьте подключение разъемов ЭБУ гибридной системы.


   Результат:

   Разъемы подсоединены надежно, проблемы с контактом отсутствуют.


1. Проверьте подключение разъема насоса системы охлаждения с электродвигателем и кронштейном в сборе.


   Результат:

   Разъем подсоединен надежно, проблемы с контактом отсутствуют.


1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Выберите следующие элементы меню: Powertrain / Hybrid Control / Active Test / Activate the Water Pump.


4. Выполните испытание "Activate the Water Pump" в режиме активной диагностики.


5. Во время выполнения активной диагностики "Activate the Water Pump" откройте пробку радиатора инвертора и убедитесь, что на поверхности охлаждающей жидкости есть рябь. Продолжайте активную диагностику не менее 1 мин.


   Результат:

   В течение 1 мин на поверхности охлаждающей жидкости в водоналивной горловине наблюдается рябь.


   ПРИМЕЧАНИЕ:

   1. Если крышка заливного бачка открыта, выключение зажигания или завершение активной диагностики приведет к переливанию охлаждающей жидкости. Поэтому перед тем, как выключать зажигание или завершать активную диагностику, обязательно закрывайте крышку заливного бачка.

   2. Насос системы охлаждения с электродвигателем и кронштейном в сборе работает, даже если зажигание включено (READY). Однако, насос системы охлаждения с электродвигателем и кронштейном в сборе не будет работать в течение 20 секунд после включения зажигания (READY).


   УКАЗАНИЕ:

   Насос системы охлаждения работает даже в режиме обслуживания.

1. Проверьте подключение разъемов ECM.


   Результат:

   Разъемы подсоединены надежно, проблемы с контактом отсутствуют.


1. Проверьте подключение разъемов вентилятора системы охлаждения.


   Результат:

   Разъемы подсоединены надежно, проблемы с контактом отсутствуют.


1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Выберите следующие элементы меню: Powertrain / Engine / Active Test / Cooling Fan.


4. Выполните испытание активной диагностики "Cooling Fan".


   OK:

   Вентилятор системы охлаждения вращается.


1. Проверьте подключение разъема низкого напряжения преобразователя-инвертора в сборе.


   Результат:

   Разъем подсоединен надежно, проблемы с контактом отсутствуют.


ПРЕДОСТЕРЕЖЕНИЕ:

Не забывайте надевать электроизолирующие перчатки.

1. Выключите зажигание и снимите зажим сервисного размыкателя цепи (см. стр. Нажмите здесь).


   ПРИМЕЧАНИЕ:

   При снятом зажиме сервисного размыкателя цепи не включайте зажигание (READY), если нет соответствующего указания в руководстве по ремонту, так как это может стать причиной неисправности.

2. Отсоедините разъем A59 (для моделей с левосторонним рулевым управлением), A62 (для моделей с правосторонним рулевым управлением) от преобразователя-инвертора в сборе.


3. Включите зажигание (IG).


4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.



   Номинальное напряжение:

   Для моделей с левосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   MRF (A59-33) - масса	Менее 1 В
   MRFG (A59-22) - масса	Менее 1 В
   MSN (A59-23) - масса	Менее 1 В
   MSNG (A59-35) - масса	Менее 1 В
   MCS (A59-24) - масса	Менее 1 В
   MCSG (A59-34) - масса	Менее 1 В

   Для моделей с правосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   MRF (A62-33) - масса	Менее 1 В
   MRFG (A62-22) - масса	Менее 1 В
   MSN (A62-23) - масса	Менее 1 В
   MSNG (A62-35) - масса	Менее 1 В
   MCS (A62-24) - масса	Менее 1 В
   MCSG (A62-34) - масса	Менее 1 В

   ПРИМЕЧАНИЕ:

   Включение зажигания (IG) при отсоединенном разъеме низкого напряжения преобразователя-инвертора в сборе приведет к сохранению других кодов DTC. После выполнения проверки сбросьте коды DTC.

1. Выключите зажигание.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.



   Номинальное сопротивление (проверьте на обрыв):

   Для моделей с левосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   MRF (A59-33) - MRFG (A59-22)	6,0-12,0 Ом
   MSN (A59-23) - MSNG (A59-35)	12,5-24,5 Ом
   MCS (A59-24) - MCSG (A59-34)	12,5-24,5 Ом

   Для моделей с правосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   MRF (A62-33) - MRFG (A62-22)	6,0-12,0 Ом
   MSN (A62-23) - MSNG (A62-35)	12,5-24,5 Ом
   MCS (A62-24) - MCSG (A62-34)	12,5-24,5 Ом

3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.



   Номинальное сопротивление (проверьте на короткое замыкание):

   Для моделей с левосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   MRF (A59-33) или MRFG (A59-22) - масса	10 кОм или более
   MSN (A59-23) или MSNG (A59-35) - масса	10 кОм или более
   MCS (A59-24) или MCSG (A59-34) - масса	10 кОм или более

   Для моделей с правосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   MRF (A62-33) или MRFG (A62-22) - масса	10 кОм или более
   MSN (A62-23) или MSNG (A62-35) - масса	10 кОм или более
   MCS (A62-24) или MCSG (A62-34) - масса	10 кОм или более

ПРЕДОСТЕРЕЖЕНИЕ:

Не забывайте надевать электроизолирующие перчатки.

1. Снимите зажим сервисного размыкателя цепи.


   ПРИМЕЧАНИЕ:

   При снятом зажиме сервисного размыкателя цепи не включайте зажигание (READY), если нет соответствующего указания в руководстве по ремонту, так как это может стать причиной неисправности.

2. Убедитесь, что болты кабеля электродвигателя затянуты с заданным моментом затяжки.


   ПРИМЕЧАНИЕ:

   Удостоверьтесь, что момент затяжки болтов составляет 6,4-9,6 Н*м (65-98 кгс*см, 57-85 фунтов на кв. дюйм).

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРЕДОСТЕРЕЖЕНИЕ:

Не забывайте надевать электроизолирующие перчатки.

1. Убедитесь, что зажим сервисного размыкателя цепи не установлен.


2. Отсоедините кабель генератора и кабель электродвигателя от преобразователя-инвертора в сборе (см. стр. Нажмите здесь для моделей с левосторонним рулевым управлением, Нажмите здесь для моделей с правосторонним рулевым управлением).


3. Измерьте мегомметром сопротивление в соответствии со значениями, приведенными в таблице ниже. (Проверьте MG2 на междуфазное короткое замыкание.)


   УКАЗАНИЕ:

   Когда температура MG2 становится высокой, сопротивление существенно изменяется. Поэтому измерение сопротивления следует выполнять не раньше чем через 8 часов после остановки автомобиля.




   Номинальное сопротивление:

   Для моделей с левосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   U - V	47,1-52,1 мОм
   V - W	47,3-52,3 мОм
   W - U	47,0-52,0 мОм

   Для моделей с правосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   U - V	47,6-52,6 мОм
   V - W	47,8-52,8 мОм
   W - U	47,5-52,5 мОм

   УКАЗАНИЕ:

   1. Чтобы скорректировать изменения сопротивления в зависимости от температуры, рассчитайте сопротивление при 20°C (68°F) по следующей формуле.

   1. R20 = Rt / {1 + 0,00393 X (T - 20)}

   1. Расчет основан на следующих данных:

   1. R20: сопротивление при 20°C (мОм)

   2. Rt: измеренное сопротивление (мОм)

   3. T: температура, при которой измерялось сопротивление (°C)

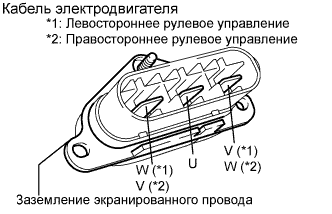

4. Используя мегомметр, установленный на диапазон 500 В, измерьте сопротивление в соответствии со значениями, приведенными в таблице.


   ПРИМЕЧАНИЕ:

   Перед выполнением данного испытания убедитесь, что мегомметр установлен на 500 В. Если мегомметр установлен на измерение напряжения свыше 500 В, это может привести к повреждению проверяемой детали.

   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   U - масса и заземление экранированного провода	10 МОм или более
   V - масса и заземление экранированного провода	10 МОм или более
   W - масса и заземление экранированного провода	10 МОм или более

1. Проверьте подключение разъема резольвера электродвигателя.


   Результат:

   Разъем подсоединен надежно, проблемы с контактом отсутствуют.


1. Отсоедините разъем E82 резольвера электродвигателя.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.



   Номинальное сопротивление (проверьте на обрыв):

   Для моделей с левосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   MRF (A59-33) - MRF (E82-1)	Менее 1 Ом
   MRFG (A59-22) - MRFG (E82-5)	Менее 1 Ом
   MSN (A59-23) - MSN (E82-2)	Менее 1 Ом
   MSNG (A59-35) - MSNG (E82-6)	Менее 1 Ом
   MCS (A59-24) - MCS (E82-3)	Менее 1 Ом
   MCSG (A59-34) - MCSG (E82-7)	Менее 1 Ом

   Для моделей с правосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   MRF (A62-33) - MRF (E82-1)	Менее 1 Ом
   MRFG (A62-22) - MRFG (E82-5)	Менее 1 Ом
   MSN (A62-23) - MSN (E82-2)	Менее 1 Ом
   MSNG (A62-35) - MSNG (E82-6)	Менее 1 Ом
   MCS (A62-24) - MCS (E82-3)	Менее 1 Ом
   MCSG (A62-34) - MCSG (E82-7)	Менее 1 Ом




   Номинальное сопротивление (проверьте на короткое замыкание):

   Для моделей с левосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   MRF (A59-33) или MRF (E82-1) - масса	10 кОм или более
   MRFG (A59-22) или MRFG (E82-5) - масса	10 кОм или более
   MSN (A59-23) или MSN (E82-2) - масса	10 кОм или более
   MSNG (A59-35) или MSNG (E82-6) - масса	10 кОм или более
   MCS (A59-24) или MCS (E82-3) - масса	10 кОм или более
   MCSG (A59-34) или MCSG (E82-7) - масса	10 кОм или более

   Для моделей с правосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   MRF (A62-33) или MRF (E82-1) - масса	10 кОм или более
   MRFG (A62-22) или MRFG (E82-5) - масса	10 кОм или более
   MSN (A62-23) или MSN (E82-2) - масса	10 кОм или более
   MSNG (A62-35) или MSNG (E82-6) - масса	10 кОм или более
   MCS (A62-24) или MCS (E82-3) - масса	10 кОм или более
   MCSG (A62-34) или MCSG (E82-7) - масса	10 кОм или более

   УКАЗАНИЕ:

   Резольвер электродвигателя не поставляется отдельно. Если он нуждается в замене, следует заменить гибридную трансмиссию в сборе.

1. Снимите гибридную трансмиссию в сборе (см. стр. Нажмите здесь).


2. Убедитесь, что болты кабеля электродвигателя затянуты с заданным моментом затяжки.


   ПРИМЕЧАНИЕ:

   Удостоверьтесь, что момент затяжки болтов составляет 6,4-9,6 Н*м (65-98 кгс*см, 57-85 фунтов на кв. дюйм).

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

1. Снимите кабель электродвигателя с трансмиссии (см. стр. Нажмите здесь).


2. Используя мегомметр, установленный на диапазон 500 В, измерьте сопротивление в соответствии со значениями, приведенными в таблице.


   ПРИМЕЧАНИЕ:

   Перед выполнением данного испытания убедитесь, что мегомметр установлен на 500 В. Если мегомметр установлен на измерение напряжения свыше 500 В, это может привести к повреждению проверяемой детали.

   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   U - заземление экранированного провода	10 МОм или более
   V - заземление экранированного провода	10 МОм или более
   W - заземление экранированного провода	10 МОм или более
   U - V	10 МОм или более
   V - W	10 МОм или более
   W - U	10 МОм или более

3. Измерьте сопротивление каждого провода в кабеле электродвигателя в соответствии со значениями, приведенными в таблице.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   U - U	Менее 1 Ом
   V - V	Менее 1 Ом
   W - W	Менее 1 Ом

1. Подсоедините портативный диагностический прибор к DLC3.


2. Несколько раз сожмите впускной шланг насоса системы охлаждения с электродвигателем и кронштейном в сборе.


3. Включите зажигание (IG).


4. Выберите следующие элементы меню: Powertrain / Hybrid Control / Active Test / Activate the Water Pump.


5. Выполните испытание "Activate the Water Pump" в режиме активной диагностики.


6. Во время выполнения активной диагностики "Activate the Water Pump" откройте пробку радиатора инвертора и убедитесь, что на поверхности охлаждающей жидкости есть рябь. Продолжайте активную диагностику не менее 1 мин.


   Результат:

   В течение 1 мин на поверхности охлаждающей жидкости в водоналивной горловине наблюдается рябь.


   ПРИМЕЧАНИЕ:

   1. Выключение зажигания или завершение активной диагностики с открытой пробкой радиатора инвертора приведет к переливу охлаждающей жидкости. Обязательно закройте пробку радиатора инвертора перед тем, как выключать зажигание или завершать активную диагностику.

   2. Насос системы охлаждения с электродвигателем и кронштейном в сборе работает, даже если зажигание включено (READY). Однако, насос системы охлаждения с электродвигателем и кронштейном в сборе не будет работать в течение 20 секунд после включения зажигания (READY).


   УКАЗАНИЕ:

   1. Продолжайте сжимать впускной шланг насоса системы охлаждения до тех пор, пока уровень жидкости в заливном бачке не прекратит падать.

   2. Насос системы охлаждения работает даже в режиме обслуживания.

   3. После устранения утечек и добавления охлаждающей жидкости выполните испытания "Activate the Water Pump" и "Cooling Fan" в режиме активной диагностики и убедитесь, что неисправности отсутствуют.


1. Отсоедините разъем A55 от ЭБУ гибридной системы.


2. Извлеките интегрированное реле из блока реле № 1 моторного отсека.


3. Подайте напряжение 12 В на контакт 4 разъема 1V интегрированного реле со стороны автомобиля и удостоверьтесь, что насос системы охлаждения работает.


   OK:

   Насос системы охлаждения работает.


1. Выключите зажигание.


2. Отсоедините разъем A52 от насоса системы охлаждения с электродвигателем и кронштейном в сборе.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление (проверьте на обрыв):

   Контакты для подключения диагностического прибора	Заданные условия
   IWP (A55-61) - SWP (A52-3)	Менее 1 Ом

   Номинальное сопротивление (проверьте на короткое замыкание):

   Контакты для подключения диагностического прибора	Заданные условия
   IWP (A55-61) или SWP (A52-3) - масса	10 кОм или более

1. Извлеките интегрированное реле из блока реле № 1 моторного отсека.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.







   Номинальное сопротивление (проверьте на обрыв):

   Контакты для подключения диагностического прибора	Заданные условия
   IWP (A55-61) - SWP (A52-3)	Менее 1 Ом
   GND (A52-1) - масса	Менее 1 Ом
   1V-4 - +BWP (A52-4)	Менее 1 Ом

   Номинальное сопротивление (проверьте на короткое замыкание):

   Контакты для подключения диагностического прибора	Заданные условия
   IWP (A55-61) или SWP (A52-3) - масса	10 кОм или более

1. Отсоедините разъем электродвигателя вентилятора системы охлаждения.


2. Подайте напряжение 12 В на электродвигатель вентилятора системы охлаждения и убедитесь, что вентилятор системы охлаждения вращается.


   OK:

   Вентилятор системы охлаждения вращается.


1. Подсоедините разъем электродвигателя вентилятора системы охлаждения.


2. Отсоедините разъем ЭБУ вентилятора системы охлаждения.


3. Подайте напряжение 12 В на ЭБУ вентилятора системы охлаждения и убедитесь, что вентилятор системы охлаждения вращается.


   OK:

   Вентилятор системы охлаждения вращается.


1. Отсоедините разъем A53 от ECM.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление (проверьте на обрыв):

   Контакты для подключения диагностического прибора	Заданные условия
   RFC (A54-43) - SI (B3-2)	Менее 1 Ом
   E1 (B3-1) - масса	Менее 1 Ом

   Номинальное сопротивление (проверьте на короткое замыкание):

   Контакты для подключения диагностического прибора	Заданные условия
   RFC (A54-43) или SI (B3-2) - масса	10 кОм или более

3. Извлеките реле FAN MAIN из блока реле № 1 моторного отсека.


4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.







   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   +B1 (B3-3) - контакт 5 реле FAN MAIN блока реле № 1 моторного отсека	Менее 1 Ом
