DTC B1498/98 Сбой связи (локальный, с блоком инвертора системы кондиционирования)


ОПИСАНИЕ

ЭБУ гибридной системы и компрессор обмениваются информацией по шине CAN и линиям мультиплексной системы передачи данных. Если связь нарушается, или информация передается с ошибками, компрессор прекращает работу, и выводится DTC.
Данный DTC также регистрируется, если в цепь управления компрессора перестает подаваться высокое напряжение от инвертора в сборе.
Выводимый код DTC сохраняется в памяти как код предыдущей неисправности.
ПРЕДОСТЕРЕЖЕНИЕ:
  1. Перед проверкой наденьте электроизолирующие перчатки и вытяните зажим сервисного размыкателя цепи, поскольку в дальнейшем может потребоваться отсоединение разъемов высокого напряжения. Не забудьте убрать снятый зажим сервисного размыкателя цепи, так как кто-либо другой может по ошибке установить его на место.
  2. Не прикасайтесь к разъемам высокого напряжения или их контактам в течение 10 минут после снятия зажима сервисного размыкателя цепи.
ПРИМЕЧАНИЕ:
  1. Данная цепь использует как шину CAN, так и мультиплексную систему передачи данных. Перед началом проверки удостоверьтесь, что шина CAN и мультиплексные системы передачи данных работают нормально.
  2. Данный DTC может выводиться, если ошибочная информация появляется результате синхронизации выключателя зажигания и высоковольтного источника питания. Если DTC соответствует предыдущей неисправности, проверьте предохранитель и жгут проводов. Если неисправность отсутствует, удалите DTC.

№ DTC
Зарегистрированные условия
Неисправный участок
B1498/98
При выполнении одного из следующих условий:
  1. Ошибка передачи данных или обрыв в линии между ЭБУ гибридной системы и компрессором в сборе.
  1. Отключение источника высокого напряжения.
  1. Жгут проводов между ЭБУ гибридной системы и компрессором в сборе и массой
  2. ЭБУ гибридной системы
  3. Компрессор в сборе
  4. Инвертор в сборе
  5. Жгут проводов системы кондиционирования

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1498/98 Сбой Связи (Локальный, С Блоком Инвертора Системы Кондиционирования)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ DTC

  1. С помощью портативного диагностического прибора проверьте, зарегистрированы ли DTC для системы управления гибридной системой.

    Результат
    Результат
    		Следующий шаг
    DTC не выводится
    		А
    Выводится DTC P3108
    		А
    Выводится DTC, помимо P3108
    		B (см. стр. Нажмите здесь)


B
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ" (Нажмите здесь)
А


2.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (A/C W/P)

  1. Извлеките предохранитель A/C W/P из левого главного ЭБУ кузова.

  1. Измерьте сопротивление плавкого предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОМПРЕССОР – МАССА)


    Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1498/98 Сбой Связи (Локальный, С Блоком Инвертора Системы Кондиционирования)

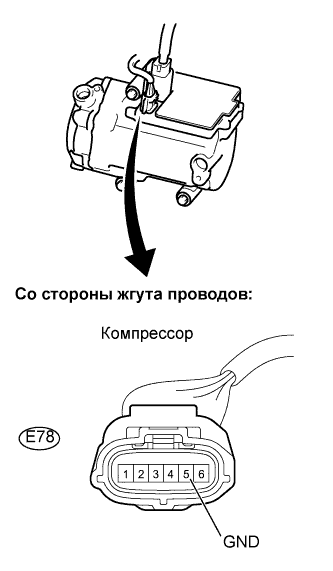

  1. Отсоедините разъем E78 компрессора.

    ПРЕДОСТЕРЕЖЕНИЕ:
    Не отсоединяйте разъем со стороны высокого напряжения.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    E78-5 (GND) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОМПРЕССОР – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1498/98 Сбой Связи (Локальный, С Блоком Инвертора Системы Кондиционирования)

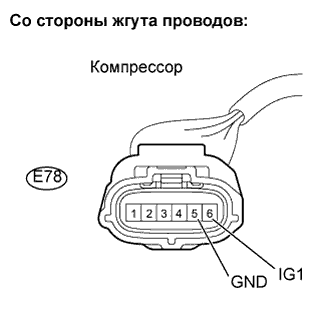

  1. Отсоедините разъем E78 компрессора.

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E78-6 (IG1) - E78-5 (GND)
    		Зажигание включено (IG)
    		10–14 В
    E78-6 (IG1) - E78-5 (GND)
    		Зажигание выключено
    		Менее 1 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ – КОМПРЕССОР)


    Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1498/98 Сбой Связи (Локальный, С Блоком Инвертора Системы Кондиционирования)

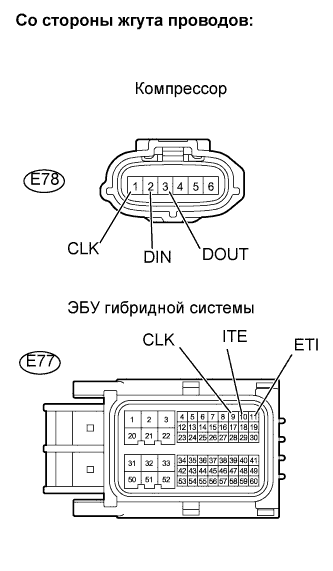

  1. Отсоедините разъем E77 ЭБУ гибридной системы.

  1. Отсоедините разъем E78 компрессора.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    E78-1 (CLK) - E77-9 (CLK)
    		Менее 1 Ом
    E78-2 (DIN) - E77-10 (ITE)
    		Менее 1 Ом
    E78-3 (DOUT) - E77-11 (ETI)
    		Менее 1 Ом
    E78-1 (CLK) - масса
    		10 кОм или более
    E78-2 (DIN) - масса
    		10 кОм или более
    E78-3 (DOUT) - масса
    		10 кОм или более
    E77-9 (CLK) - масса
    		10 кОм или более
    E77-10 (ITE) - масса
    		10 кОм или более
    E77-11 (ETI) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


6.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ ЭЛЕКТРОМОБИЛЯ (COMP)

  1. Выключите зажигание.

  1. Снимите зажим сервисного размыкателя цепи.

    ПРЕДОСТЕРЕЖЕНИЕ:
    1. Не забывайте надевать электроизолирующие перчатки.
    2. Не прикасайтесь к разъемам высокого напряжения или их контактам в течение 10 минут после снятия зажима сервисного размыкателя цепи.
    ПРИМЕЧАНИЕ:
    Запрещается запускать двигатель, когда зажим сервисного размыкателя цепи снят, иначе может быть нарушена работа системы.

  1. Снимите крышку инвертора.

    ПРИМЕЧАНИЕ:
    1. Для предотвращения замыкания на массу круглого контакта блокировки крышки инвертора его следует обмотать лентой.
    2. Не допускайте попадания посторонних предметов и воды в инвертор в сборе.


    Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1498/98 Сбой Связи (Локальный, С Блоком Инвертора Системы Кондиционирования)

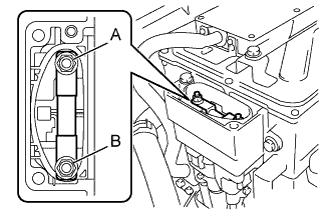

  1. Убедитесь в том, что болты A и B затянуты надежно.

  1. Измерьте сопротивление плавкого предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ
Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1498/98 Сбой Связи (Локальный, С Блоком Инвертора Системы Кондиционирования)

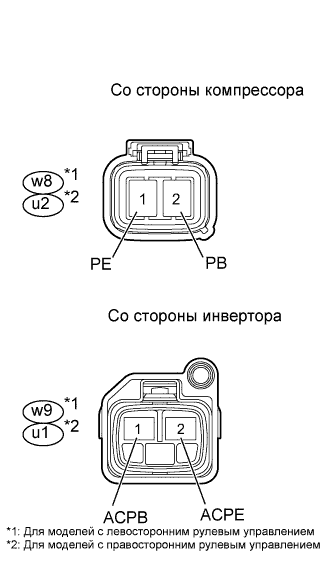

  1. Отсоедините разъемы w8*1 и w9*1 или u2*2 и u1*2 жгута проводов системы кондиционирования.

    ПРЕДОСТЕРЕЖЕНИЕ:
    Не забывайте надевать электроизолирующие перчатки.
    УКАЗАНИЕ:
    1. *1: Для моделей с левосторонним рулевым управлением
    2. *2: Для моделей с правосторонним рулевым управлением

  1. Измерьте сопротивление жгута проводов системы кондиционирования.

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением
    Контакты для подключения диагностического прибора
    		Заданные условия
    w8-2 (PB) - w9-1 (ACPB)
    		Менее 1 Ом
    w8-1 (PE) - w9-2 (ACPE)
    		Менее 1 Ом
    w8-2 (PB) - масса
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением
    Контакты для подключения диагностического прибора
    		Заданные условия
    u2-2 (PB) - u1-1 (ACPB)
    		Менее 1 Ом
    u2-1 (PE) - u1-2 (ACPE)
    		Менее 1 Ом
    u2-2 (PB) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


8.ПРОВЕРЬТЕ КОМПРЕССОР В СБОРЕ


    Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1498/98 Сбой Связи (Локальный, С Блоком Инвертора Системы Кондиционирования)

  1. Подсоедините разъемы w8*1 и w9*1 или u2*2 и u1*2 жгута проводов системы кондиционирования.

    УКАЗАНИЕ:
    1. *1: Для моделей с левосторонним рулевым управлением
    2. *2: Для моделей с правосторонним рулевым управлением

  1. Отсоедините разъем E77 ЭБУ гибридной системы.

  1. Подсоедините разъем E78 компрессора.



    Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1498/98 Сбой Связи (Локальный, С Блоком Инвертора Системы Кондиционирования)

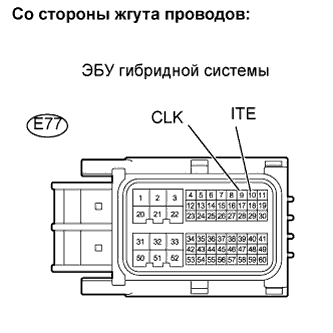

  1. С помощью осциллографа проверьте форму сигнала 1.

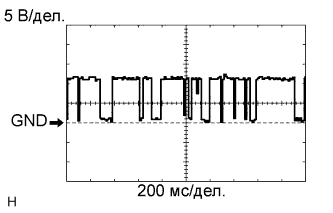

    Осциллограмма 1 (для справки):
    Параметр
    		Описание
    Контакты для подключения диагностического прибора
    		CLK (E77-9) - масса
    Настройки прибора
    		5 В/дел., 200 мс/дел.
    Тип модели автомобиля
    		Выключатель зажигания: ON (ВКЛ) (IG)
    OK:
    Отображается заданный сигнал.
    УКАЗАНИЕ:
    Период сигнала изменяется в зависимости от передаваемых данных.


    Lexus GS450h GWS191.Кондиционирование Воздуха.Система Кондиционирования Воздуха. Dtc B1498/98 Сбой Связи (Локальный, С Блоком Инвертора Системы Кондиционирования)

  1. С помощью осциллографа проверьте форму сигнала 2.

    Осциллограмма 1 (для справки):
    Параметр
    		Описание
    Контакты для подключения диагностического прибора
    		ITE (E77-10) - масса
    Настройки прибора
    		5 В/дел., 200 мс/дел.
    Тип модели автомобиля
    		Выключатель зажигания: ON (ВКЛ) (IG)
    OK:
    Отображается заданный сигнал.
    УКАЗАНИЕ:
    Период сигнала изменяется в зависимости от передаваемых данных.


OK
ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ
NG


9.ЗАМЕНИТЕ КОМПРЕССОР В СБОРЕ

ДАЛЕЕ


10.ПРОВЕРЬТЕ DTC

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Снова проверьте наличие кодов DTC (см. стр. Нажмите здесь).

    Результат
    Результат
    		Следующий шаг
    Выводится DTC B1498
    		А
    DTC B1498 не выводится
    		B


B
КОНЕЦ
А

ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ
