Трос Управления Замком Капота В Сборе Снятие

Кузов. Lexus GS450h GWS191
Капот Двигателя Двери. Lexus GS450h GWS191

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА

  3. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

  4. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  5. СНИМИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК

  6. СНИМИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК

  7. СНИМИТЕ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА

  8. СНИМИТЕ РАДИОЛОКАЦИОННЫЙ ДАТЧИК МИЛЛИМЕТРОВОГО ДИАПАЗОНА В СБОРЕ (с системой круиз-контроля)

  9. СНИМИТЕ КРЫШКУ ТРОСА УПРАВЛЕНИЯ ЗАМКОМ КАПОТА

  10. СНИМИТЕ ВЕРХНЮЮ ЗАЩИТУ ПЕРЕДНЕГО ЛЕВОГО КРЫЛА

  11. СНИМИТЕ ЗАМОК КАПОТА В СБОРЕ

  12. СНИМИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ

  13. СНИМИТЕ ТРОС УПРАВЛЕНИЯ ЗАМКОМ КАПОТА

Трос Управления Замком Капота В Сборе -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.


2. СНИМИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА


Lexus GS450h GWS191

  1. Освободите 4 фиксатора и снимите боковую крышку.



3. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА


Lexus GS450h GWS191

  1. Освободите 7 фиксаторов и снимите сальник впускного воздухопровода.



4. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


    Lexus GS450h GWS191

  1. С помощью съемника фиксаторов освободите 3 фиксатора.

  1. Выверните 10 винтов и снимите защиту картера.



5. СНИМИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК


    Lexus GS450h GWS191

  1. Освободите 2 фиксатора с помощью отвертки.

  1. Частично снимите подкрылок.

    УКАЗАНИЕ:
    Нет необходимости снимать подкрылок полностью. Частично снимите его, чтобы при выполнении последующих шагов можно было снять бампер в сборе.


6. СНИМИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


7. СНИМИТЕ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА

  1. С помощью съемника фиксаторов освободите 2 фиксатора.

    УКАЗАНИЕ:
    Поместите под переднее крыло защитную клейкую ленту.


    Lexus GS450h GWS191

  1. Выверните 6 винтов и 5 болтов.



    Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения.Трос Управления Замком Капота В Сборе Снятие

  1. Потяните накладку бампера, так чтобы расцепить 3 захвата с левой стороны.

  1. Потяните накладку бампера, так чтобы расцепить 3 захвата с правой стороны, и снимите накладку бампера.

  1. Для моделей с системой ультразвуковой локации:
    Отсоедините разъем ультразвукового датчика.



8. СНИМИТЕ РАДИОЛОКАЦИОННЫЙ ДАТЧИК МИЛЛИМЕТРОВОГО ДИАПАЗОНА В СБОРЕ (с системой круиз-контроля)


Lexus GS450h GWS191

  1. Отсоедините разъем датчика.

  1. Выверните 3 болта и снимите датчик.



9. СНИМИТЕ КРЫШКУ ТРОСА УПРАВЛЕНИЯ ЗАМКОМ КАПОТА


Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения.Трос Управления Замком Капота В Сборе Снятие

  1. Выверните 3 винта.

  1. Освободите захват и снимите накладку кабеля.



10. СНИМИТЕ ВЕРХНЮЮ ЗАЩИТУ ПЕРЕДНЕГО ЛЕВОГО КРЫЛА


Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения.Трос Управления Замком Капота В Сборе Снятие

  1. С помощью отвертки освободите 3 фиксатора и снимите защиту.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


11. СНИМИТЕ ЗАМОК КАПОТА В СБОРЕ


Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения.Трос Управления Замком Капота В Сборе Снятие

  1. Отсоедините трос управления замком капота.

  1. Снимите пробку.

  1. Выверните 2 болта и отверните гайку.

  1. Снимите замок капота.



12. СНИМИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ


Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения.Трос Управления Замком Капота В Сборе Снятие
Участок
Наименование детали
А
Распределительный блок
B
Трос управления замком капота
C
Педаль стояночного тормоза
D
Привод стояночного тормоза

  1. Освободите 2 захвата.

  1. Отсоедините трос управления замком капота и снимите рычаг фиксации капота.



13. СНИМИТЕ ТРОС УПРАВЛЕНИЯ ЗАМКОМ КАПОТА



Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения.Трос Управления Замком Капота В Сборе Снятие

  1. С помощью отвертки отсоедините зажимы, как показано на рисунке.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения.Трос Управления Замком Капота В Сборе Снятие

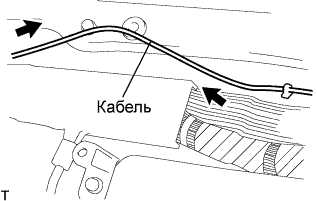

  1. Вытяните трос из моторного отсека и снимите его.
