Трос Управления Замком Капота В Сборе Установка

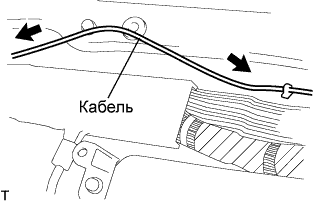

Пропустите трос в моторный отсек.

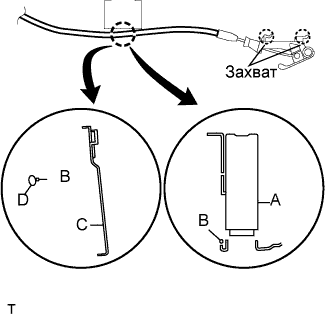

Проденьте заднюю часть троса через втулку таким образом, чтобы стопор троса прикрепился к втулке.

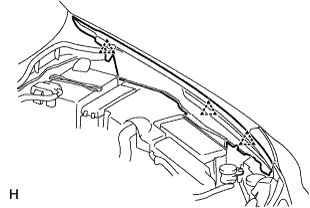

Пропустите переднюю часть троса через верхний кронштейн радиатора.

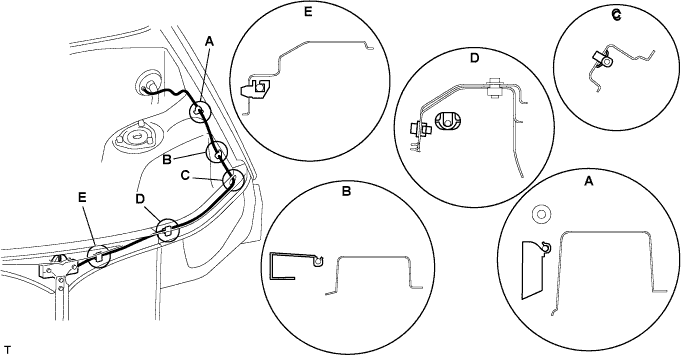

Подсоедините зажимы, как показано на рисунке.

Установите рычаг фиксации капота и подсоедините трос управления замком капота.

Введите в зацепление 2 захвата.

Нанесите на рабочие поверхности трения замка универсальную консистентную смазку.

Установите замок капота.

Заверните 2 болта и гайку.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

Установите новый колпачок.

Подсоедините тросик управления замком капота.

Введите в зацепление 3 фиксатора и установите защитный элемент.

Введите в зацепление захват, чтобы установить накладку кабеля.

Вверните 3 винта.

Установите датчик и закрепите его 3 болтами.

Момент затяжки:

5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

Подсоедините разъем датчика.

Наклейте вокруг переднего бампера и фары защитную клейкую ленту.

Подсоедините разъем ультразвукового датчика.

Введите в зацепление 3 захвата с левой стороны.

Введите в зацепление 3 захвата с правой стороны.

Установите накладку бампера и закрепите ее 2 фиксаторами, 6 винтами и 5 болтами.

Установите нижнюю крышку и закрепите ее 3 фиксаторами и 10 винтами.

Установите сальник впускного воздухопровода и закрепите его 7 фиксаторами.

Установите боковую крышку и закрепите ее 3 фиксаторами.

Выполните инициализацию (см. стр. Нажмите здесь).

ПРИМЕЧАНИЕ:

После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.

Проверьте контрольную лампу аварийного состояния SRS (см. стр. Нажмите здесь).
