Система Управления Электрическими Стеклоподъемниками Функция Автоматического Подъема / Опускания Электрического Стеклоподъемника Левой Задней Двери Не Приводится В Действие С Помощью Переключателя Электрического Стеклоподъемника Левой Задней Двери

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ФУНКЦИЮ РУЧНОГО ПОДЪЕМА / ОПУСКАНИЯ (ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

ПРОВЕРЬТЕ ПОДСВЕТКУ ПЕРЕКЛЮЧАТЕЛЯ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (ПОДСВЕТКА ПЕРЕКЛЮЧТЕЛЯ AUTO) (левой задней двери)

ПЕРЕНАСТРОЙТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА – ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА)

ОПИСАНИЕ

1. Если не работает функция автоматического подъема/опускания, причиной может быть одно или более следующих условий:


1. Зарегистрированное полностью закрытое положение электрического стеклоподъемника, сохраненное в переключателе сети мультиплексной связи, было удалено в результате: 1) замена предохранителя или реле, связанного с электрическим стеклоподъемником левой задней двери; 2) отсоединение провода от вывода аккумуляторной батареи или разъема переключателя.

2. Неисправен переключатель.

3. Неисправен импульсный датчик в электродвигателе стеклоподъемника левой задней двери.

4. Обрыв или короткое замыкание в проводке между переключателем и электродвигателем стеклоподъемника левой задней двери.


СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Убедитесь, что функция ручного подъема/опускания работает нормально.


   OK:

   Функция ручного подъема / опускания работает нормально.


1. Включите зажигание (IG).


2. Удерживайте переключатель нажатым в течение более 2 секунд.

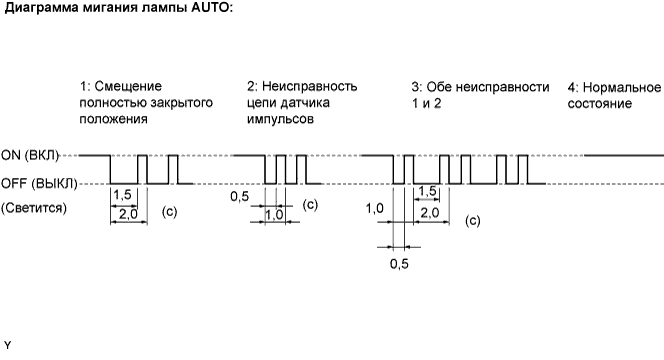

3. Проверьте цикл мигания светодиода AUTO. Сравните цикл мигания с указанным на рисунке.







   Результат:

   Диаграмма мигания	Следующий шаг
   1 или 3	А
   2	B
   4	C

1. Убедитесь, что после перенастройки электрический стеклоподъемник работает нормально.


   OK:

   Электрический стеклоподъемник работает нормально.

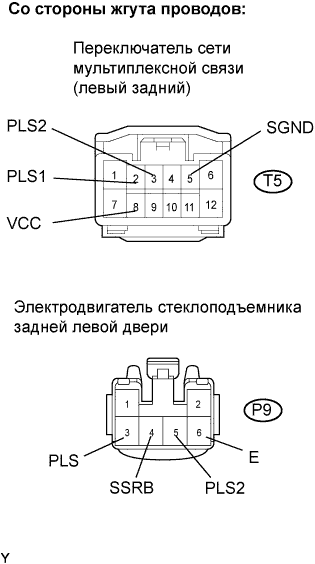

1. Отсоедините разъем T5 переключателя.


2. Отсоедините разъем P9 электродвигателя стеклоподъемника.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   T5-8 (VCC) - P9-4 (SSRB)	Менее 1 Ом
   T5-2 (PLS1) - P9-3 (PLS)	Менее 1 Ом
   T5-3 (PLS2) - P9-5 (PLS2)	Менее 1 Ом
   T5-5 (SGND) - P9-6 (E)	Менее 1 Ом
   T5-8 (VCC) или P9-4 (SSRB) - масса	10 кОм или более
   T5-2 (PLS1) или P9-3 (PLS) - масса	10 кОм или более
   T5-3 (PLS2) или P9-5 (PLS2) - масса	10 кОм или более
   T5-5 (SGND) или P9-6 (E) - масса	10 кОм или более
