Система Управления Электрическими Стеклоподъемниками Не Работает Управление Автоматическим Подъемом / Опусканием Электрического Стеклоподъемника Двери Водителя С Помощью Главного Выключателя Электрических Стеклоподъемников

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ФУНКЦИЮ РУЧНОГО ПОДЪЕМА/ОПУСКАНИЯ (со стороны водителя)

ПРОВЕРЬТЕ ПОДСВЕТКУ ГЛАВНОГО ПЕРЕКЛЮЧАТЕЛЯ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ (ПОДСВЕТКА ПЕРЕКЛЮЧТЕЛЯ AUTO)

ПЕРЕНАСТРОЙТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (со стороны водителя)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА – ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА)

ОПИСАНИЕ

1. Если не работает функция автоматического подъема/опускания, причиной может быть одно или более следующих условий:


1. Зарегистрированное полностью закрытое положение электрического стеклоподъемника, сохраненное в главном выключателе сети мультиплексной связи, было удалено в результате: 1) замена предохранителя или реле, связанного с электрическим стеклоподъемником двери водителя; 2) отсоединение провода от вывода аккумуляторной батареи или разъема главного выключателя.

2. Неисправен главный выключатель.

3. Неисправен импульсный датчик в электродвигателе стеклоподъемника двери водителя.

4. Обрыв или короткое замыкание в проводке между главным выключателем и электродвигателем стеклоподъемника двери водителя.


СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Убедитесь, что функция ручного подъема/опускания работает нормально.


   OK:

   Функция ручного подъема/опускания работает нормально.


1. Включите зажигание (IG).


2. Нажмите и в течение 2 с удерживайте переключатель электрического стеклоподъемника двери водителя, установленный на главном выключателе.

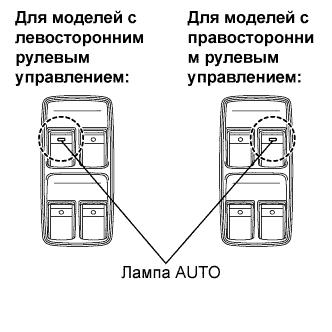

3. Проверьте цикл мигания светодиода AUTO. Сравните цикл мигания с указанным на рисунке.







   Результат:

   Диаграмма мигания	Следующий шаг
   1 или 3	А
   2	B
   4	C

1. Убедитесь, что после перенастройки электрический стеклоподъемник работает нормально.


   OK:

   Электрический стеклоподъемник работает нормально.

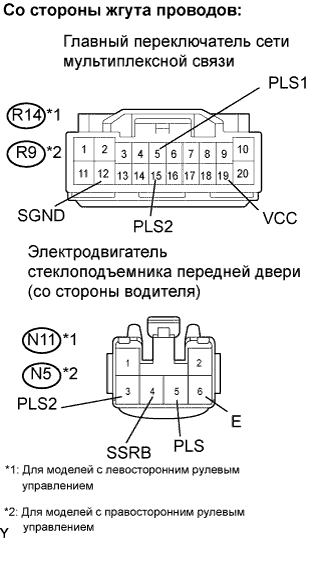

1. Отсоедините разъем R14*1 или R9*2 главного выключателя.


2. Отсоедините разъем N11*1 или N5*2 электродвигателя стеклоподъемника.


3. Измерьте сопротивление разъемов со стороны жгута проводов.



   Номинальное сопротивление:

   для моделей с левосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   R14-19 (VCC) - N11-4 (SSRB)	Менее 1 Ом
   R14-5 (PLS1) - N11-5 (PLS)	Менее 1 Ом
   R14-15 (PLS2) - N11-3 (PLS2)	Менее 1 Ом
   R14-12 (SGND) - N11-6 (E)	Менее 1 Ом
   R14-19 (VCC) или N11-4 (SSRB) - масса	10 кОм или более
   R14-5 (PLS1) или N11-5 (PLS) - масса	10 кОм или более
   R14-15 (PLS2) или N11-3 (PLS2) - масса	10 кОм или более
   R14-12 (SGND) или N11-6 (E) - масса	10 кОм или более

   Для моделей с правосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   R9-19 (VCC) - N5-4 (SSRB)	Менее 1 Ом
   R9-5 (PLS1) - N5-5 (PLS)	Менее 1 Ом
   R9-15 (PLS2) - N5-3 (PLS2)	Менее 1 Ом
   R9-12 (SGND) - N5-6 (E)	Менее 1 Ом
   R9-19 (VCC) или N5-4 (SSRB) - масса	10 кОм или более
   R9-5 (PLS1) или N5-5 (PLS) - масса	10 кОм или более
   R9-15 (PLS2) или N5-3 (PLS2) - масса	10 кОм или более
   R9-12 (SGND) или N5-6 (E) - масса	10 кОм или более
