Dtc P0A08-264 Цепь Состояния Преобразователя Постоянного Тока В Постоянный

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗНАЧЕНИЕ СОПРОТИВЛЕНИЯ NODD ВНУТРИ ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ВЫСОКОВОЛЬТНОГО РЕЛЕ В СБОРЕ)

ПРОВЕРЬТЕ ВЫСОКОВОЛЬТНОЕ РЕЛЕ В СБОРЕ (ПРЕДОХРАНИТЕЛЬ EV)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЖГУТ ЭЛЕКТРОПРОВОДКИ БЛОКА АККУМУЛЯТОРНЫХ БАТАРЕЙ – ПРЕОБРАЗОВАТЕЛЬ ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ ПРЕОБРАЗОВАТЕЛЬ ГИБРИДНОЙ СИСТЕМЫ

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ – РАЗЪЕМ ЖГУТА ЭЛЕКТРОПРОВОДКИ БЛОКА АККУМУЛЯТОРНЫХ БАТАРЕЙ)

ОПИСАНИЕ

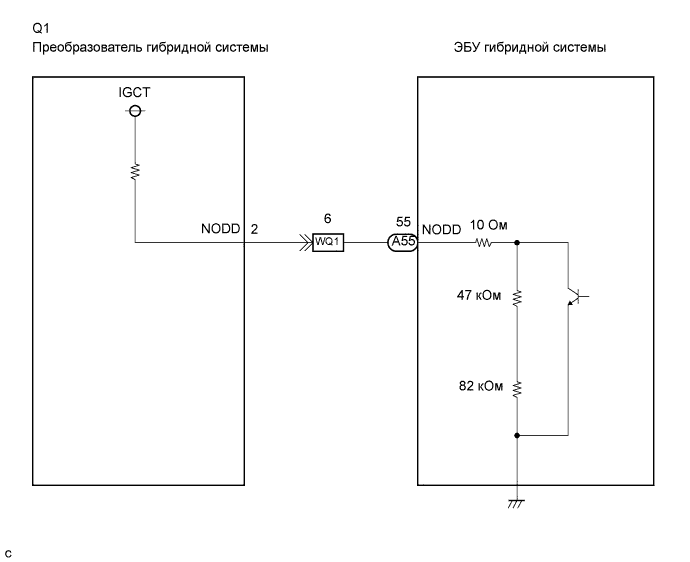

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРЕДОСТЕРЕЖЕНИЕ:

1. Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.

2. После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.


УКАЗАНИЕ:

Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC.


4. Проверьте, выводятся ли коды DTC.



   Результат:




   № DTC	Соответствующая диагностика
   P0A94-547, 548, 549, 550, 124, 125, 126, 127	Цепь повышающего преобразователя
   P0ABC-226, P0ADB-227, P0ADF-229, P0AF0-228	Цепь SMR
   P3004-131, 803	Высоковольтная система
   P0AE6-225	Цепь SMRP

1. Проверьте подключение разъемов ЭБУ гибридной системы.


   Результат:

   Разъемы подсоединены надежно, проблемы с контактом отсутствуют.

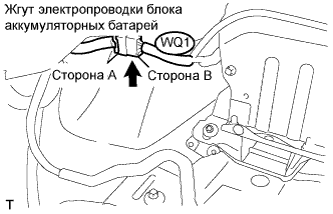

1. Отсоедините разъем жгута электропроводки блока аккумуляторных батарей (см. стр. Нажмите здесь).

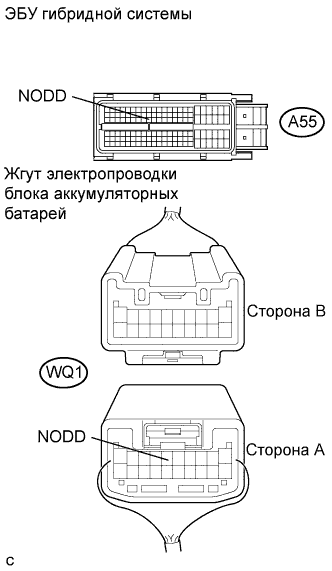

2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   NODD (WQ1-6) - масса	120-140 кОм

ПРЕДОСТЕРЕЖЕНИЕ:

Не забывайте надевать электроизолирующие перчатки.

1. Выключите зажигание и снимите зажим сервисного размыкателя цепи (см. стр. Нажмите здесь).


   ПРИМЕЧАНИЕ:

   При снятом зажиме сервисного размыкателя цепи не включайте зажигание (READY), если нет соответствующего указания в руководстве по ремонту, так как это может стать причиной неисправности.

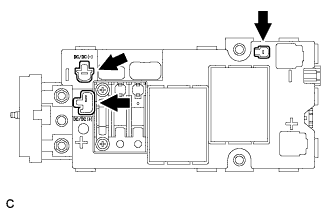

2. Проверьте подключение разъемов высоковольтного реле в сборе.


   Результат:

   Разъемы подсоединены надежно, проблемы с контактом отсутствуют.


ПРЕДОСТЕРЕЖЕНИЕ:

Не забывайте надевать электроизолирующие перчатки.

1. Убедитесь, что снят зажим сервисного размыкателя цепи.

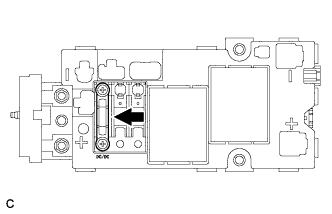

2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   Контакт предохранителя EV	Менее 1 Ом

ПРЕДОСТЕРЕЖЕНИЕ:

Не забывайте надевать электроизолирующие перчатки.

1. Убедитесь, что зажим сервисного размыкателя цепи не установлен.

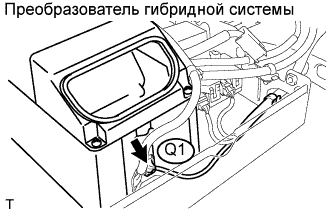

2. Отсоедините разъем низкого напряжения от преобразователя гибридной системы (см. стр. Нажмите здесь).


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   NODD (WQ1-6) - NODD (Q1-2)	Менее 1 Ом

1. Подсоедините все отсоединенные разъемы.


2. Установите зажим сервисного размыкателя цепи.

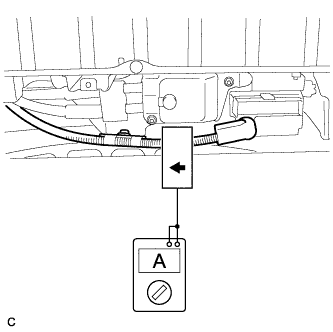

3. Измерьте выходной ток преобразователя гибридной системы при следующих условиях: переключатель положения фар и переключатель электродвигателя вентилятора установлены в положение HI, а обогреватель заднего стекла включен (*1).


4. Измерьте напряжение вспомогательной аккумуляторной батареи в соответствии с предыдущими условиями (*1).


   Результат:

   Параметр / Устройство	Заданные условия
   Ток преобразователя гибридной системы	60-140 A
   Напряжение вспомогательной аккумуляторной батареи	13-15 В

1. Проверьте, нет ли эпизодических неисправностей (см. стр. Нажмите здесь).


1. Отсоедините разъем A55 от ЭБУ гибридной системы.


2. Включите зажигание (IG).


3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   УКАЗАНИЕ:

   Включение зажигания (IG) при снятом зажиме сервисного размыкателя цепи приведет к установке DTC (P0A0D-350), относящегося к системе выключателей блокировки.

   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Заданные условия
   NODD (A55-55) - масса	Менее 1 В

4. Выключите зажигание.

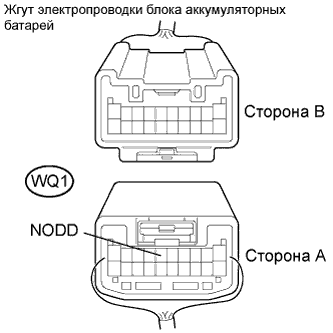

5. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление (проверьте на обрыв):

   Контакты для подключения диагностического прибора	Заданные условия
   NODD (A55-55) - NODD (WQ1-6)	Менее 1 Ом

   Номинальное сопротивление (проверьте на короткое замыкание):

   Контакты для подключения диагностического прибора	Заданные условия
   NODD (A55-55) или NODD (WQ1-6) - масса	10 кОм или более
