Датчик Температуры Окружающего Воздуха Проверка

Снимите датчик температуры окружающего воздуха системы кондиционирования.

Отсоедините разъем от датчика температуры окружающего воздуха системы кондиционирования.

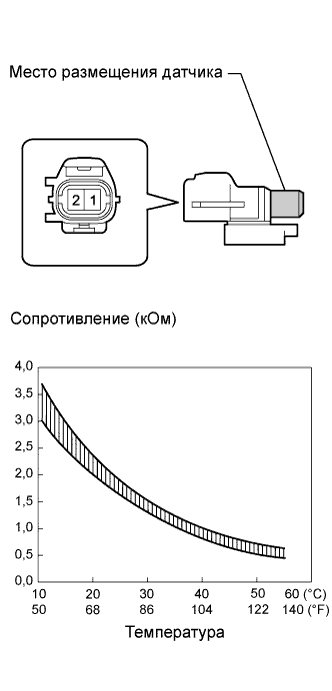

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
1 - 2	10°C (50°F)	3,00–3,73 кОм
1 - 2	15°C (59°F)	2,45–2,88 кОм
1 - 2	20°C (68°F)	1,95–2,30 кОм
1 - 2	25°C (77°F)	1,60–1,80 кОм
1 - 2	30°C (86°F)	1,28–1,47 кОм
1 - 2	35°C (95°F)	1,00–1,22 кОм
1 - 2	40°C (104°F)	0,80–1,00 кОм
1 - 2	45°C (113°F)	0,65–0,85 кОм
1 - 2	50°C (122°F)	0,50–0,70 кОм
1 - 2	55°C (131°F)	0,44–0,60 кОм
1 - 2	60°C (140°F)	0,36–0,50 кОм

ПРИМЕЧАНИЕ:

1. Даже легкое касание датчика может вызвать изменение величины сопротивления. Поэтому всегда удерживайте датчик за разъем.


1. В процессе измерения температура датчика должна совпадать с температурой окружающего воздуха.


УКАЗАНИЕ:

По мере увеличения температуры сопротивление должно уменьшаться (см. график).
