Dtc P0A01-725 Диапазон / Характеристики Цепи Датчика Температуры Охлаждающей Жидкости Электронного Блока Двигателя

ОПИСАНИЕ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ПРЕОБРАЗОВАТЕЛЯ-ИНВЕРТОРА В СБОРЕ)

ПРОВЕРЬТЕ КОЛИЧЕСТВО ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ГИБРИДНОЙ СИСТЕМЫ

ПРОВЕРЬТЕ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (НАСОСА СИСТЕМЫ ОХЛАЖДЕНИЯ С ЭЛЕКТРОДВИГАТЕЛЕМ И КРОНШТЕЙНОМ В СБОРЕ)

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ)

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ECM)

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЭБУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ)

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЕНТИЛЯТОР СИСТЕМЫ ОХЛАЖДЕНИЯ)

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ)

ПРОВЕРЬТЕ НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ С ЭЛЕКТРОДВИГАТЕЛЕМ И КРОНШТЕЙНОМ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ – НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ С ЭЛЕКТРОДВИГАТЕЛЕМ И КРОНШТЕЙНОМ В СБОРЕ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ НАСОСА СИСТЕМЫ ОХЛАЖДЕНИЯ С ЭЛЕКТРОДВИГАТЕЛЕМ)

ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ

ПРОВЕРЬТЕ ЭБУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЕСМ – ЭБУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ)

ОПИСАНИЕ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРЕДОСТЕРЕЖЕНИЕ:

1. Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.

2. После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.


УКАЗАНИЕ:

Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC.


4. Проверьте, выводятся ли коды DTC.


   Результат:

   № DTC	Соответствующая диагностика
   P0A93-346	Неисправность системы охлаждения инвертора.

1. Проверьте подключение разъема низкого напряжения преобразователя-инвертора в сборе.


   Результат:

   Разъем подсоединен надежно, проблемы с контактом отсутствуют.


1. Проверьте, нет ли утечек охлаждающей жидкости.

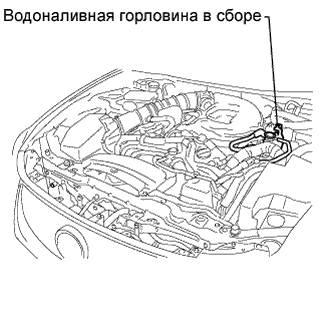

2. Убедитесь, что в водоналивной горловине есть охлаждающая жидкость, и что охлаждающая жидкость в расширительном бачке системы охлаждения находится выше нижнего уровня.



   Результат:




   Результат	Следующий шаг
   Утечки охлаждающей жидкости не обнаружены. Охлаждающая жидкость остается в водоналивной горловине.	А
   Утечки охлаждающей жидкости не обнаружены. В водоналивной горловине нет охлаждающей жидкости.	B
   Обнаружены утечки охлаждающей жидкости.	C

   УКАЗАНИЕ:

   После устранения утечек и добавления охлаждающей жидкости выполните испытания "Activate the Water Pump" и "Cooling Fan" в режиме активной диагностики и убедитесь, что неисправности отсутствуют.

1. Убедитесь, что шланги охлаждающей жидкости не перегнуты и не засорены.


1. Проверьте подключение разъемов ЭБУ гибридной системы.


   Результат:

   Разъемы подключены надежно, плохих контактов нет.


1. Проверьте подключение разъема насоса системы охлаждения с электродвигателем и кронштейном в сборе.


   Результат:

   Разъем подсоединен надежно, проблемы с контактом отсутствуют.


1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Выберите следующие элементы меню: Powertrain / Hybrid Control / Active Test / Activate the Water Pump.


4. Выполните испытание "Activate the Water Pump" в режиме активной диагностики.


5. Во время выполнения активной диагностики "Activate the Water Pump" откройте пробку радиатора инвертора и убедитесь, что на поверхности охлаждающей жидкости есть рябь. Продолжайте активную диагностику не менее 1 мин.


   Результат:

   В течение 1 мин на поверхности охлаждающей жидкости в водоналивной горловине наблюдается рябь.


   ПРИМЕЧАНИЕ:

   1. Выключение зажигания или завершение активной диагностики с открытой пробкой радиатора инвертора приведет к переливу охлаждающей жидкости. Обязательно закройте пробку радиатора инвертора перед тем, как выключать зажигание или завершать активную диагностику.

   2. Насос системы охлаждения с электродвигателем и кронштейном в сборе работает, даже если зажигание включено (READY). Однако, насос системы охлаждения с электродвигателем и кронштейном в сборе не будет работать в течение 20 секунд после включения зажигания (READY).


   УКАЗАНИЕ:

   Насос системы охлаждения работает даже в режиме обслуживания.

1. Проверьте подключение разъемов ECM.


   Результат:

   Разъемы подсоединены надежно, проблемы с контактом отсутствуют.


1. Проверьте подключение разъемов вентилятора системы охлаждения.


   Результат:

   Разъемы подсоединены надежно, проблемы с контактом отсутствуют.


1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Выберите следующие элементы меню: Powertrain / Engine / Active Test / Cooling Fan.


4. Выполните испытание активной диагностики "Cooling Fan".


   Результат:

   Вентилятор системы охлаждения вращается.


1. Подсоедините портативный диагностический прибор к DLC3.


2. Несколько раз сожмите впускной шланг насоса системы охлаждения с электродвигателем и кронштейном в сборе.


3. Включите зажигание (IG).


4. Выберите следующие элементы меню: Powertrain / Hybrid Control / Active Test / Activate the Water Pump.


5. Выполните испытание "Activate the Water Pump" в режиме активной диагностики.


6. Во время выполнения активной диагностики "Activate the Water Pump" откройте пробку радиатора инвертора и убедитесь, что на поверхности охлаждающей жидкости есть рябь. Продолжайте активную диагностику не менее 1 мин.


   Результат:

   В течение 1 мин на поверхности охлаждающей жидкости в водоналивной горловине наблюдается рябь.


   ПРИМЕЧАНИЕ:

   1. Выключение зажигания или завершение активной диагностики с открытой пробкой радиатора инвертора приведет к переливу охлаждающей жидкости. Обязательно закройте пробку радиатора инвертора перед тем, как выключать зажигание или завершать активную диагностику.

   2. Насос системы охлаждения с электродвигателем и кронштейном в сборе работает, даже если зажигание включено (READY). Однако, насос системы охлаждения с электродвигателем и кронштейном в сборе не будет работать в течение 20 секунд после включения зажигания (READY).


   УКАЗАНИЕ:

   1. Продолжайте сжимать впускной шланг насоса системы охлаждения до тех пор, пока уровень жидкости в заливном бачке не прекратит падать.

   2. Насос системы охлаждения работает даже в режиме обслуживания.

   3. После устранения утечек и добавления охлаждающей жидкости выполните испытания "Activate the Water Pump" и "Cooling Fan" в режиме активной диагностики и убедитесь, что неисправности отсутствуют.


1. Отсоедините разъем A55 от ЭБУ гибридной системы.


2. Извлеките интегрированное реле из блока реле № 1 моторного отсека.


3. Подайте напряжение 12 В на контакт 4 разъема 1V интегрированного реле со стороны автомобиля и удостоверьтесь, что насос системы охлаждения работает.


   Результат:

   Насос системы охлаждения работает.


1. Отсоедините разъем A52 от насоса системы охлаждения с электродвигателем и кронштейном в сборе.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление (проверьте на обрыв):

   Контакты для подключения диагностического прибора	Заданные условия
   IWP (A55-61) - SWP (A52-3)	Менее 1 Ом

   Номинальное сопротивление (проверьте на короткое замыкание):

   Контакты для подключения диагностического прибора	Заданные условия
   IWP (A55-61) или SWP (A52-3) - масса	10 кОм или более

1. Извлеките интегрированное реле из блока реле № 1 моторного отсека.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.







   Номинальное сопротивление (проверьте на обрыв):

   Контакты для подключения диагностического прибора	Заданные условия
   IWP (A55-61) - SWP (A52-3)	Менее 1 Ом
   GND (A52-1) - масса	Менее 1 Ом
   1V-4 - +BWP (A52-4)	Менее 1 Ом

   Номинальное сопротивление (проверьте на короткое замыкание):

   Контакты для подключения диагностического прибора	Заданные условия
   IWP (A55-61) или SWP (A52-3) - масса	10 кОм или более

1. Отсоедините разъем электродвигателя вентилятора системы охлаждения.


2. Подайте напряжение 12 В на электродвигатель вентилятора системы охлаждения и убедитесь, что вентилятор системы охлаждения вращается.


   Результат:

   Вентилятор системы охлаждения вращается.


1. Подсоедините разъем электродвигателя вентилятора системы охлаждения.


2. Отсоедините разъем ЭБУ вентилятора системы охлаждения.


3. Подайте напряжение 12 В на ЭБУ вентилятора системы охлаждения и убедитесь, что вентилятор системы охлаждения вращается.


   Результат:

   Вентилятор системы охлаждения вращается.


1. Отсоедините разъем A54 от ECM.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление (проверьте на обрыв):

   Контакты для подключения диагностического прибора	Заданные условия
   RFC (A54-43) - SI (B3-2)	Менее 1 Ом
   E1 (B3-1) - масса	Менее 1 Ом

   Номинальное сопротивление (проверьте на короткое замыкание):

   Контакты для подключения диагностического прибора	Заданные условия
   RFC (A54-43) или SI (B3-2) - масса	10 кОм или более

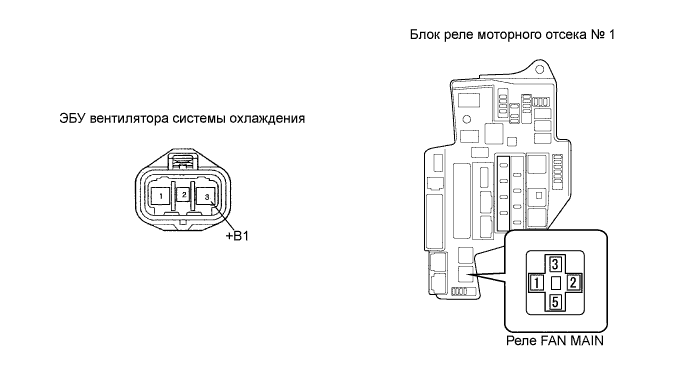

3. Извлеките реле FAN MAIN из блока реле № 1 моторного отсека.


4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.







   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   +B1 (B3-3) - контакт 5 реле FAN MAIN блока реле № 1 моторного отсека	Менее 1 Ом
