СИСТЕМА НАКЛОННОЙ ТЕЛЕСКОПИЧЕСКОЙ РУЛЕВОЙ КОЛОНКИ С ЭЛЕКТРОПРИВОДОМ - Цепь питания привода


ОПИСАНИЕ

Эта цепь представляет собой цепь источника питания электродвигателей.

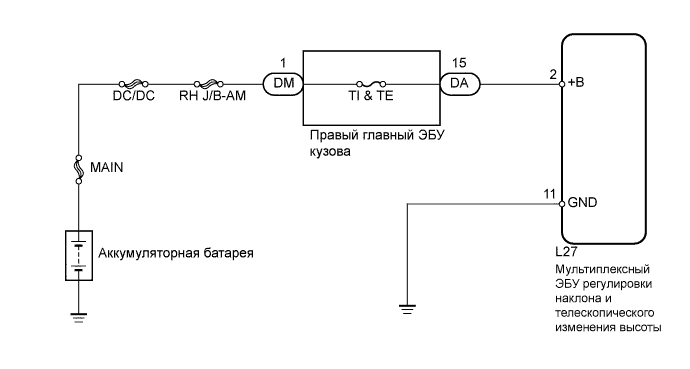

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.Система Наклонной Телескопической Рулевой Колонки С Электроприводом Цепь Питания Привода


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (TI & TE)

  1. Извлеките предохранитель TI & TE из правого главного ЭБУ кузова.

  1. Измерьте сопротивление предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)


    Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.Система Наклонной Телескопической Рулевой Колонки С Электроприводом Цепь Питания Привода

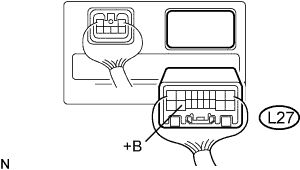

  1. Отсоедините разъем L27 от мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L27-2 (+B) - масса
    		Всегда
    		10–14 В


NG
Перейдите к шагу 4
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – МАССА)


    Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.Система Наклонной Телескопической Рулевой Колонки С Электроприводом Цепь Питания Привода

  1. Отсоедините разъем L27 от мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L27-11 (GND) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)


    Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.Система Наклонной Телескопической Рулевой Колонки С Электроприводом Цепь Питания Привода

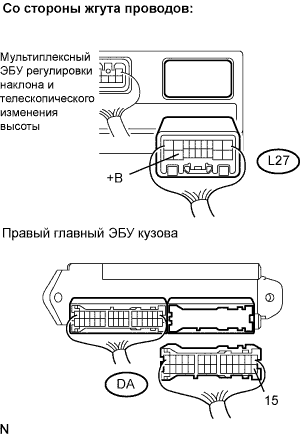

  1. Отсоедините разъем DA от правого главного ЭБУ кузова.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L27-2 (+B) - DA-15
    		Всегда
    		Менее 1 Ом
    L27-2 (+B) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ – ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)
