СИСТЕМА НАКЛОННОЙ ТЕЛЕСКОПИЧЕСКОЙ РУЛЕВОЙ КОЛОНКИ С ЭЛЕКТРОПРИВОДОМ - Цепь питания IG


ОПИСАНИЕ

Когда зажигание включено (IG), цепь питания IG обеспечивает подачу положительного напряжения питания в мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты.
Также посредством этой цепи мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты получает сигналы от выключателя зажигания.

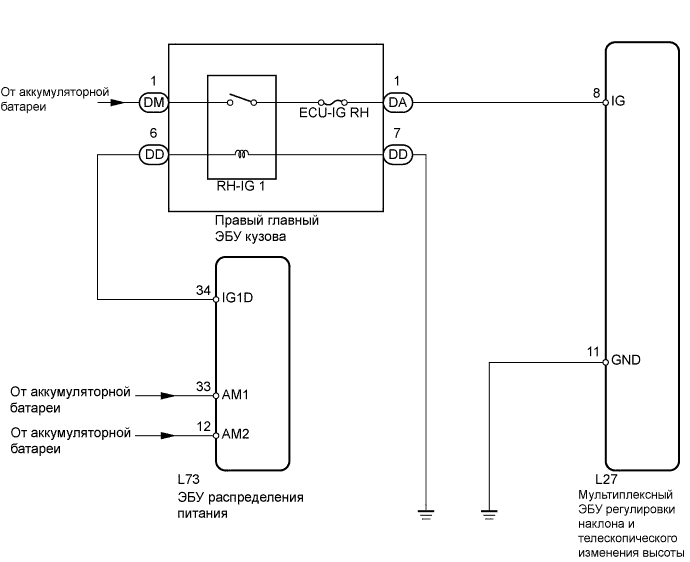

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.Система Наклонной Телескопической Рулевой Колонки С Электроприводом Цепь Питания Ig


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ECU-IG RH)

  1. Извлеките предохранитель ECU-IG RH из правого главного ЭБУ кузова.

  1. Измерьте сопротивление предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ
OK


2.ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (НАПРЯЖЕНИЕ IG)


    Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.Система Наклонной Телескопической Рулевой Колонки С Электроприводом Цепь Питания Ig

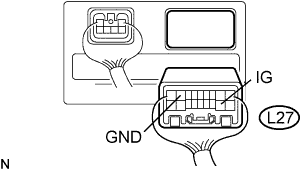

  1. Отсоедините разъем L27 от мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L27-8 (IG) - L27-11 (GND)
    		Зажигание включено (IG)
    		10–14 В


OK
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
NG


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – МАССА)


    Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.Система Наклонной Телескопической Рулевой Колонки С Электроприводом Цепь Питания Ig

  1. Отсоедините разъем L27 от мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L27-11 (GND) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)


    Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.Система Наклонной Телескопической Рулевой Колонки С Электроприводом Цепь Питания Ig

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    DA-1 - масса
    		Зажигание включено (IG)
    		10–14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА – АККУМУЛЯТОРНАЯ БАТАРЕЯ)
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)
