Задний Солнцезащитный Навес В Сборе Снятие

Кузов. Lexus GS450h GWS191
Внутреннее Оборудование Автомобиля. Lexus GS450h GWS191

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  3. СНИМИТЕ ЛЕВЫЙ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  4. СНИМИТЕ ПРАВЫЙ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  5. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  6. СНИМИТЕ СПИНКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  7. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

  8. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ПРАВОЙ ДВЕРИ

  9. СНИМИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ

  10. СНИМИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ

  11. СНИМИТЕ ВНУТРЕННЮЮ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ

  12. СНИМИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ

  13. СНИМИТЕ ВЕРХНИЙ СТОП-СИГНАЛ В СБОРЕ

  14. СНИМИТЕ ДАТЧИК АВТОМАТИЧЕСКОЙ РЕГУЛИРОВКИ ОСВЕЩЕНИЯ

  15. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ

  16. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ № 2 В СБОРЕ

  17. СНИМИТЕ СОЛНЦЕЗАЩИТНЫЙ НАВЕС ЗАДНЕГО ОКНА В СБОРЕ

  18. СНИМИТЕ РЕЛЕ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА

Задний Солнцезащитный Навес В Сборе -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.


2. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Задний Солнцезащитный Навес В Сборе Снятие

  1. Отцепите 2 передних крепления подушки сиденья от кузова.

    ПРИМЕЧАНИЕ:
    Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

    1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.

    2. Повторите рассмотренные действия для другого крепления.

  1. Отцепите 2 задних крепления подушки сиденья от спинки сиденья.

  1. Снимите подушку сиденья.



3. СНИМИТЕ ЛЕВЫЙ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


4. СНИМИТЕ ПРАВЫЙ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


5. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


6. СНИМИТЕ СПИНКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ



Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Задний Солнцезащитный Навес В Сборе Снятие

  1. С помощью отвертки освободите захваты и снимите 2 накладки заднего сиденья.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Задний Солнцезащитный Навес В Сборе Снятие

  1. С помощью отвертки отцепите захват с тем, чтобы открыть крышку каждой из 3 направляющих плечевого крепления ремня заднего сиденья.

  1. Выверните болт и снимите деталь напольного крепления.



    Lexus GS450h GWS191

  1. Выверните 4 болта и отверните 2 гайки.

  1. Снимите спинку сиденья.



7. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Задний Солнцезащитный Навес В Сборе Снятие

  1. Расцепите 5 захватов и снимите опорную наладку.



8. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ПРАВОЙ ДВЕРИ
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


9. СНИМИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ


    Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Задний Солнцезащитный Навес В Сборе Снятие

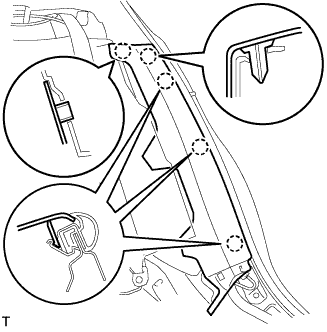

  1. Потяните облицовку в направлении, указанном стрелкой на рисунке, чтобы расцепить 5 захватов. Затем снимите облицовку.



10. СНИМИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


11. СНИМИТЕ ВНУТРЕННЮЮ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ


    Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Задний Солнцезащитный Навес В Сборе Снятие

  1. Освободите 4 фиксатора.

  1. Потяните облицовку в направлении, указанном стрелкой на рисунке, чтобы расцепить 2 захвата. Затем снимите облицовку.



12. СНИМИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


13. СНИМИТЕ ВЕРХНИЙ СТОП-СИГНАЛ В СБОРЕ

  1. Снимите верхний стоп-сигнал.



14. СНИМИТЕ ДАТЧИК АВТОМАТИЧЕСКОЙ РЕГУЛИРОВКИ ОСВЕЩЕНИЯ

  1. Отсоедините разъем и снимите датчик.



15. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ


    Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Задний Солнцезащитный Навес В Сборе Снятие

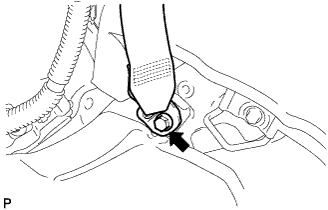

  1. Выверните болт и снимите крепление наружного ремня безопасности заднего сиденья.



    Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Задний Солнцезащитный Навес В Сборе Снятие

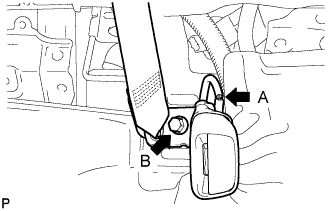

  1. Отсоедините разъем, обозначенный A.

  1. Выверните болта, обозначенный B, и снимите ремень безопасности.



    Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Задний Солнцезащитный Навес В Сборе Снятие

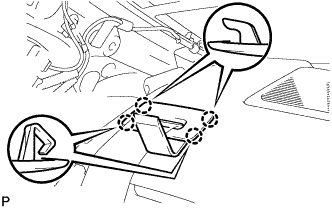

  1. С помощью съемника молдингов освободите 4 захвата и снимите левую направляющую ремня безопасности.

    УКАЗАНИЕ:
    Порядок выполнения работ такой же, как для левой стороны.


    Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Задний Солнцезащитный Навес В Сборе Снятие

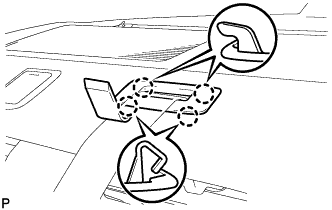

  1. С помощью съемника молдингов освободите 4 захвата и снимите направляющую центрального ремня.



    Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Задний Солнцезащитный Навес В Сборе Снятие

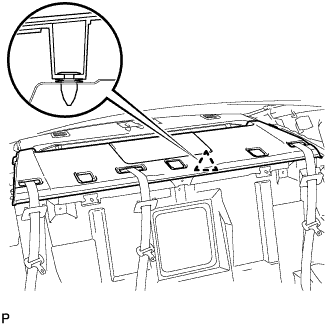

  1. Отцепите фиксатор и снимите панель.



16. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ № 2 В СБОРЕ


    Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Задний Солнцезащитный Навес В Сборе Снятие

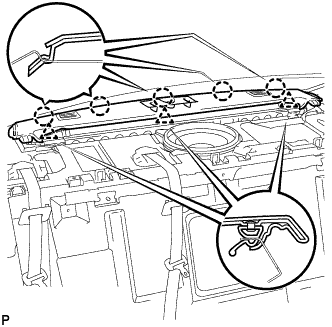

  1. Расцепите 5 захватов и 3 фиксатора.

  1. Отсоедините разъем и снимите панель.



17. СНИМИТЕ СОЛНЦЕЗАЩИТНЫЙ НАВЕС ЗАДНЕГО ОКНА В СБОРЕ


    Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Задний Солнцезащитный Навес В Сборе Снятие

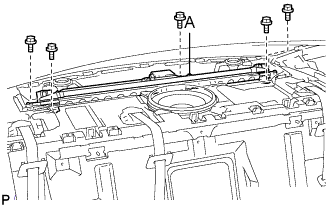

  1. Выверните 5 болтов.

  1. Ослабьте болт, обозначенный A, и снимите солнцезащитный навес окна.

    ПРИМЕЧАНИЕ:
    Не выворачивайте болт A.


18. СНИМИТЕ РЕЛЕ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА

  1. С помощью отвертки расцепите захват и снимите крышку реле.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  1. Выверните 2 винта.

  1. Отсоедините разъем и снимите реле.
