Задний Солнцезащитный Навес В Сборе -- Установка |
- УКАЗАНИЕ:
- Если для болта не указан момент затяжки, см. таблицу стандартных болтов (см. стр. Нажмите здесь).
| 1. УСТАНОВИТЕ РЕЛЕ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА |
Установите реле и закрепите его 2 винтами.
Подсоедините разъем.
Введите в зацепление захват, чтобы установить крышку реле.
| 2. УСТАНОВИТЕ СОЛНЦЕЗАЩИТНЫЙ НАВЕС ЗАДНЕГО ОКНА В СБОРЕ |

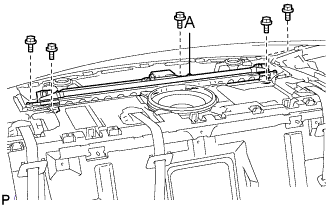

Временно установите солнцезащитный навес окна, затянув болт A.
 |
Установите солнцезащитный навес окна и закрепите его 5 болтами.
| 3. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ № 2 В СБОРЕ |
Подсоедините разъем.
 |
Введите в зацепление 5 захватов и 3 фиксатора и установите панель.
| 4. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ |

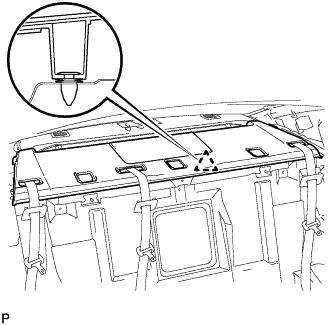

Введите в зацепление захват и установите панель облицовки отделения для мелких вещей.
 |
Введите в зацепление 4 захвата и установите направляющую центрального ремня безопасности.
Установите ремень безопасности и закрепите его болтом, обозначенным B.
- Момент затяжки:
- 18,1 Н*м{185 кгс*см, 13 фунт-сила-футов}
 |
Подсоедините разъем, обозначенный A.

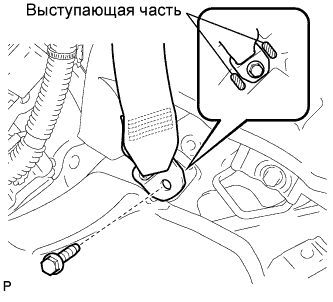

Установите крепление ремня безопасности заднего сиденья и закрепите его болтом.
- Момент затяжки:
- 18,1 Н*м{185 кгс*см, 13 фунт-сила-футов}
 |
Введите в зацепление 4 захвата и установите направляющую левого ремня безопасности.
 |
| 5. УСТАНОВИТЕ ДАТЧИК АВТОМАТИЧЕСКОЙ РЕГУЛИРОВКИ ОСВЕЩЕНИЯ |
Подсоедините разъем и установите датчик.
| 6. УСТАНОВИТЕ ВЕРХНИЙ СТОП-СИГНАЛ В СБОРЕ |
Установите верхний стоп-сигнал.
| 7. УСТАНОВИТЕ ВНУТРЕННЮЮ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ |
Введите в зацепление 2 захвата и 4 фиксатора и установите облицовку.
| 8. УСТАНОВИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 9. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ |
Введите в зацепление 5 захватов и установите облицовку.
 |
Вытяните сложенную кромку уплотнителя.
| 10. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 11. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
Введите в зацепление 5 захватов и установите опорную накладку.
 |
Вытяните сложенную кромку уплотнителя.
| 12. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ПРАВОЙ ДВЕРИ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 13. УСТАНОВИТЕ СПИНКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
 |
Установите спинку сиденья в салон.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить кузов автомобиля.
Закрепите спинку сиденья 4 болтами и 2 гайками.
- Момент затяжки:
- 18,1 Н*м{185 кгс*см, 13 фунт-сила-футов}
Установите 2 накладки заднего сиденья.
Пропустите 3 ремня безопасности через 3 направляющих плечевых креплений заднего сиденья и закройте 3 крышки.
Закрепите напольную деталь крепления болтом.
| 14. УСТАНОВИТЕ ПОДГОЛОВНИК ЦЕНТРАЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
| 15. УСТАНОВИТЕ ЛЕВЫЙ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
| 16. УСТАНОВИТЕ ПРАВЫЙ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
| 17. УСТАНОВИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
 |
Подсоедините 2 задних крепления подушки сиденья к спинке сиденья.
Подсоедините 2 передних крепления подушки сиденья к кузову.
Убедитесь, что подушка сиденья установлена надежно.
- ПРИМЕЧАНИЕ:
- При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.
| 18. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 19. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
