Рулевое Управление. Lexus GS450h GWS191
Рулевое Управление С Усилителем. Lexus GS450h GWS191

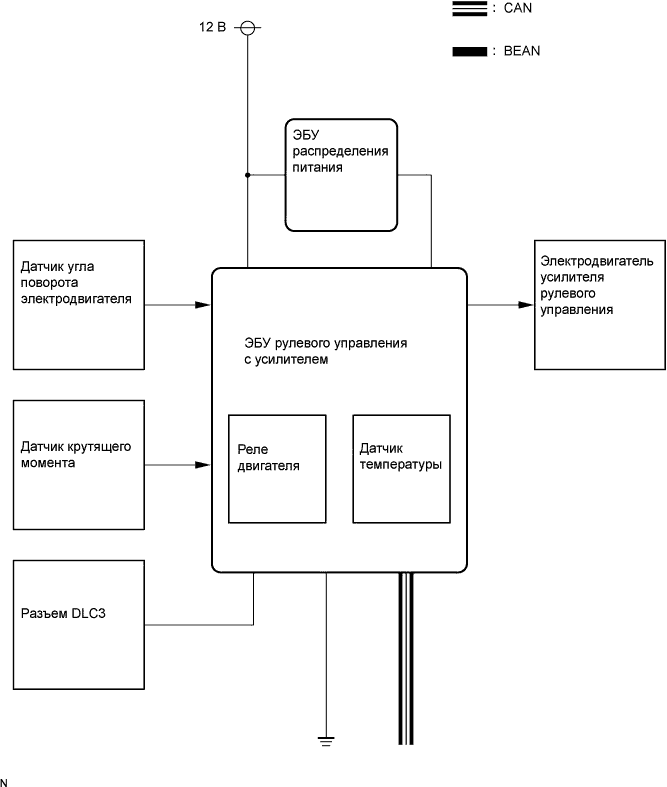

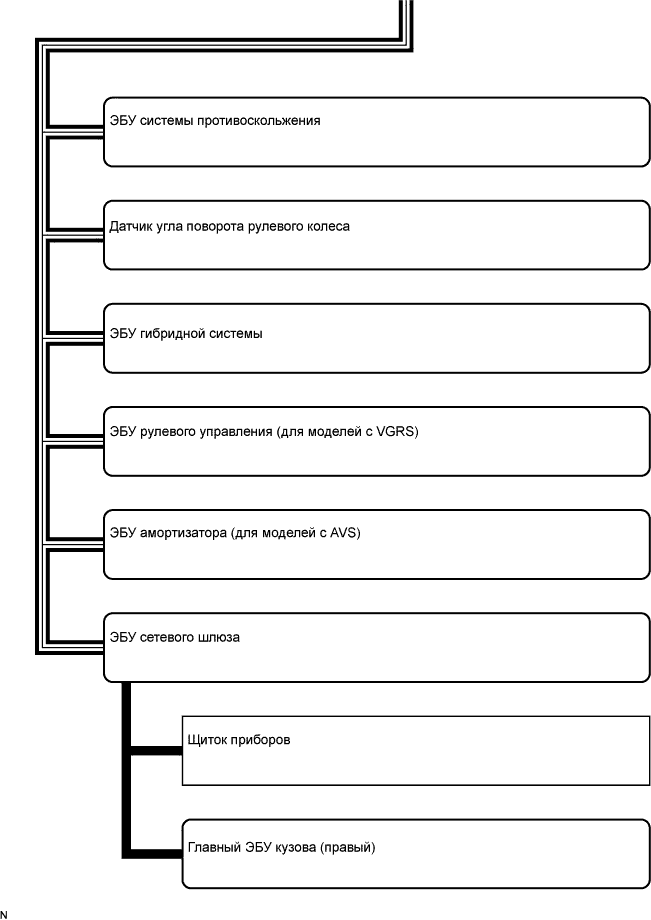

Система Рулевого Управления С Электроусилителем -- Схема Системы |
| Передающий ЭБУ (передатчик) | Принимающий ЭБУ | Сигналы | Метод передачи данных |
| ЭБУ гибридной системы | ЭБУ рулевого управления с усилителем | Сигнал данных вариации T/M | CAN |
| ЭБУ гибридной системы | ЭБУ рулевого управления с усилителем | Сигнал частоты вращения коленчатого вала двигателя | CAN |
| ЭБУ гибридной системы | ЭБУ рулевого управления с усилителем | Сигнал температуры окружающего воздуха | CAN |
| ЭБУ гибридной системы | ЭБУ рулевого управления с усилителем | Сигнал температуры воздуха на впуске | CAN |
| ЭБУ гибридной системы | ЭБУ рулевого управления с усилителем | Сигнал данных вариации двигателя | CAN |
| ЭБУ гибридной системы | ЭБУ рулевого управления с усилителем | Сигнал информации о рынке сбыта автомобиля | CAN |
| ЭБУ системы противоскольжения | ЭБУ рулевого управления с усилителем | Выходной управляющий сигнал (для EPS) | CAN |
| ЭБУ системы противоскольжения | ЭБУ рулевого управления с усилителем | Сигнал требуемого дополнительного крутящего момента | CAN |
| ЭБУ системы противоскольжения | ЭБУ рулевого управления с усилителем | Сигнал скорости автомобиля (SP1) | CAN |
| ЭБУ системы противоскольжения | ЭБУ рулевого управления с усилителем | Сигнал подтверждения требуемого угла поворота рулевого колеса и дополнительного крутящего момента | CAN |
| ЭБУ системы противоскольжения | ЭБУ рулевого управления с усилителем | Сигнал скорости автомобиля (SP2) | CAN |
| ЭБУ системы противоскольжения | ЭБУ рулевого управления с усилителем | Сигнал режима активной диагностики | CAN |
| ЭБУ системы противоскольжения | ЭБУ рулевого управления с усилителем | Сигнал управления VSC | CAN |
| ЭБУ системы противоскольжения | ЭБУ рулевого управления с усилителем | Сигнал управления АБС | CAN |
| Датчик угла поворота рулевого колеса | ЭБУ рулевого управления с усилителем | Сигнал целостности данных (верные/неверные данные) | CAN |
| Датчик угла поворота рулевого колеса | ЭБУ рулевого управления с усилителем | Сигнал обрыва в цепи +B | CAN |
| Датчик угла поворота рулевого колеса | ЭБУ рулевого управления с усилителем | Сигнал неисправности датчика | CAN |
| Датчик угла поворота рулевого колеса | ЭБУ рулевого управления с усилителем | Сигнал угла поворота рулевого колеса | CAN |
| Датчик угла поворота рулевого колеса | ЭБУ рулевого управления с усилителем | Сигнал достоверности "нуля" датчика в памяти | CAN |
| Датчик угла поворота рулевого колеса | ЭБУ рулевого управления с усилителем | Сигнал "нуля", сохраненного в датчике угла поворота рулевого колеса | CAN |
| Главный ЭБУ кузова (правый) | ЭБУ рулевого управления с усилителем | Сигнал модели автомобиля | BEAN, CAN |
| ЭБУ рулевого управления с усилителем | ЭБУ системы противоскольжения | Сигнал неверного угла поворота шестерни EPS | CAN |
| ЭБУ рулевого управления с усилителем | ЭБУ системы противоскольжения | Сигнал неверного тока усилителя EPS | CAN |
| ЭБУ рулевого управления с усилителем | ЭБУ системы противоскольжения | Сигнал неверного показания датчика крутящего момента EPS | CAN |
| ЭБУ рулевого управления с усилителем | ECM | Сигнал запроса повышения частоты вращения холостого хода EPS | CAN |
| ЭБУ рулевого управления с усилителем | ЭБУ системы противоскольжения | Сигнал показания датчика крутящего момента EPS | CAN |
| ЭБУ рулевого управления с усилителем | ЭБУ системы противоскольжения | Сигнал угла поворота шестерни EPS | CAN |
| ЭБУ рулевого управления с усилителем | ЭБУ системы противоскольжения | Сигнал тока усилителя EPS | CAN |
| ЭБУ рулевого управления с усилителем | Щиток приборов | Сигнал запроса включения контрольной лампы EPS | BEAN, CAN |
| ЭБУ рулевого управления с усилителем | Щиток приборов | Сигнал диагностической информации EPS | BEAN, CAN |
- УКАЗАНИЕ:
- Передается, когда автомобиль регистрирует различное сцепление между шинами и дорогой вследствие ее состояния.
