  1. КОНТАКТЫ ЭБУ

  1. ПРОВЕРЬТЕ РАЗЪЕМ СО СТОРОНЫ ЖГУТА ПРОВОДОВ

Система Рулевого Управления С Электроусилителем -- Контакты Эбу



КОНТАКТЫ ЭБУ

Lexus GS450h GWS191.Рулевое Управление С Усилителем.Система Рулевого Управления С Усилителем.Система Рулевого Управления С Электроусилителем  Контакты Эбу


УКАЗАНИЕ:
ЭБУ рулевого управления с усилителем имеет водонепроницаемые разъемы. Поэтому напряжения и форму сигналов невозможно проверить, не отсоединяя разъемы от автомобиля.

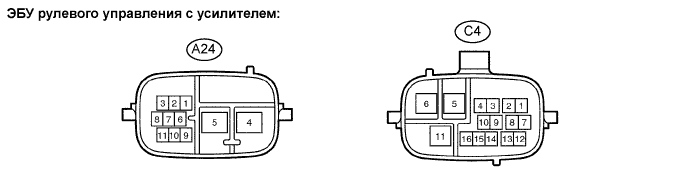

Обозначения (номера контактов)
Цвет проводки
Описание контактов
CAN+ (A24-1)
W
Передача данных по локальной шине CAN
CANH (A24-2)
W
Линия шины CAN высокого уровня
CANL (A24-3)
B
Линия шины CAN низкого уровня
PIG (A24-4)
W
Источник питания
PGND (A24-5)
B
Масса источника питания
CAN- (A24-8)
B
Передача данных по локальной шине CAN
IG (A24-9)
B-Y
Источник питания IG
SIL (A24-10)
R
Сигнал диагностики
RLY (A24-11)
LG-B
Сигнал управления реле EPS
TRQV (C4-1)
W
Питание датчика крутящего момента
RZV (C4-2)
B
Питание датчика угла поворота
RZCS (C4-3)
R
Входной сигнал фазы COS (датчика угла поворота)
RZSN (C4-4)
W
Входной сигнал фазы SIN (датчика угла поворота)
U (C4-5)
B
Выход фазы U электродвигателя
W (C4-6)
R
Выход фазы W электродвигателя
INSN (C4-7)
G-W
Входной сигнал фазы SIN (датчика крутящего момента со стороны входного вала)
INCS (C4-8)
R - L
Входной сигнал фазы COS (датчика крутящего момента со стороны входного вала)
OUSN (C4-9)
G - B
Входной сигнал фазы SIN (датчика крутящего момента со стороны выходного вала)
OUCS (C4-10)
Y - B
Входной сигнал фазы COS (датчика крутящего момента со стороны выходного вала)
VC (4-11)
W
Выход фазы V электродвигателя
TQG1 (C4-12)
L - W
Масса цепи питания датчика крутящего момента
RZG (C4-13)
G
Масса цепи питания датчика угла поворота
TQG2 (C4-14)
R-B
Масса измерительной цепи датчика крутящего момента

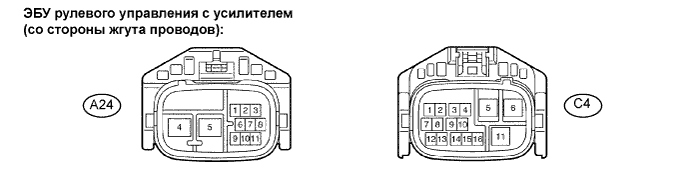

ПРОВЕРЬТЕ РАЗЪЕМ СО СТОРОНЫ ЖГУТА ПРОВОДОВ

Lexus GS450h GWS191.Рулевое Управление С Усилителем.Система Рулевого Управления С Усилителем.Система Рулевого Управления С Электроусилителем  Контакты Эбу


Обозначения (номера контактов)
Цвет проводки
Описание контактов
Режим
Заданные условия
PIG (A24-4) - PGND (A24-5)
W-B
Источник питания
Всегда
Менее 1 В
PGND (A24-5) - масса
B - масса
Масса источника питания
Всегда
Менее 1 Ом
IG (A24-9) - PGND (A24-5)
B-Y - B
Источник питания IG
Зажигание включено (IG)
10–14 В
RLY (A24-11) - PGND (A24-5)
LG-B - B
Сигнал управления реле EPS
Всегда
10–14 В
U (C4-5) - W (C4-6)/ V (C4-11)
B - R/W
Выход фазы U электродвигателя
Всегда
Менее 1 Ом
W (C4-6) - U (C4-5)/ V (C4-11)
R - B/W
Выход фазы W электродвигателя
Всегда
Менее 1 Ом
V (C4-11) - U (C4-5)/ W (C4-6)
W - B/R
Выход фазы V электродвигателя
Всегда
Менее 1 Ом
