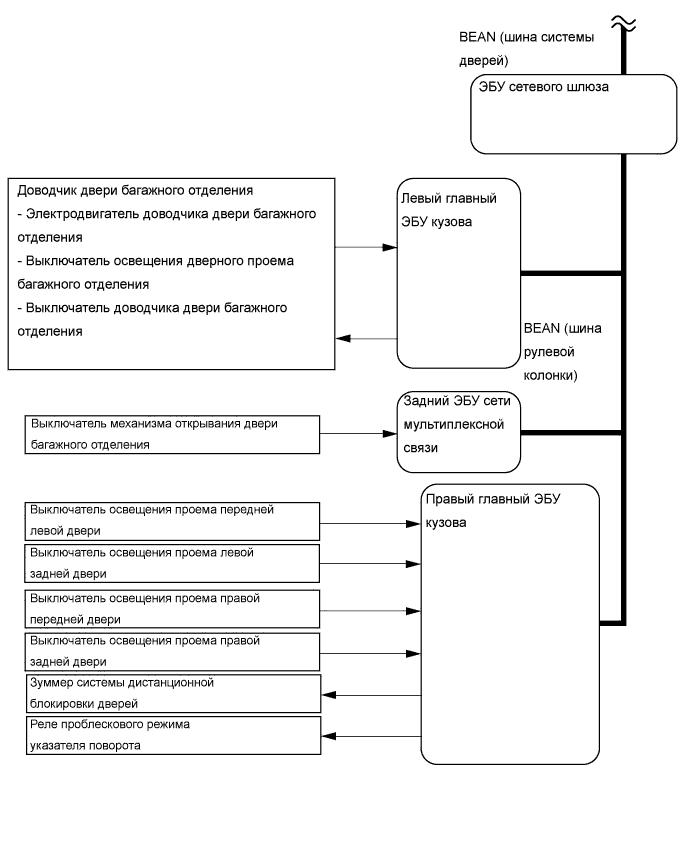

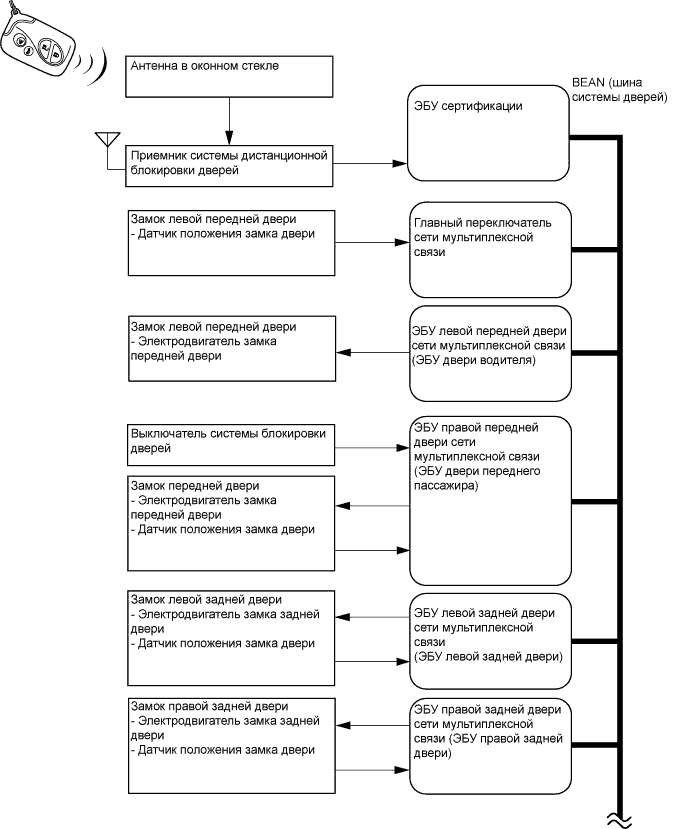

Система Дистанционного Управления Замками Дверей Схема Системы
Система Дистанционного Управления Замками Дверей -- Схема Системы |
Таблица обмена данными:Передатчик
| Приемник
| Сигнал
| Шина
|
Правый главный ЭБУ кузова
| ЭБУ левой передней двери сети мультиплексной связи
| - Сигнал зуммера системы дистанционного управления замками дверей
- Сигнал выключателя освещения проема двери водителя
- Сигнал управления блокировкой двери со стороны водителя
| BEAN
|
ЭБУ правой передней двери сети мультиплексной связи
| - Сигнал зуммера системы дистанционного управления замками дверей
- Сигнал выключателя освещения проема двери со стороны переднего пассажира
- Сигнал управления блокировкой двери со стороны переднего пассажира
|
ЭБУ левой задней двери сети мультиплексной связи
| - Сигнал зуммера системы дистанционного управления замками дверей
- Сигнал выключателя освещения проема левой задней двери
- Сигнал управления блокировкой левой задней двери
|
ЭБУ правой задней двери сети мультиплексной связи
| - Сигнал зуммера системы дистанционного управления замками дверей
- Сигнал выключателя освещения проема правой задней двери
- Сигнал управления блокировкой правой задней двери
|
Задний ЭБУ сети мультиплексной связи
| Правый главный ЭБУ кузова
| - Сигнал выключателя освещения проема двери багажника
|
