Система Дистанционного Управления Замками Дверей Не Работает Только Функция Дистанционного Управления

ОПИСАНИЕ СИСТЕМЫ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАБОТОСПОСОБНОСТЬ СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

УБЕДИТЕСЬ, ЧТО СВЕТОДИОД ПЕРЕДАТЧИКА ГОРИТ

ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

ПРОВЕРЬТЕ РАБОТУ БАТАРЕИ ПЕРЕДАТЧИКА

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕРТИФИКАЦИИ - ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ)

ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (НАПРЯЖЕНИЕ ПИТАНИЯ)

ПРОВЕРЬТЕ ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ (ВЫВОД)

ПРОВЕРЬТЕ АНТЕННУ УСИЛИТЕЛЯ (АНТЕННУ НА ОКОННОМ СТЕКЛЕ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ - АНТЕННА УСИЛИТЕЛЯ)

ПРОВЕРЬТЕ РАБОТУ АНТЕННЫ УСИЛИТЕЛЯ

ПРОВЕРЬТЕ ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ (В ДЕЙСТВИИ)

ПРОВЕРЬТЕ РАБОТУ ЭБУ СЕРТИФИКАЦИИ

ОПИСАНИЕ СИСТЕМЫ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Проверьте функции системы дистанционного управления замками дверей (см. стр. Нажмите здесь).


   OK:

   Все функции системы дистанционного управления замками дверей, управляемые выключателями передатчика, работают нормально.


1. Убедитесь, что светодиод передатчика загорается 3 раза при трехкратном нажатии переключателя.


   OK:

   Светодиод передатчика загорается 3 раза при трехкратном нажатии переключателя.


1. Проверьте работу функций выключателей LOCK (ЗАБЛОКИР) / UNLOCK (РАЗБЛОКИР).


   ПРИМЕЧАНИЕ:

   Стандартный порядок проверки: Удерживайте выключатель передатчика нажатым в течение 1 с, направляя луч на наружную ручку водительской двери с расстояния 1м (3,28 фута). Передатчик должен быть направлен прямо на ручку, т.е. под углом 90° к кузову автомобиля.

1. Временно замените батарею передатчика новой или исправной (см. стр.Нажмите здесь).


2. Убедитесь, что все двери блокируются и разблокируются с помощью выключателей передатчика LOCK (ЗАБЛОКИР) / UNLOCK (РАЗБЛОКИР).


   OK:

   Двери блокируются и разблокируются с помощью выключателей передатчика.


1. Отсоедините разъем V28 ЭБУ.


2. Отсоедините разъем V36 приемника.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   V28-39 (RSSI) - V36-5 (RSSI)	Менее 1 Ом
   V28-38 (RDA) - V36-3 (DATA)
   V28-29 (RC0) - V36-2 (+5)
   V28-17 (GND) - масса
   V36-6 (GND) - масса
   V28-39 (RSSI) или V36-5 (RSSI) - масса	10 кОм или более
   V28-38 (PDA) или 36-3 (DATA) - масса
   V28-29 (RC0) или V36-2 (+5) - масса

1. Отсоедините разъем V36 приемника.


2. Измерьте напряжение ЭБУ.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Заданные условия
   V28-29 (RC0) - масса	4,6-5,4 В

1. Подсоедините разъем V36 приемника.


2. Измерьте напряжение между всеми контактами разъема и массой.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   V36-3 (DATA) - масса	Зажигание выключено, все двери закрыты, выключатель передатчика не нажат	10-14 В
   	Зажигание выключено, все двери закрыты, выключатель передатчика нажат	Формирование импульсов

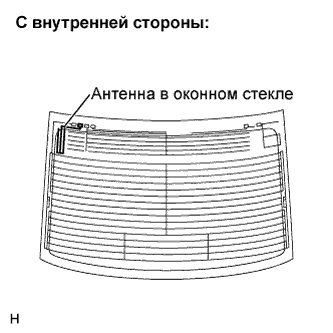

1. Проверьте все нити антенны на стекле на наличие обрывов.


2. С помощью измерительного прибора проверьте все нити антенны на стекле на наличие обрывов.


   ПРИМЕЧАНИЕ:



   1.

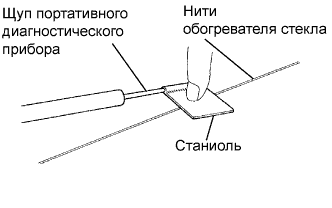

   2. Оберните отрицательный (-) щуп измерительного прибора станиолью, как показано на рисунке. Приложите станиоль к нитям антенны и аккуратно прижмите ее пальцем, чтобы не повредить антенну, и проверьте нити антенны.

   3. Если необходимо очистить стекло, используйте мягкую сухую ткань и протирайте стекло по направлению нитей антенны, чтобы не повредить их.

   4. Не используйте обычные моющие средства и средства для очистки стекол.


   1. Двигайте щуп измерительного прибора вдоль нити антенны и проверьте их на наличие обрывов.


      OK:

      В ходе выполнения визуальной проверки и проверки с помощью измерительного прибора обрывов нитей антенны не обнаружено.

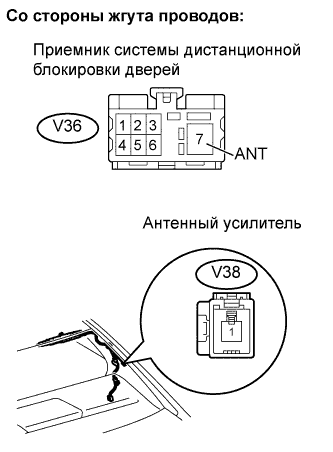

1. Отсоедините разъем V36 приемника.


2. Отсоедините разъем V38 антенны.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   V36-7 (ANT) - V38-1 (ANT)	Менее 1 Ом
   V36-7 (ANT) - V38-1 (ANT)	10 кОм или более

1. Временно замените антенну усилителя новой или исправной.


2. Убедитесь, что все двери блокируются и разблокируются с помощью выключателей передатчика LOCK (ЗАБЛОКИР) / UNLOCK (РАЗБЛОКИР).


   OK:

   Двери блокируются и разблокируются с помощью выключателей передатчика.


1. Временно замените приемник системы управления замками дверей на новый или исправный.


2. Убедитесь, что все двери блокируются и разблокируются с помощью выключателей передатчика LOCK (ЗАБЛОКИР) / UNLOCK (РАЗБЛОКИР).


   OK:

   Двери блокируются и разблокируются с помощью выключателей передатчика.


1. Временно замените ЭБУ сертификации новым или исправным блоком.


2. Убедитесь, что все двери блокируются и разблокируются с помощью выключателей передатчика LOCK (ЗАБЛОКИР) / UNLOCK (РАЗБЛОКИР).


   OK:

   Двери блокируются и разблокируются с помощью выключателей передатчика.
