Система Дистанционного Управления Замками Дверей Контакты Эбу

Электрооборудование Автомобиля. Lexus GS450h GWS191
Дверные Замки. Lexus GS450h GWS191

  1. ПРОВЕРЬТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ПРАВОЙ СТОРОНЫ КОЖУХА)

  1. ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ

Система Дистанционного Управления Замками Дверей -- Контакты Эбу

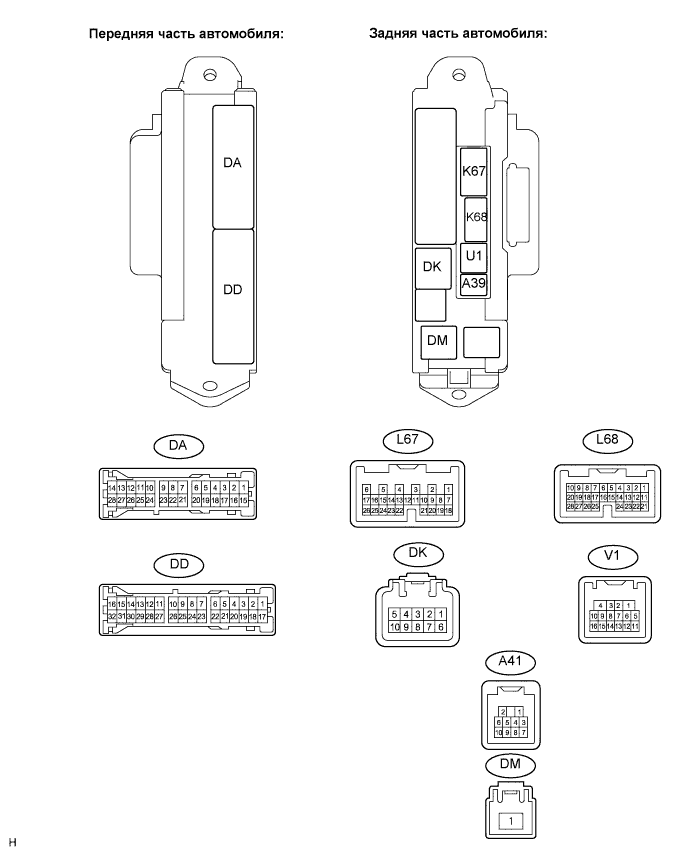

ПРОВЕРЬТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ПРАВОЙ СТОРОНЫ КОЖУХА)

Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Дистанционного Управления Замками Дверей Контакты Эбу

  1. Отсоедините разъемы DA, DD, DK, DM, L68 и V1 ЭБУ.

  2. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    GND2 (DD-7) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    GND2 (DA-5) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    BECU (DK-5) - GND2 (DD-7)
    		G-R - W-B
    		Источник питания BECU
    		Всегда
    		10-14 В
    ACC (DM-1) - GND2 (DD-7)
    		B - W-B
    		Источник питания ACC
    		Питание выключено
    		Менее 1 В
    Зажигание включено (ACC)
    		10-14 В
    IG (DM-1) - GND2 (DD-7)
    		B - W-B
    		Источник питания IG
    		Питание выключено
    		Менее 1 В
    Зажигание включено (IG)
    		10-14 В
    DTCY (V1-14) - масса
    		R - масса
    		Вход выключателя освещения проема двери со стороны водителя
    		Дверь со стороны водителя открыта
    		Менее 1 Ом
    Дверь со стороны водителя закрыта
    		10 кОм или более
    PCTY (L68-23) - масса
    		R - масса
    		Вход выключателя освещения проема двери со стороны пассажира
    		Дверь со стороны пассажира открыта
    		Менее 1 Ом
    Дверь со стороны пассажира закрыта
    		10 кОм или более
    RCTY (V1-16) - масса
    		L - масса
    		Вход выключателя освещения проема правой задней двери
    		Задняя правая дверь открыта
    		Менее 1 Ом
    Задняя правая дверь закрыта
    		10 кОм или более
    LCTY (DA-11) - масса
    		G - масса
    		Вход выключателя освещения проема левой задней двери
    		Задняя левая дверь открыта
    		Менее 1 Ом
    Задняя левая дверь закрыта
    		10 кОм или более
    1. Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  3. Подсоедините разъемы DA, DD, DK, DM, L68 и V1 ЭБУ.

  4. Измерьте напряжение на разъемах со стороны жгута проводов.


Обозначения (номера контактов)
Цвет проводки
Описание контактов
Режим
Заданные условия
HAZ (L67-2) - масса
O - масса
Управление указателями поворота
Обратная связь ON (ВКЛ)
Формирование импульсов
Обратная связь OFF (ВЫКЛ)
10-14 В
BZR (A41-2) - масса
G - масса
Управление зуммером системы дистанционного управления замками дверей
Обратная связь ON (ВКЛ)
Формирование импульсов
Обратная связь OFF (ВЫКЛ)
10-14 В
  1. Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.

ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ

Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей.Система Дистанционного Управления Замками Дверей Контакты Эбу

  1. Отсоедините разъем V28 ЭБУ.

  2. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    E (V28-17) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    +B1 (V28-1) - E (V28-17)
    		G - W-B
    		Питание аккумуляторной батареи
    		Всегда
    		10-14 В
    IG (V28-18) - E (V28-17)
    		B - W-B
    		Источник питания IG
    		Зажигание включено (IG)
    		10-14 В
    Питание выключено
    		Менее 1 В
    1. Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  3. Подсоедините разъем V28 ЭБУ.

  4. Измерьте напряжение на разъеме.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    RSS1 (V28-39) - E (V28-17)
    		O - W-B
    		Выходной сигнал приемника системы блокировки дверей
    		Зажигание выключено, все двери закрыты, выключатель передатчика не нажат
    		10-14 В
    Зажигание выключено, все двери закрыты, выключатель передатчика нажат
    		Менее 1 В
    RDA (V28-38) - E (V28-17)
    		LG - W-B
    		Выходной сигнал приемника системы блокировки дверей
    		Зажигание выключено, все двери закрыты, выключатель передатчика не нажат
    		10-14 В
    Зажигание выключено, все двери закрыты, выключатель передатчика нажат
    		Формирование импульсов
    ASEL (V28-37) - E (V28-17)
    		O - W-B
    		Изменение приемника системы блокировки дверей (с дверного приемника на приемник багажного отделения)
    		Все двери закрыты и выключатель LUGGAGE передатчика не нажат
    		Менее 1 В
    Все двери закрыты и выключатель LUGGAGE передатчика нажат
    		4,6-5,4 В
    RCO (V28-29) - E (V28-17)
    		P - W-B
    		Подача питания от аккумуляторной батареи к приемнику системы блокировки дверей
    		Всегда
    		4,6-5,4 В
    1. Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
