СИСТЕМА БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ - Цепь питания электродвигателя блокировки рулевого управления


ОПИСАНИЕ

ЭБУ блокировки рулевого управления подключен к ЭБУ распределения питания и ЭБУ сертификации. ЭБУ блокировки рулевого управления не может привести в действие электродвигатель, пока не получит разрешение от обоих ЭБУ.

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.Система Блокировки Рулевого Управления Цепь Питания Электродвигателя Блокировки Рулевого Управления


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ СОСТОЯНИЕ АВТОМОБИЛЯ

  1. Проверьте состояние системы блокировки рулевого управления.

    Результат:
    Условие
    		Следующий шаг
    Блокировка рулевого управления не снимается
    		А
    Рулевое управление не блокируется
    		B


B
Перейдите к шагу 6
А


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (КОМАНДА БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и портативный диагностический прибор.

  1. Выберите указанный ниже параметр из списка Data List и считайте его значение с дисплея портативного диагностического прибора.

    ЭБУ сертификации:

    Параметр
    		Измеряемая величина / диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    Lock/Unlock Receive
    		Регистрация получения команды блокировки рулевого управления / YES или NO
    		YES: сигнал блокировки/разблокировки рулевого управления получен
    NO: сигнал блокировки/разблокировки рулевого управления не получен
    		-

  1. Проверьте, подтверждается ли получение команды на разблокировку рулевого управления.

    OK:
    На экране диагностического прибора отображается значение "YES".


NG
ПРОВЕРЬТЕ СИСТЕМУ ПОСАДКИ И ЗАПУСКА
OK


3.ПРОВЕРЬТЕ ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ


    Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.Система Блокировки Рулевого Управления Цепь Питания Электродвигателя Блокировки Рулевого Управления

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L28-3 (IGE) - L28-2 (SGND)
    1. Зажигание выключено
    2. Включите зажигание (ACC или IG)
    1. Электродвигатель работает: менее 1 В
    2. Электродвигатель не работает:
      10–12 В


OK
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
NG


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ – МАССА)


    Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.Система Блокировки Рулевого Управления Цепь Питания Электродвигателя Блокировки Рулевого Управления

  1. Отсоедините разъем L28 от привода блокировки рулевого управления.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L28-2 (SGND) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

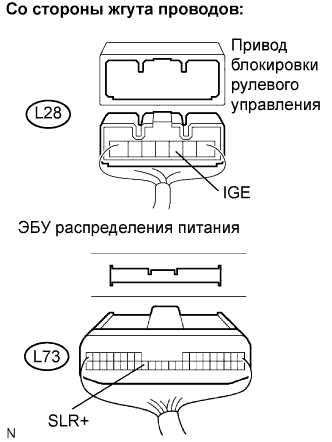

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ – ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)


    Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.Система Блокировки Рулевого Управления Цепь Питания Электродвигателя Блокировки Рулевого Управления

  1. Отсоедините разъем L73 от ЭБУ распределения питания.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L28-3 (IGE) - L73-32 (SLR+)
    		Всегда
    		Менее 1 Ом
    L28-3 (IGE) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ

6.ПРОВЕРЬТЕ ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ


    Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.Система Блокировки Рулевого Управления Цепь Питания Электродвигателя Блокировки Рулевого Управления

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L28-3 (IGE) - L28-2 (SGND)
    1. Установите рычаг переключения передач в положение Р
    2. Выключите зажигание
    3. Откройте дверь водителя
    1. Электродвигатель работает: менее 1 В
    2. Электродвигатель не работает:
      10–12 В


OK
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
NG


7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ – ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)


    Lexus GS450h GWS191.Рулевая Колонка.Система Рулевого Управления.Система Блокировки Рулевого Управления Цепь Питания Электродвигателя Блокировки Рулевого Управления

  1. Отсоедините разъем L28 от привода блокировки рулевого управления.

  1. Отсоедините разъем L73 от ЭБУ распределения питания.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L28-3 (IGE) - L73-32 (SLR+)
    		Всегда
    		Менее 1 Ом
    L28-3 (IGE) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
