Dtc B1204 Прекращение Обмена Данными С Эбу Переключателей Сиденья Водителя

Система Передачи Данных. Lexus GS450h GWS191
Мультиплексная Связь. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

DTC B1204 Прекращение обмена данными с ЭБУ переключателей сиденья водителя


ОПИСАНИЕ

Данный код DTC обнаруживается, когда обмен данными между интегрированной панелью управления и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1204
Прекращение обмена данными с интегрированной панелью управления
  1. Интегрированная панель управления
  2. Жгут проводов

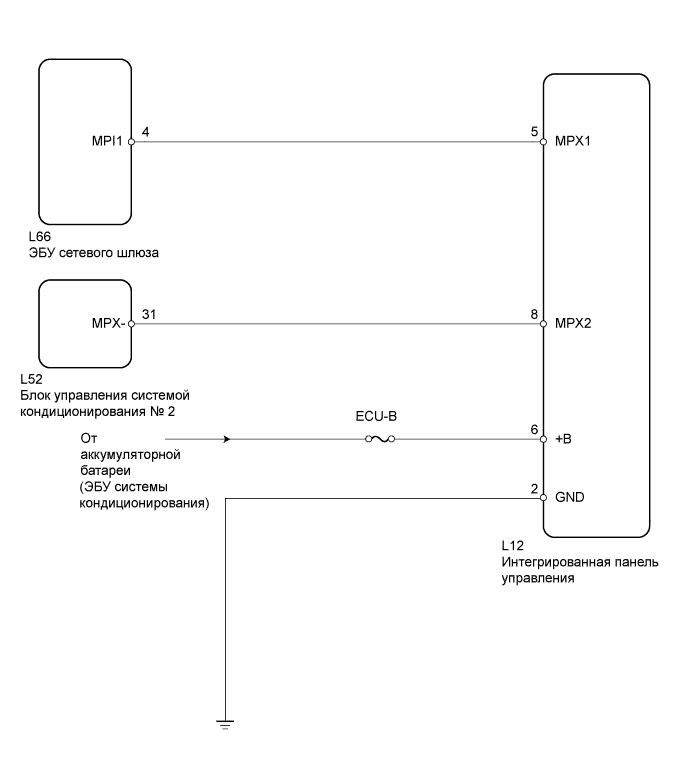

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1204 Прекращение Обмена Данными С Эбу Переключателей Сиденья Водителя


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1204 Прекращение Обмена Данными С Эбу Переключателей Сиденья Водителя

  1. Отсоедините разъем L12 панели.

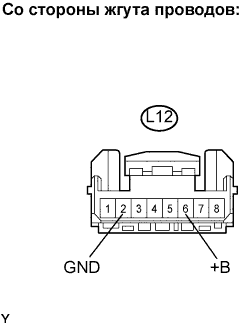

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L12-6 (+B) - масса
    		10-14 В
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L12-2 (GND) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1204 Прекращение Обмена Данными С Эбу Переключателей Сиденья Водителя

  1. Отсоедините разъемы ЭБУ L12 и L66.

  1. Отсоедините разъем L52 блока управления.

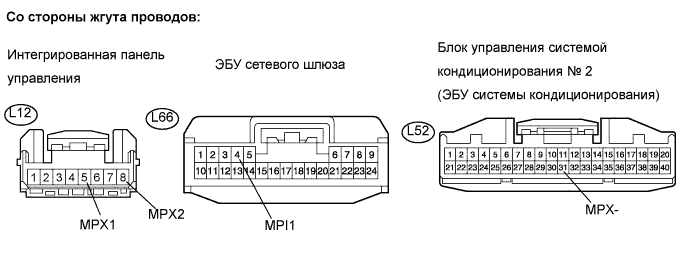

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L12-5 (MPX1) - L66-4 (MPI1)
    		Менее 1 Ом
    L12-8 (MPX2) - K52-31 (MPX-)
    		Менее 1 Ом
    Результат
    Результат
    		Следующий шаг
    Оба сопротивления – в норме
    		А
    Одно сопротивление – в норме
    		B
    Оба сопротивления – не в норме
    		C


B
ЗАМЕНИТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ И ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А

ЗАМЕНИТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ
