DTC B1297 Прекращение обмена данными с ЭБУ системы ультразвуковой локации


ОПИСАНИЕ

Данный код DTC обнаруживается, когда обмен данными между ЭБУ предупреждения о недопустимой дистанции и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1297
Прекращение обмена данными с ЭБУ системы ультразвуковой локации
  1. ЭБУ предупреждения о недопустимой дистанции
  2. Жгут проводов

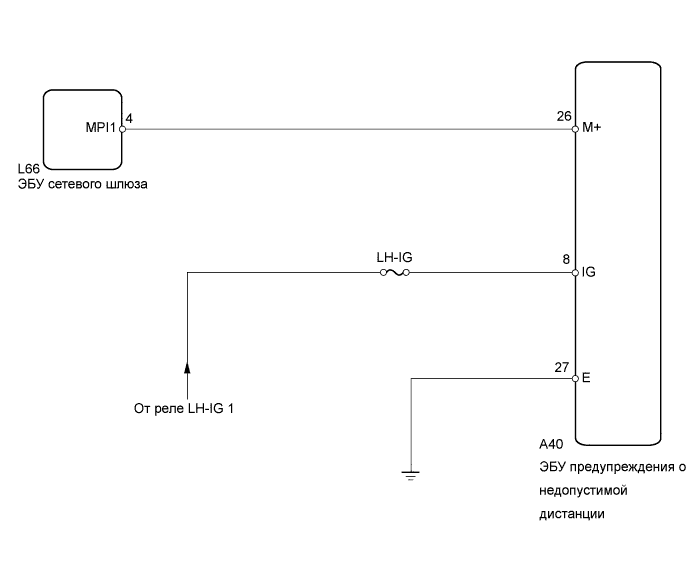

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1297 Прекращение Обмена Данными С Эбу Системы Ультразвуковой Локации


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

  1. Включите зажигание (IG) и главный выключатель системы ультразвуковой локации. Убедитесь, что на щитке приборов в течение примерно 2 с отображается сообщение "System check" (проверка системы). Таким образом проверяется наличие неисправности или обрыва в датчике. Кроме того, убедитесь, что зуммер издает звуковой сигнал в течение примерно 1 с.

    OK:
    Сообщение "System check" отображается на щитке приборов в течение примерно 2 с и зуммер звучит в течение примерно 1 с.


OK
ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ
NG


2.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (LH-IG)

  1. Извлеките предохранитель LH-IG из распределительного блока.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1297 Прекращение Обмена Данными С Эбу Системы Ультразвуковой Локации

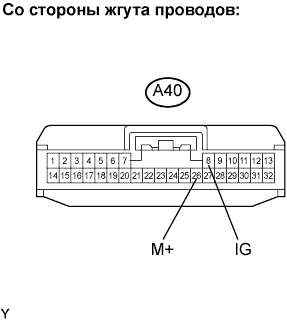

  1. Отсоедините разъем A40 ЭБУ.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Состояние по показаниям портативного диагностического прибора
    		Режим
    		Заданные условия
    A40-8 (IG) - масса
    		Зажигание выключено
    		Менее 1 В
    A40-8 (IG) - масса
    		Зажигание включено (IG)
    		10-14 В
    Номинальное сопротивление:
    Состояние по показаниям портативного диагностического прибора
    		Заданные условия
    A40-26 (M+) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1297 Прекращение Обмена Данными С Эбу Системы Ультразвуковой Локации

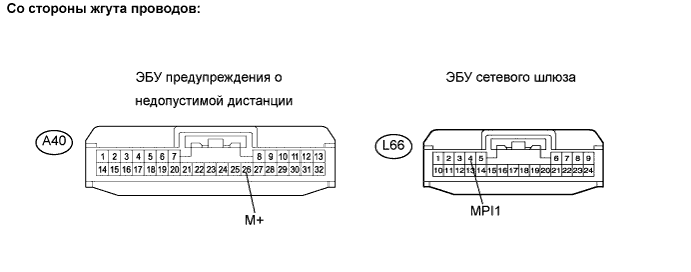

  1. Отсоедините разъемы А40 и L66 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Состояние по показаниям портативного диагностического прибора
    		Заданные условия
    A40-26 (M+) - L66-4 (MPI1)
    		Менее 1 Ом
    A40-26 (M+) - L12-5 (MPX1)
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ
