DTC B1289 Прекращение обмена данными с ЭБУ сиденья пассажира


ОПИСАНИЕ СИСТЕМЫ

Данный код DTC обнаруживается, когда обмен данными между ЭБУ и переключателем управления положением (сиденья переднего пассажира) и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1289
Прекращение обмена данными с ЭБУ электропривода сиденья
  1. ЭБУ и переключатель управления положением (со стороны переднего пассажира)
  2. Жгут проводов

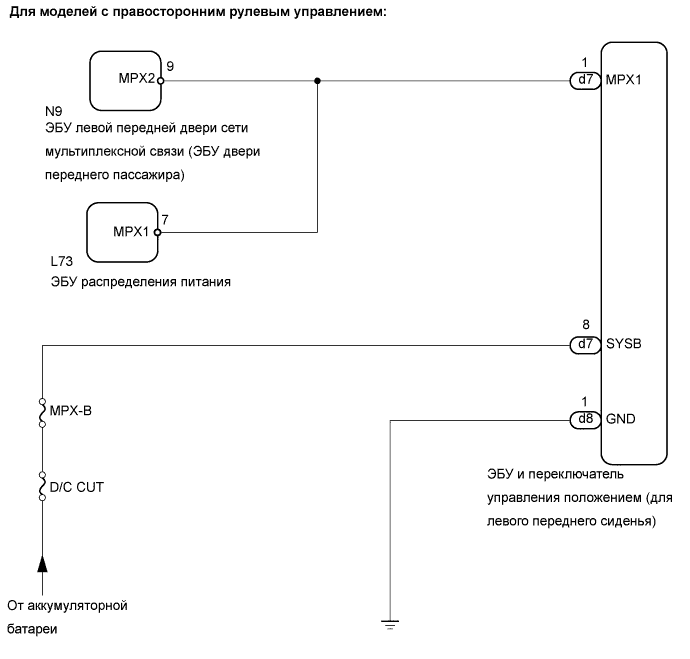

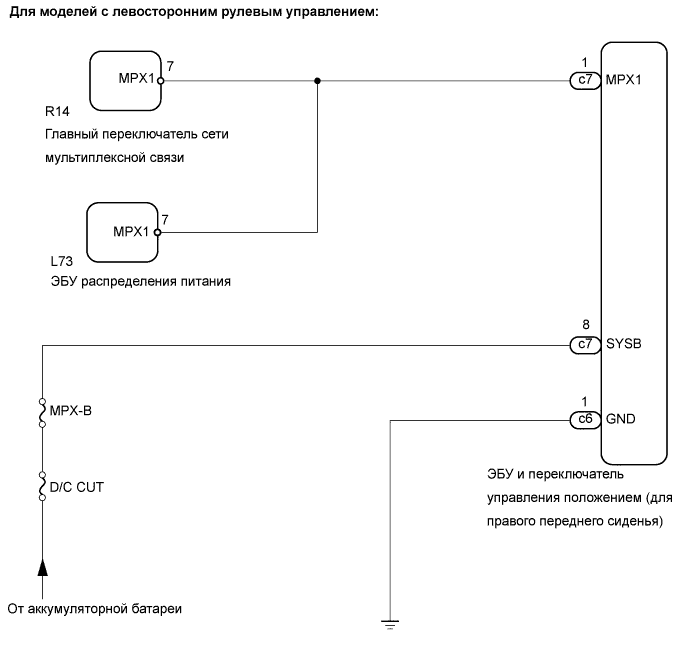

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1289 Прекращение Обмена Данными С Эбу Сиденья Пассажира


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1289 Прекращение Обмена Данными С Эбу Сиденья Пассажира


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

  1. Убедитесь, что с помощью ручного переключателя электропривода переднего сиденья можно перемещать сиденье со стороны переднего пассажира.

    OK:
    С помощью ручного переключателя электропривода переднего сиденья можно перемещать сиденье со стороны переднего пассажира.


OK
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
NG


2.ПРОВЕРЬТЕ СИСТЕМУ

  1. Проверьте систему.

    Результат
    Результат
    		Следующий шаг
    Для моделей с левосторонним рулевым управлением
    		А
    Для моделей с правосторонним рулевым управлением
    		B


B
Перейдите к шагу 5
А


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1289 Прекращение Обмена Данными С Эбу Сиденья Пассажира

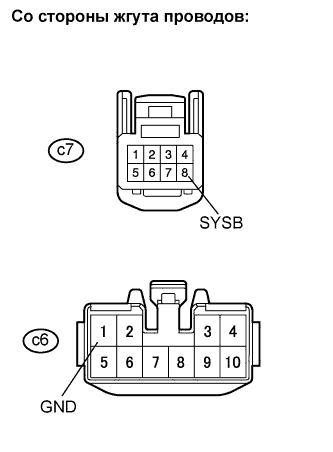

  1. Отсоедините разъемы c6 и c7 ЭБУ.

  1. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    c6-1 (GND) - масса
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    c7-8 (SYSB) - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1289 Прекращение Обмена Данными С Эбу Сиденья Пассажира

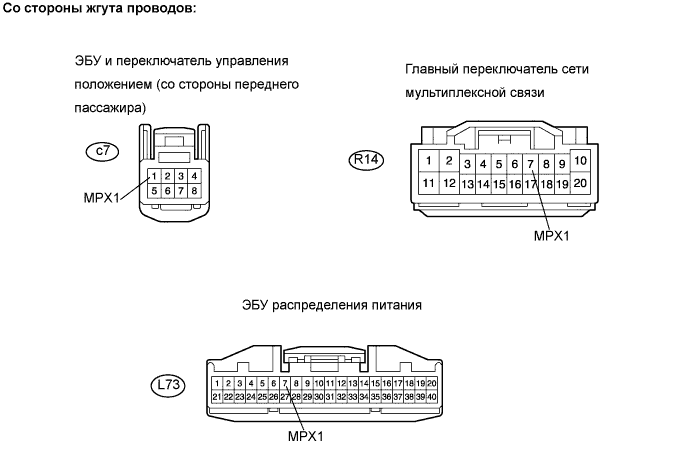

  1. Отсоедините разъемы c7, L73 и R14 главного переключателя.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    c7-1 (MPX1) - L73-7 (MPX1)
    		Менее 1 Ом
    c7-1 (MPX1) - R14-7 (MPX1)
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1289 Прекращение Обмена Данными С Эбу Сиденья Пассажира

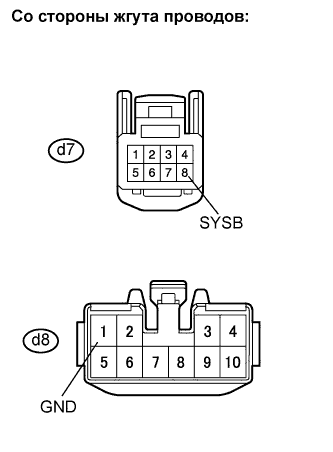

  1. Отсоедините разъемы d7 и d8 ЭБУ.

  1. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    d8-1 (GND) - масса
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    d7-8 (SYSB) - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


6.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1289 Прекращение Обмена Данными С Эбу Сиденья Пассажира

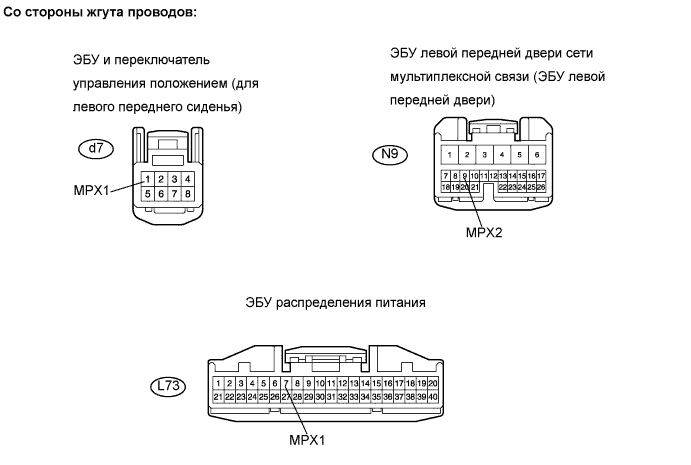

  1. Отсоедините разъемы d7, L73 и N9 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    d7-1 (MPX1) - L73-7 (MPX1)
    		Менее 1 Ом
    d7-1 (MPX1) - N9-9 (MPX2)
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ
