Система Вентилятора Системы Охлаждения Проверка Без Снятия С Автомобиля

Двигатель. Lexus GS450h GWS191
Система Охлаждения 2Gr-Fse. Lexus GS450h GWS191

  1. ПРОВЕРЬТЕ РАБОТУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ПРИ НИЗКОЙ ТЕМПЕРАТУРЕ (Ниже 94°C (201°F))

  2. ПРОВЕРЬТЕ РАБОТУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ПРИ ВЫСОКОЙ ТЕМПЕРАТУРЕ (свыше 96°C (205°F))

  3. ПРОВЕРЬТЕ ЭБУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ

Система Вентилятора Системы Охлаждения -- Проверка Без Снятия С Автомобиля


УКАЗАНИЕ:
Обеспечьте выполнение следующих условий.
  1. Напряжение аккумуляторной батареи составляет от 12 до 14 В.
  2. Выключатель системы кондиционирования находится в положении OFF (ВЫКЛ).


1. ПРОВЕРЬТЕ РАБОТУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ПРИ НИЗКОЙ ТЕМПЕРАТУРЕ (Ниже 94°C (201°F))

  1. Включите зажигание (IG).

  1. Убедитесь, что вентилятор останавливается.
    Если вентилятор не останавливается, проверьте главное реле вентилятора и датчик температуры охлаждающей жидкости, а затем проверьте подсоединение разъема или убедитесь в отсутствии обрыва проводов между главным реле вентилятора и датчиком температуры охлаждающей жидкости.

  1. Отсоедините разъем датчика температуры охлаждающей жидкости двигателя.

  1. Убедитесь, что вентилятор системы охлаждения вращается.
    Если вентилятор не вращается, проверьте плавкие предохранители, ЕСМ, ЭБУ и вентилятор системы охлаждения, а затем убедитесь в отсутствии обрыва цепи между главным реле вентилятора и датчиком температуры охлаждающей жидкости.

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Установите датчик температуры охлаждающей жидкости.



2. ПРОВЕРЬТЕ РАБОТУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ПРИ ВЫСОКОЙ ТЕМПЕРАТУРЕ (свыше 96°C (205°F))

  1. Запустите двигатель, затем прогрейте охлаждающую жидкость до температуры свыше 96°C (205°F).

    УКАЗАНИЕ:
    Температура охлаждающей жидкости фиксируется датчиком температуры охлаждающей жидкости на головке блока цилиндров.

  1. Убедитесь, что вентилятор системы охлаждения вращается.
    Если вентилятор не вращается, проверьте датчик температуры охлаждающей жидкости, электродвигатель вентилятора системы охлаждения, жгут проводов, ЕСМ, ЭБУ вентилятора системы охлаждения или разъем.



3. ПРОВЕРЬТЕ ЭБУ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ


    Lexus GS450h GWS191.Система Охлаждения 2Gr-Fse.Система Охлаждения.Система Вентилятора Системы Охлаждения Проверка Без Снятия С Автомобиля

  1. Проверьте напряжение на входе.

    1. Отсоедините разъем B3 ЭБУ вентилятора системы охлаждения.

    2. Включите зажигание (IG).

    3. Измерьте напряжение на контакте B3-3 (+B1) разъема со стороны жгута проводов.

      Номинальное напряжение:
      9-14 В
      Если результат проверки не отвечает требованиям, проверьте систему питания (плавкую вставку, предохранитель, жгут проводов и реле).


    Lexus GS450h GWS191.Система Охлаждения 2Gr-Fse.Система Охлаждения.Система Вентилятора Системы Охлаждения Проверка Без Снятия С Автомобиля

  1. Проверьте жгут проводов (ЭБУ вентилятора системы охлаждения и масса).

    1. Отсоедините разъем B3 ЭБУ вентилятора системы охлаждения.

    2. Измерьте сопротивление между контактом B3-1 (E1) и массой.

      Номинальное сопротивление:
      Менее 1 Ом
      Если результат проверки не отвечает требованиям, проверьте жгут проводов и разъем.

  1. Проверьте работу вентилятора системы охлаждения (см. стр. Нажмите здесь).



    Lexus GS450h GWS191.Система Охлаждения 2Gr-Fse.Система Охлаждения.Система Вентилятора Системы Охлаждения Проверка Без Снятия С Автомобиля

  1. Проверьте жгут проводов (ЭБУ вентилятора системы охлаждения и ЕСМ).

    1. Отсоедините разъемы A54 ЕСМ и B3 ЭБУ вентилятора системы охлаждения.

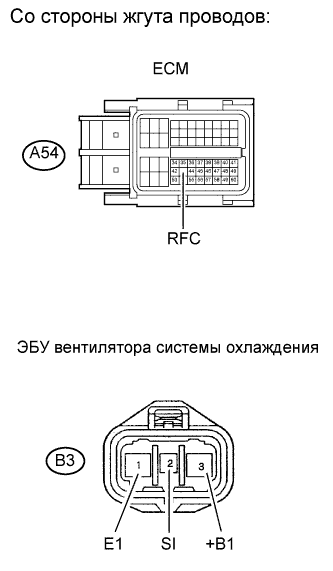

    2. Измерьте сопротивление разъемов со стороны жгута проводов между контактами A54-43 (RFC) ECM и B3-2 (SI) ЭБУ вентилятора системы охлаждения.

      Номинальное сопротивление:
      Менее 1 Ом
      Если результат проверки не отвечает требованиям, проверьте жгут проводов и разъем.

  1. Проверьте входные и выходные сигналы ЭБУ вентилятора системы охлаждения (см. стр. Нажмите здесь).
