Dtc B1216 Прекращение Обмена Данными С Эбу Правой Задней Двери

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

ОПИСАНИЕ

1. Данный код DTC обнаруживается, когда обмен данными между ЭБУ правой задней двери сети мультиплексной связи (ЭБУ правой задней двери) и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.

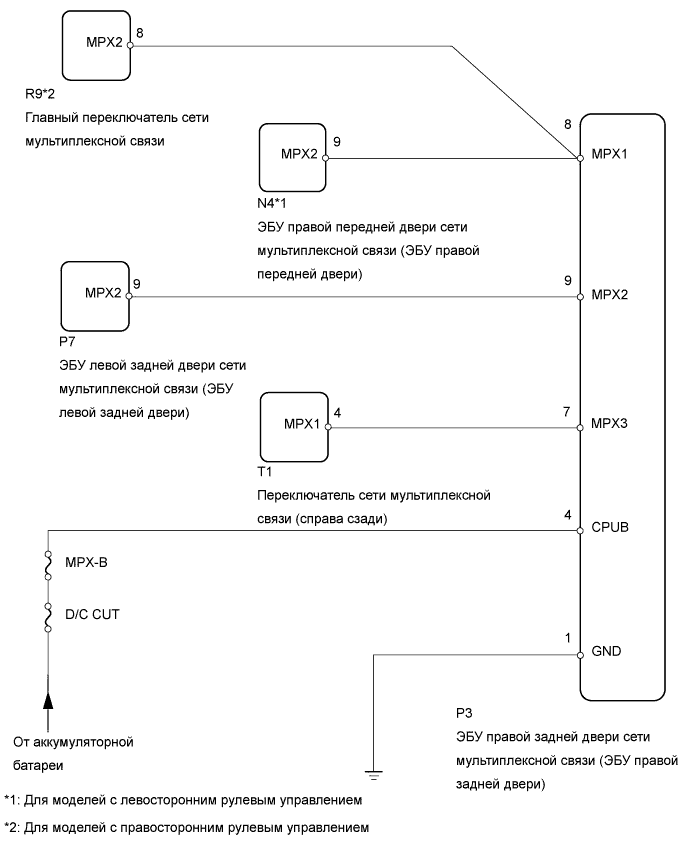

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Откройте правую заднюю дверь и убедитесь, что контрольная лампа предупреждения о незакрытой двери (находится на щитке приборов) горит.


   OK:

   Контрольная лампа предупреждения о незакрытой двери горит.

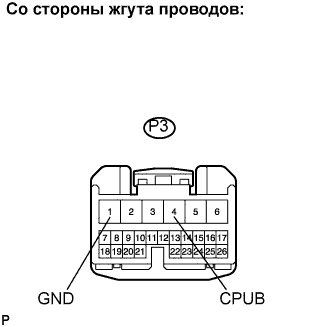

1. Отсоедините разъем P3 ЭБУ.


2. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.



   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Заданные условия
   P3-4 (CPUB) - масса	10-14 В

   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   P3-1 (GND) - масса	Менее 1 Ом

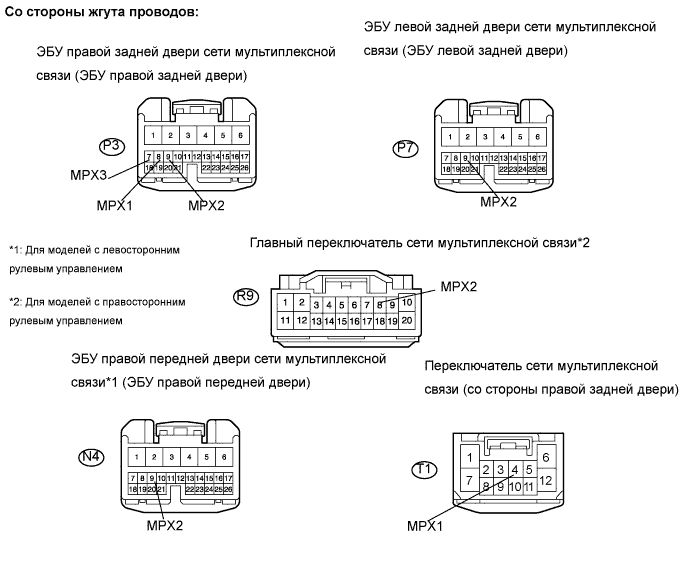

1. Отсоедините разъемы P3, P7 и N4*1 ЭБУ.


2. Отсоедините разъем R9*2 переключателя.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   P3-8 (MPX1) - N4-9 (MPX2)*1	Менее 1 Ом
   P3-8 (MPX1) - R9-8 (MPX2)*2	Менее 1 Ом
   P3-9 (MPX2) - P7-9 (MPX2)	Менее 1 Ом
   P3-7 (MPX3) - T1-4 (MPX1)	Менее 1 Ом

   УКАЗАНИЕ:

   *1: Для моделей с левосторонним рулевым управлением

   *2: Для моделей с правосторонним рулевым управлением

   Результат

   Результат	Следующий шаг
   Все значения сопротивления соответствуют номинальным	А
   Одно или два значения сопротивления соответствуют номинальному	B
   Ни одно значение сопротивления не соответствуют номинальному	C
