Датчик Высоты Подвески -- Проверка |

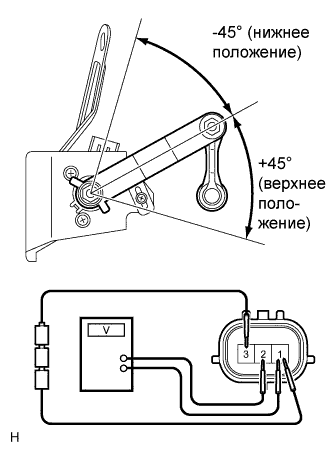

| 1. ПРОВЕРЬТЕ ПЕРЕДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ В СБОРЕ |
 |
Соедините последовательно 3 сухие батареи (1,5 В).
Снимите передний датчик высоты подвески.
Соедините положительный (+) вывод аккумуляторной батареи с контактом 3, а отрицательный (-) вывод – с контактом 1.
Измерьте напряжение между контактами 2 и 1, медленно двигая тягу вверх-вниз.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Режим Заданные условия A20-2 (SHFL) - A20-1 (SHG) +45° (верхнее положение) Приблизительно 4,5 В A20-2 (SHFL) - A20-1 (SHG) 0°(норма) Приблизительно 2,5 В A20-2 (SHFL) - A20-1 (SHG) -45° (нижнее положение) Приблизительно 0,5 В

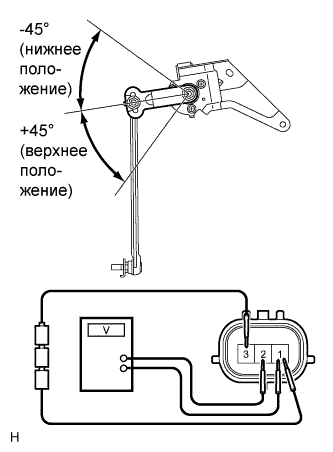

| 2. ПРОВЕРЬТЕ ДАТЧИК ВЫСОТЫ ЗАДНЕЙ ПОДВЕСКИ |
 |
Соедините последовательно 3 сухих батареи (1,5 В).
Снимите задний датчик высоты подвески.
Соедините положительный (+) вывод аккумуляторной батареи с контактом 3, а отрицательный (-) вывод – с контактом 1.
Измерьте напряжение между контактами 2 и 1, медленно двигая тягу вверх-вниз.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Режим Заданные условия o20-2 (SHRL) - o20-1 (SHG) +45° (верхнее положение) Приблизительно 4,5 В o20-2 (SHRL) - o20-1 (SHG) 0° (норма) Приблизительно 2,5 В o2-2 (SHRL) - o2-1 (SHG) -45° (нижнее положение) Приблизительно 0,5 В
