Система Передачи Данных. Lexus GS450h GWS191
Передача Данных Can. Lexus GS450h GWS191
Система Передачи Данных Can -- Контакты Эбу |
- ПРИМЕЧАНИЕ:
- В данном разделе приведены стандартные значения параметров CAN для всех компонентов, связанных с CAN.
| ПРОВЕРЬТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА (для моделей с левосторонним рулевым управлением) |

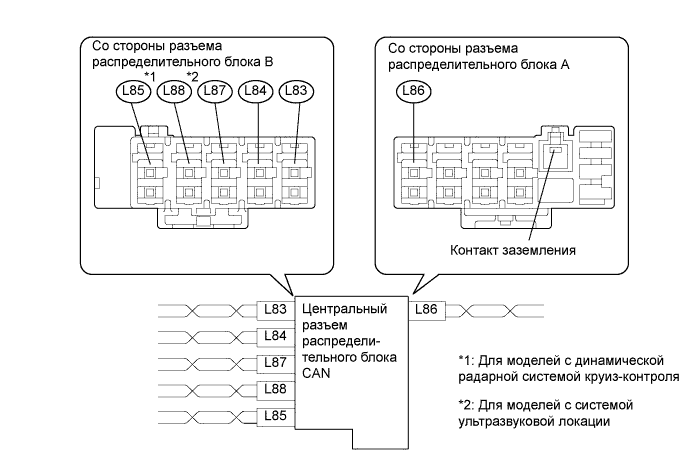

Центральный разъем распределительного блока CAN
Цвет проводки Со стороны разъема распределительного блока A Цвет (со стороны CANH) Цвет (со стороны CANL) DLC3 (L86) W B Цвет проводки Со стороны разъема распределительного блока B Цвет (со стороны CANH) Цвет (со стороны CANL) ЭБУ гибридной системы (L83) W B ЭБУ сетевого шлюза (L84) W B ЭБУ контроля дистанции (L85)*1 W B ЭБУ предупреждения о недопустимой дистанции (L88)*2 W B Задний разъем распределительного блока CAN (L87) W B - УКАЗАНИЕ:
- Разъемы, подключенные к распределительному блоку, можно различать по цвету шин и соединительной части разъема.
- На одной стороне разъемы могут быть подключены к любым контактам.
- *1: Для моделей с динамической радарной системой круиз-контроля
- *2: Для моделей с системой ультразвуковой локации

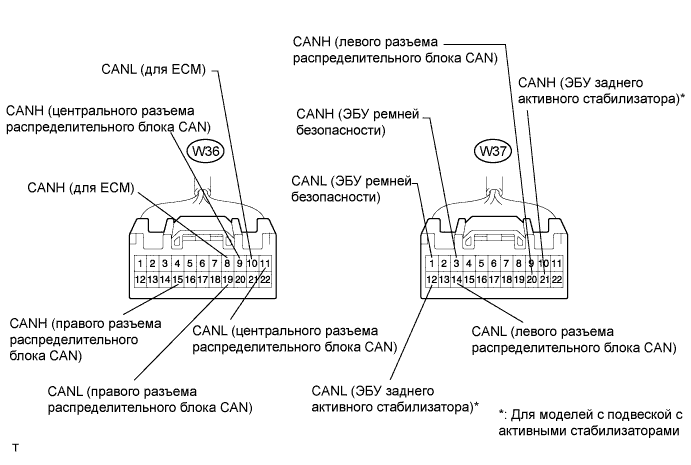

Правый разъем распределительного блока CAN
Разъем распределительного блока Цвет проводки Куда подсоединить CANH (W36-9) W Центральный разъем распределительного блока CAN CANL (W36-11) B Центральный разъем распределительного блока CAN CANH (W36-8) W ECM CANL (W36-10) B ECM CANH (W36-15) W Правый разъем распределительного блока CAN CANL (W36-19) B Правый разъем распределительного блока CAN CANH (W37-3) W ЭБУ ремней безопасности CANL (W37-1) B ЭБУ ремней безопасности CANH (W37-21)* W ЭБУ заднего активного стабилизатора CANL (W37-12)* B ЭБУ заднего активного стабилизатора CANH (W37-20) W Левый разъем распределительного блока CAN CANL (W37-14) B Левый разъем распределительного блока CAN - УКАЗАНИЕ:
- *: Для моделей с подвеской с активными стабилизаторами

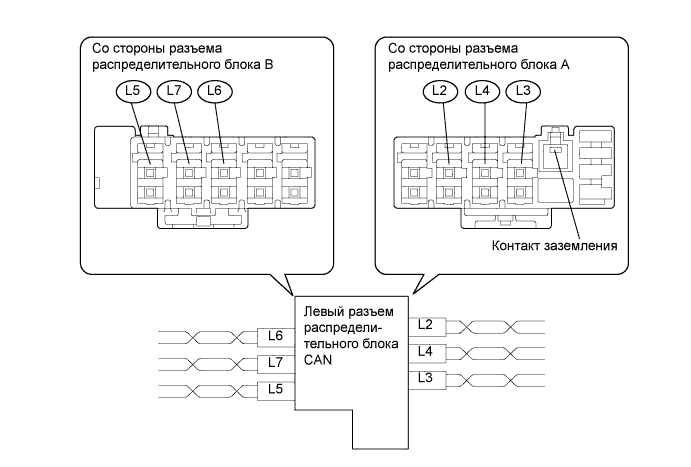

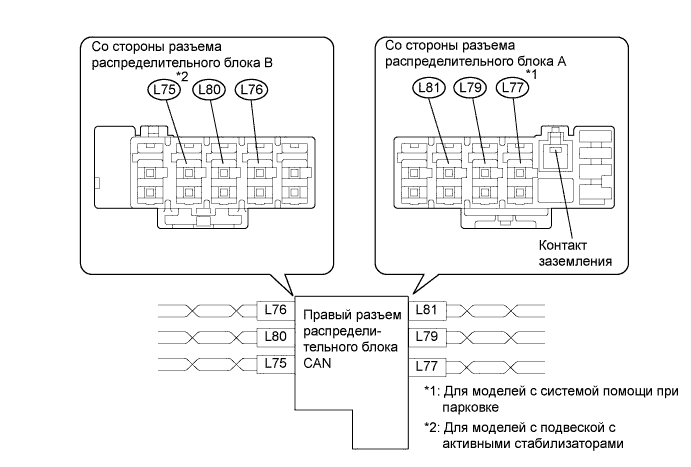

Левый разъем распределительного блока CAN
Цвет проводки Со стороны разъема распределительного блока A Цвет (со стороны CANH) Цвет (со стороны CANL) ЭБУ гибридной системы (L4) W B ECM (L3) W B ЭБУ системы противоскольжения (L2) W B Цвет проводки Со стороны разъема распределительного блока B Цвет (со стороны CANH) Цвет (со стороны CANL) Датчик угла поворота рулевого колеса (L6) W B Датчик рысканья (L5) W B Задний разъем распределительного блока CAN (L7) W B Правый разъем распределительного блока CAN
Цвет проводки Со стороны разъема распределительного блока A Цвет (со стороны CANH) Цвет (со стороны CANL) ЭБУ рулевого управления (L79) W B ЭБУ амортизатора (L81) BR Y ЭБУ телекамеры (L77)*1 W B Цвет проводки Со стороны разъема распределительного блока B Цвет (со стороны CANH) Цвет (со стороны CANL) Задний разъем распределительного блока CAN (L76) W B ЭБУ рулевого управления с усилителем (L80) W B ЭБУ переднего активного стабилизатора (L75)*2 W B - УКАЗАНИЕ:
- Разъемы, подключенные к распределительному блоку, можно различать по цвету шин и соединительной части разъема.
- На одной стороне разъемы могут быть подключены к любым контактам.
- *1: Для моделей с системой помощи при парковке
- *2: Для моделей с подвеской с активными стабилизаторами
| ПРОВЕРЬТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА (для моделей с правосторонним рулевым управлением) |

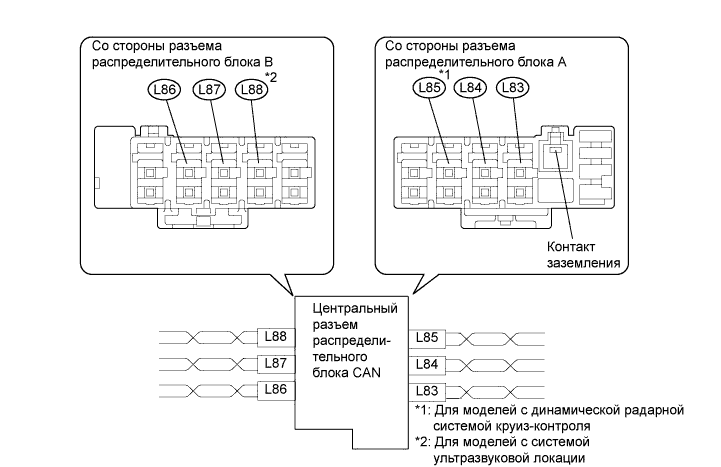

Центральный разъем распределительного блока CAN
Цвет проводки Со стороны разъема распределительного блока A Цвет (со стороны CANH) Цвет (со стороны CANL) ЭБУ гибридной системы (L83) W B ЭБУ сетевого шлюза (L84) W B ЭБУ контроля дистанции (L85)*1 W B Цвет проводки Со стороны разъема распределительного блока B Цвет (со стороны CANH) Цвет (со стороны CANL) DLC3 (L86) W B ЭБУ предупреждения о недопустимой дистанции (L88)*2 W B Задний разъем распределительного блока CAN (L87) W B - УКАЗАНИЕ:
- Разъемы, подключенные к распределительному блоку, можно различать по цвету шин и соединительной части разъема.
- На одной стороне разъемы могут быть подключены к любым контактам.
- *1: Для моделей с динамической радарной системой круиз-контроля
- *2: Для моделей с системой ультразвуковой локации
Правый разъем распределительного блока CAN
Разъем распределительного блока Цвет проводки Куда подсоединить CANH (W36-3) W Центральный разъем распределительного блока CAN CANL (W36-1) B Центральный разъем распределительного блока CAN CANH (W36-4) W ECM CANL (W36-2) B ECM CANH (W36-15) W Правый разъем распределительного блока CAN CANL (W36-19) B Правый разъем распределительного блока CAN CANH (W37-3) W ЭБУ ремней безопасности CANL (W37-1) B ЭБУ ремней безопасности CANH (W37-21)* W ЭБУ заднего активного стабилизатора CANL (W37-12)* B ЭБУ заднего активного стабилизатора CANH (W37-20) W Левый разъем распределительного блока CAN CANL (W37-14) B Левый разъем распределительного блока CAN - УКАЗАНИЕ:
- *: Для моделей с подвеской с активными стабилизаторами

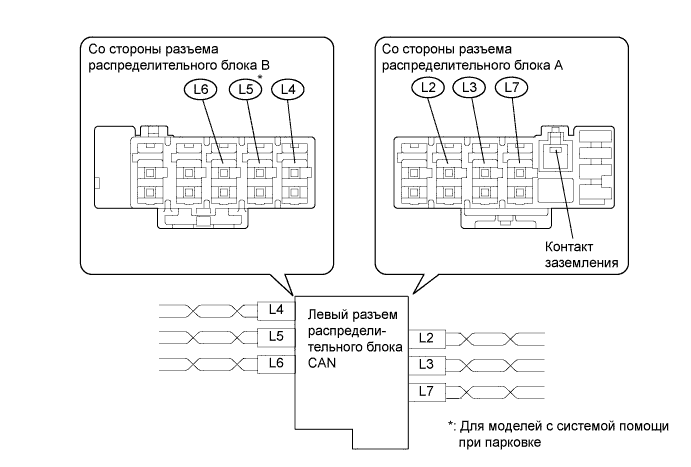

Левый разъем распределительного блока CAN
Цвет проводки Со стороны разъема распределительного блока A Цвет (со стороны CANH) Цвет (со стороны CANL) ЭБУ гибридной системы (L7) W B ECM (L3) W B ЭБУ рулевого управления с усилителем (L2) W B Цвет проводки Со стороны разъема распределительного блока B Цвет (со стороны CANH) Цвет (со стороны CANL) ЭБУ рулевого управления (L6) W B ЭБУ телекамеры (L5)* W B Задний разъем распределительного блока CAN (L4) W B - УКАЗАНИЕ:
- *: Для моделей с системой помощи при парковке

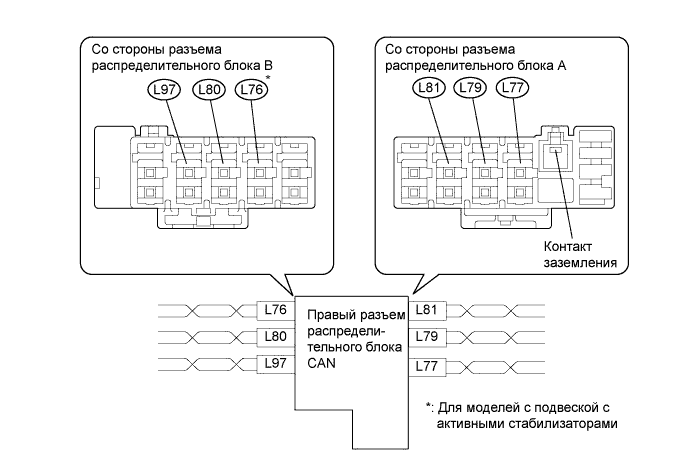

Правый разъем распределительного блока CAN
Цвет проводки Со стороны разъема распределительного блока A Цвет (со стороны CANH) Цвет (со стороны CANL) Датчик угла поворота рулевого колеса (L81) W B ЭБУ амортизатора (L79) W B Датчик рысканья (L77) W B Цвет проводки Со стороны разъема распределительного блока B Цвет (со стороны CANH) Цвет (со стороны CANL) Задний разъем распределительного блока CAN (L97) W B ЭБУ системы противоскольжения (L80) W B ЭБУ переднего активного стабилизатора (L76)* W B - УКАЗАНИЕ:
- Разъемы, подключенные к распределительному блоку, можно различать по цвету шин и соединительной части разъема.
- На одной стороне разъемы могут быть подключены к любым контактам.
- *: Для моделей с подвеской с активными стабилизаторами

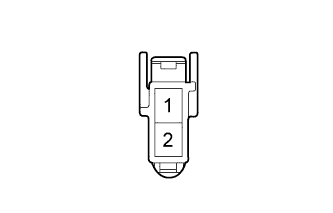

| ПРОВЕРЬТЕ КОНТАКТЫ РАЗЪЕМОВ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN, ПРАВЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN, ЛЕВЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN) |
 |
| Контакт | Обозначение контакта |
| 1 | CANH |
| 2 | CANL |

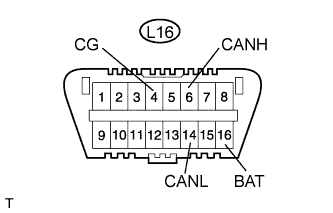

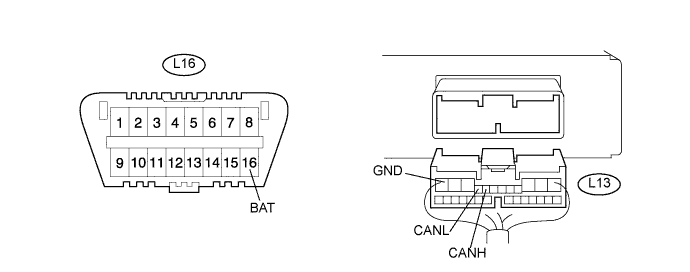

| ПРОВЕРЬТЕ DLC3 |
Измерьте сопротивление между контактами разъема.
- Номинальное сопротивление:
Обозначения (номера контактов) Цвет проводки Режим Заданные условия CANH (L16-6) - CANL (L16-14) W-B Зажигание выключено 54-69 Ом CANH (L16-6) - CG (L16-4) W - W-B Зажигание выключено Не менее 200 Ом CANL (L16-14) - CG (L16-4) B - W-B Зажигание выключено Не менее 200 Ом CANH (L16-6) - BAT (L16-16) W - O Зажигание выключено 6 кОм или более CANL (L16-14) - BAT (L16-16) B-O Зажигание выключено 6 кОм или более
 |

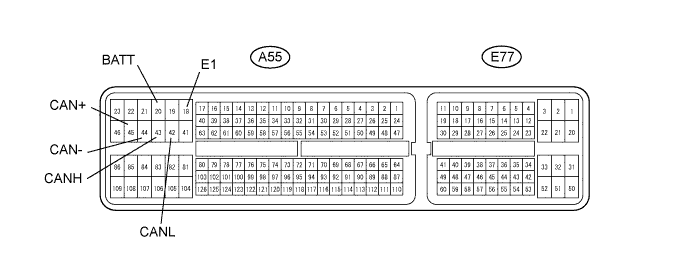

| ПРОВЕРЬТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ |
Отсоедините разъемы A55 и Е77 ЭБУ.
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Обозначения (номера контактов) Цвет проводки Режим Заданные условия CANH (A55-43) - CANL (A55-42) W-B Зажигание выключено 108-132 Ом CANH (A55-43) - E1 (A55-18) W - W-B Зажигание выключено Не менее 200 Ом CANL (A55-42) - E1 (A55-18) B - W-B Зажигание выключено Не менее 200 Ом CANH (A55-43) - BATT (A55-20) W-L Зажигание выключено 6 кОм или более CANL (A55-42) - BATT (A55-20) B - L Зажигание выключено 6 кОм или более CAN+ (A55-45) - CAN- (A55-44) W-B Зажигание выключено 108-132 Ом CAN+ (A55-45) - E1 (A55-18) W - W-B Зажигание выключено Не менее 200 Ом CAN- (A55-44) - E1 (A55-18) B - W-B Зажигание выключено Не менее 200 Ом CAN+ (A55-45) - BATT (A55-20) W-L Зажигание выключено 6 кОм или более CAN- (A55-44) - BATT (A55-20) B - L Зажигание выключено 6 кОм или более
| ПРОВЕРЬТЕ ЭБУ КОНТРОЛЯ ДИСТАНЦИИ |
- УКАЗАНИЕ:
- Для моделей с динамической радарной системой круиз-контроля
Отсоедините разъем L13 ЭБУ.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Обозначения (номера контактов) Цвет проводки Режим Заданные условия CANH (L13-8) - CANL (L13-9) W-B Зажигание выключено 54-69 Ом CANH (L13-8) - GND (L13-12) W - G Зажигание выключено Не менее 200 Ом CANL (L13-9) - GND (L13-12) B-G Зажигание выключено Не менее 200 Ом CANH (L13-8) - BAT (L16-16) W - O Зажигание выключено 6 кОм или более CANL (L13-9) - BAT (L16-16) B-O Зажигание выключено 6 кОм или более

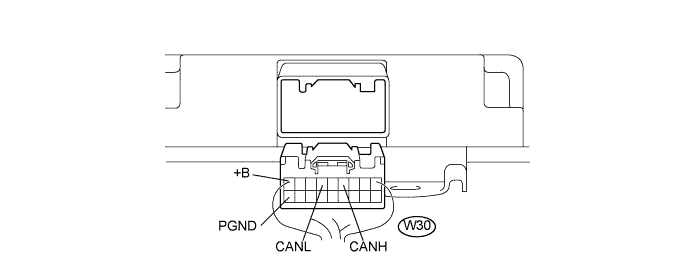

| ПРОВЕРЬТЕ ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ |
Отсоедините разъем W30 ЭБУ.
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Обозначения (номера контактов) Цвет проводки Режим Заданные условия CANH (W30-4) - CANL (W30-6) W-B Зажигание выключено 54-69 Ом CANH (W30-4) - PGND (W30-18) W - W-B Зажигание выключено Не менее 200 Ом CANL (W30-6) - PGND (W30-18) B - W-B Зажигание выключено Не менее 200 Ом CANH (W30-4) - +B (W30-9) W-L Зажигание выключено 6 кОм или более CANL (W30-6) - +B (W30-9) B - L Зажигание выключено 6 кОм или более

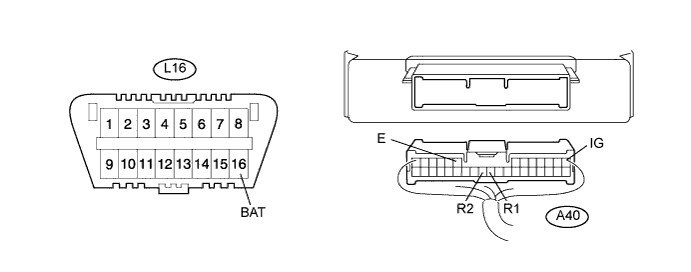

| ПРОВЕРЬТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ |
- УКАЗАНИЕ:
- Для моделей с системой ультразвуковой локации
Отсоедините разъем A40 ЭБУ.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Обозначения (номера контактов) Цвет проводки Режим Заданные условия R1 (A40-23) - R2 (A40-24) W-B Зажигание выключено 54-69 Ом R1 (A40-23) - E (A40-27) W - W-B Зажигание выключено Не менее 200 Ом R2 (A40-24) - E (A40-27) B - W-B Зажигание выключено Не менее 200 Ом R1 (A40-23) - BAT (L16-16) W - O Зажигание выключено 6 кОм или более R2 (A40-24) - BAT (L16-16) B-O Зажигание выключено 6 кОм или более

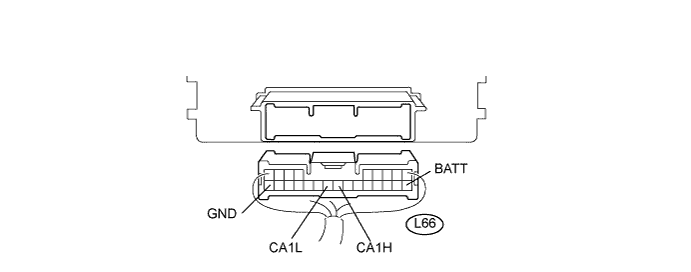

| ПРОВЕРЬТЕ ЭБУ СЕТЕВОГО ШЛЮЗА |
Отсоедините разъем L66 ЭБУ.
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Обозначения (номера контактов) Цвет проводки Режим Заданные условия CA1H (L66-17) - CA1L (L66-18) W-B Зажигание выключено 54-69 Ом CA1H (L66-17) - GND (L66-24) W - W-B Зажигание выключено Не менее 200 Ом CA1L (L66-18) - GND (L66-24) B - W-B Зажигание выключено Не менее 200 Ом CA1H (L66-17) - BATT (L66-10) W - G Зажигание выключено 6 кОм или более CA1L (L66-18) - BATT (L66-10) B-G Зажигание выключено 6 кОм или более

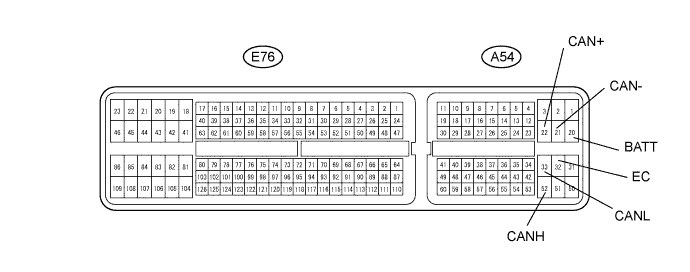

| ПРОВЕРЬТЕ ECM |
Отсоедините разъемы A54 и Е76 ЕСМ.
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Обозначения (номера контактов) Цвет проводки Режим Заданные условия CANH (A54-52) - CANL (A54-33) W-B Зажигание выключено 108-132 Ом CANH (A54-52) - EC (A54-32) W - W-B Зажигание выключено Не менее 200 Ом CANL (A54-33) - EC (A54-32) B - W-B Зажигание выключено Не менее 200 Ом CANH (A54-52) - BATT (A54-20) W-L Зажигание выключено 6 кОм или более CANL (A54-33) - BATT (A54-20) B - L Зажигание выключено 6 кОм или более CAN+ (A54-22) - CAN- (A54-21) W-B Зажигание выключено 54-69 Ом CAN+ (A54-22) - EC (A54-32) W - W-B Зажигание выключено Не менее 200 Ом CAN- (A54-21) - EC (A54-32) B - W-B Зажигание выключено Не менее 200 Ом CAN+ (A54-22) - BATT (A54-20) W-L Зажигание выключено 6 кОм или более CAN- (A54-21) - BATT (A54-20) B - L Зажигание выключено 6 кОм или более

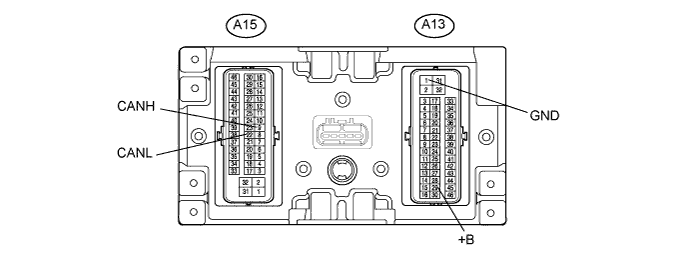

| ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
Отсоедините разъемы A13 и A15 ЭБУ.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Обозначения (номера контактов) Цвет проводки Режим Заданные условия CANH (A15-9) - CANL (A15-22) W-B Зажигание выключено 54-69 Ом CANH (A15-9) - GND (A13-1) W - W-B Зажигание выключено Не менее 200 Ом CANL (A15-22) - GND (A13-1) B - W-B Зажигание выключено Не менее 200 Ом CANH (A15-9) - +B (A13-29) W - G-R Зажигание выключено 6 кОм или более CANL (A15-22) - +B (A13-29) B - G-R Зажигание выключено 6 кОм или более

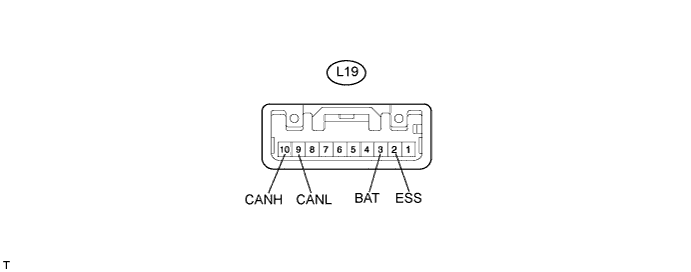

| ПРОВЕРЬТЕ ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА |
Отсоедините разъем L19 датчика.
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Обозначения (номера контактов) Цвет проводки Режим Заданные условия CANH (L19-10) - CANL (L19-9) W-B Зажигание выключено 54-69 Ом CANH (L19-10) - ESS (L19-2) W - W-B Зажигание выключено Не менее 200 Ом CANL (L19-9) - ESS (L19-2) B - W-B Зажигание выключено Не менее 200 Ом CANH (L19-10) - BAT (L19-3) W - LG Зажигание выключено 6 кОм или более CANL (L19-9) - BAT (L19-3) B - LG Зажигание выключено 6 кОм или более

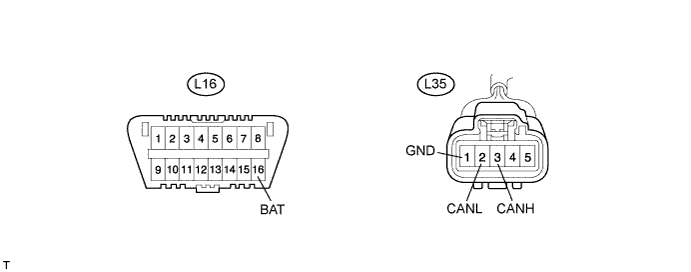

| ПРОВЕРЬТЕ ДАТЧИК РЫСКАНЬЯ |
Отсоедините разъем L35 датчика.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Обозначения (номера контактов) Цвет проводки Режим Заданные условия CANH (L35-3) - CANL (L35-2) W-B Зажигание выключено 54-69 Ом CANH (L35-3) - GND (L35-1) W - W-B Зажигание выключено Не менее 200 Ом CANL (L35-2) - GND (L35-1) B - W-B Зажигание выключено Не менее 200 Ом CANH (L35-3) - BAT (L16-16) W - O Зажигание выключено 6 кОм или более CANL (L35-2) - BAT (L16-16) B-O Зажигание выключено 6 кОм или более

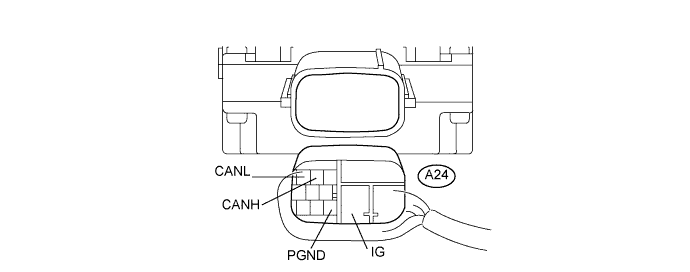

| ПРОВЕРЬТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
Отсоедините разъем А24 ЭБУ.
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Обозначения (номера контактов) Цвет проводки Режим Заданные условия CANH (A24-2) - CANL (A24-3) W-B Зажигание выключено 54-69 Ом CANH (A24-2) - PGND (A24-5) W-B Зажигание выключено Не менее 200 Ом CANL (A24-3) - PGND (A24-5) B-B Зажигание выключено Не менее 200 Ом CANH (A24-2) - IG (A24-9) W - B-Y Зажигание выключено 6 кОм или более CANL (A24-3) - IG (A24-9) B - B-Y Зажигание выключено 6 кОм или более

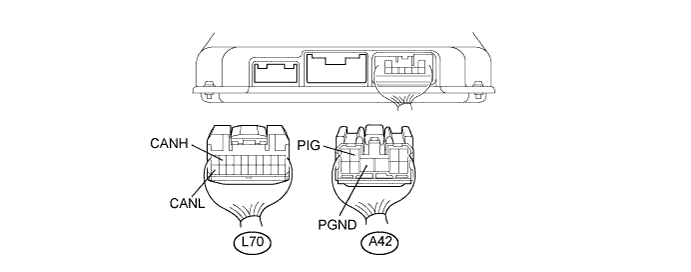

| ПРОВЕРЬТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ |
Отсоедините разъемы А42 и L70 ЭБУ.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Обозначения (номера контактов) Цвет проводки Режим Заданные условия CANH (L70-9) - CANL (L70-20) W-B Зажигание выключено 54-69 Ом CANH (L70-9) - PGND (A42-7) W - W-B Зажигание выключено Не менее 200 Ом CANL (L70-20) - PGND (A42-7) B - W-B Зажигание выключено Не менее 200 Ом CANH (L70-9) - PIG (A42-8) W-R Зажигание выключено 6 кОм или более CANL (L70-20) - PIG (A42-8) B - R Зажигание выключено 6 кОм или более

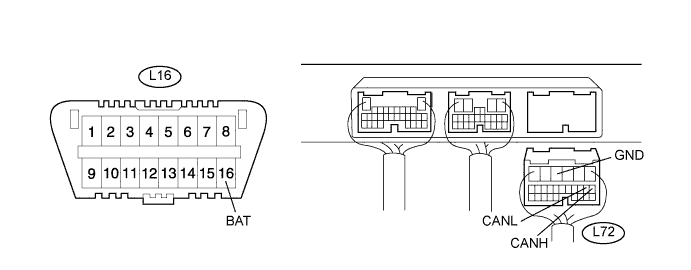

| ПРОВЕРЬТЕ ЭБУ АМОРТИЗАТОРА |
Отсоедините разъем L72 ЭБУ.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
- Для моделей с левосторонним рулевым управлением:
Обозначения (номера контактов) Цвет проводки Режим Заданные условия CANH (L72-7) - CANL (L72-8) BR - Y Зажигание выключено 54-69 Ом CANH (L72-7) - GND (L72-4) BR - W-B Зажигание выключено Не менее 200 Ом CANL (L72-8) - GND (L72-4) Y - W-B Зажигание выключено Не менее 200 Ом CANH (L72-7) - BAT (L16-16) BR - O Зажигание выключено 6 кОм или более CANL (L72-8) - BAT (L16-16) Y - O Зажигание выключено 6 кОм или более - Для моделей с правосторонним рулевым управлением:
Обозначения (номера контактов) Цвет проводки Режим Заданные условия CANH (L72-7) - CANL (L72-8) W-B Зажигание выключено 54-69 Ом CANH (L72-7) - GND (L72-4) W - W-B Зажигание выключено Не менее 200 Ом CANL (L72-8) - GND (L72-4) B - W-B Зажигание выключено Не менее 200 Ом CANH (L72-7) - BAT (L16-16) W - O Зажигание выключено 6 кОм или более CANL (L72-8) - BAT (L16-16) B-O Зажигание выключено 6 кОм или более
| ПРОВЕРЬТЕ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА |
- УКАЗАНИЕ:
- Только для моделей с подвеской с активными стабилизаторами.
Отсоедините разъем А58 ЭБУ.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Обозначения (номера контактов) Цвет проводки Режим Заданные условия CANH (A58-2) - CANL (A58-3) W-B Зажигание выключено 54-69 Ом CANH (A58-2) - PGND (A58-5) W-B Зажигание выключено Не менее 200 Ом CANL (A58-3) - PGND (A58-5) B-B Зажигание выключено Не менее 200 Ом CANH (A58-2) - BAT (L16-16) W - O Зажигание выключено 6 кОм или более CANL (A58-3) - BAT (L16-16) B-O Зажигание выключено 6 кОм или более

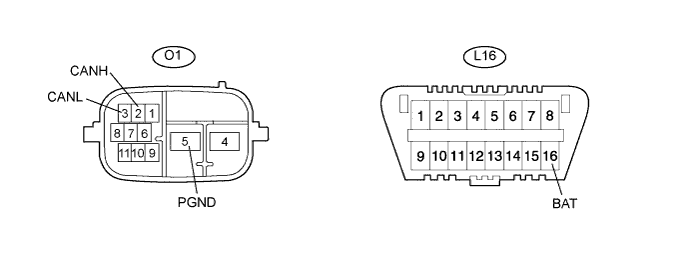

| ПРОВЕРЬТЕ ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА |
- УКАЗАНИЕ:
- Только для моделей с подвеской с активными стабилизаторами.
Отсоедините разъем О1 ЭБУ.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Обозначения (номера контактов) Цвет проводки Режим Заданные условия CANH (O1-2) - CANL (O1-3) W-B Зажигание выключено 54-69 Ом CANH (O1-2) - PGND (O1-5) W - W Зажигание выключено Не менее 200 Ом CANL (O1-3) - PGND (O1-5) B - W Зажигание выключено Не менее 200 Ом CANH (O1-2) - BAT (L16-16) W - O Зажигание выключено 6 кОм или более CANL (O1-3) - BAT (L16-16) B-O Зажигание выключено 6 кОм или более

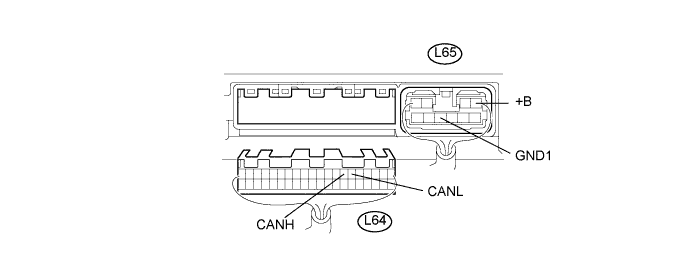

| ПРОВЕРЬТЕ ЭБУ ТЕЛЕКАМЕРЫ |
- УКАЗАНИЕ:
- Для моделей с системой помощи при парковке
Отсоедините разъемы L64 и L65 ЭБУ.
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Обозначения (номера контактов) Цвет проводки Режим Заданные условия CANH (L64-7) - CANL (L64-6) W-B Зажигание выключено 54-69 Ом CANH (L64-7) - GND1 (L65-8) W - W-B Зажигание выключено Не менее 200 Ом CANL (L64-6) - GND1 (L65-8) B - W-B Зажигание выключено Не менее 200 Ом CANH (L64-7) - +B (L65-1) W-L Зажигание выключено 6 кОм или более CANL (L64-6) - +B (L65-1) B - L Зажигание выключено 6 кОм или более
