Система Посадки И Запуска Не Действует Ни Одна Из Функций, Включаемых При Посадке
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
ПРОВЕРЬТЕ ФУНКЦИЮ ОТМЕНЫ КЛЮЧА
ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (SECURITY, ECU-IG RH)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕРТИФИКАЦИИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
СИСТЕМА ПОСАДКИ И ЗАПУСКА - Не действует ни одна из функций, включаемых при посадке |
ОПИСАНИЕ
Когда функции системы посадки не работают, возможно, неисправен ЭБУ сертификации или жгут проводов, ведущий к ЭБУ сертификации, или в них произошло короткое замыкание.

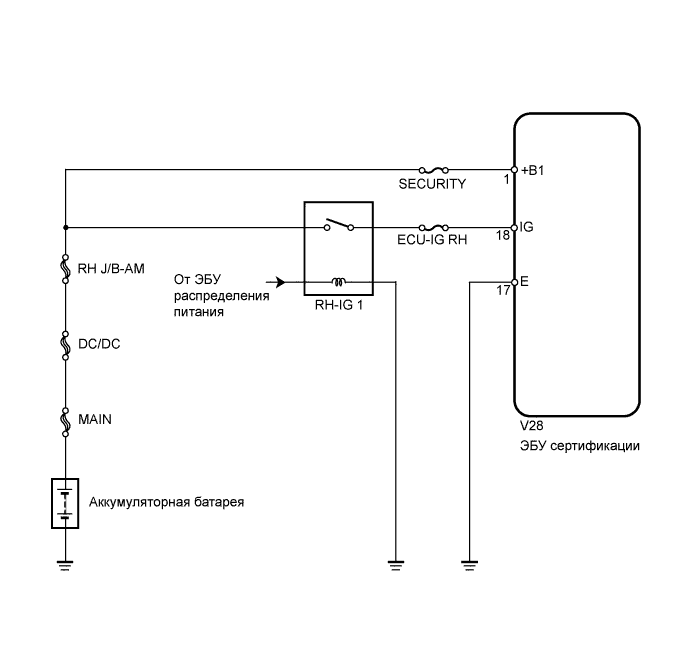

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ФУНКЦИЮ ОТМЕНЫ КЛЮЧА |
Убедитесь, что установлена функция отмены ключа.
- OK:
- Функция отмены ключа установлена.
| | КОНЕЦ (НЕ УСТАНОВЛЕНА ФУНКЦИЯ ОТМЕНЫ КЛЮЧА) |
|
|
| 2.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (SECURITY, ECU-IG RH) |
Извлеките предохранители SECURITY и ECU-IG RH из правого главного ЭБУ кузова.
Измерьте сопротивление плавкого предохранителя.
- Номинальное сопротивление:
- Менее 1 Ом
| | ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ |
|
|
| 3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕРТИФИКАЦИИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА) |

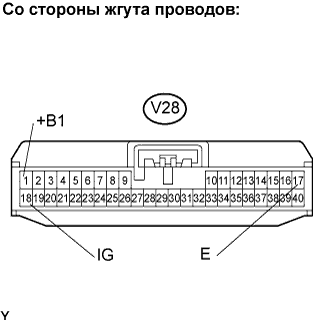

Отсоедините разъем V28 ЭБУ.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
V28-18 (IG) - масса
| Питание выключено
| Менее 1 В
|
V28-18 (IG) - масса
| Зажигание включено (IG)
| 10-14 В
|
V28-1 (+B1) - масса
| Всегда
| 10-14 В
|
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
V28-17 (E) - масса
| Менее 1 Ом
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ |
|
